交换系统简介

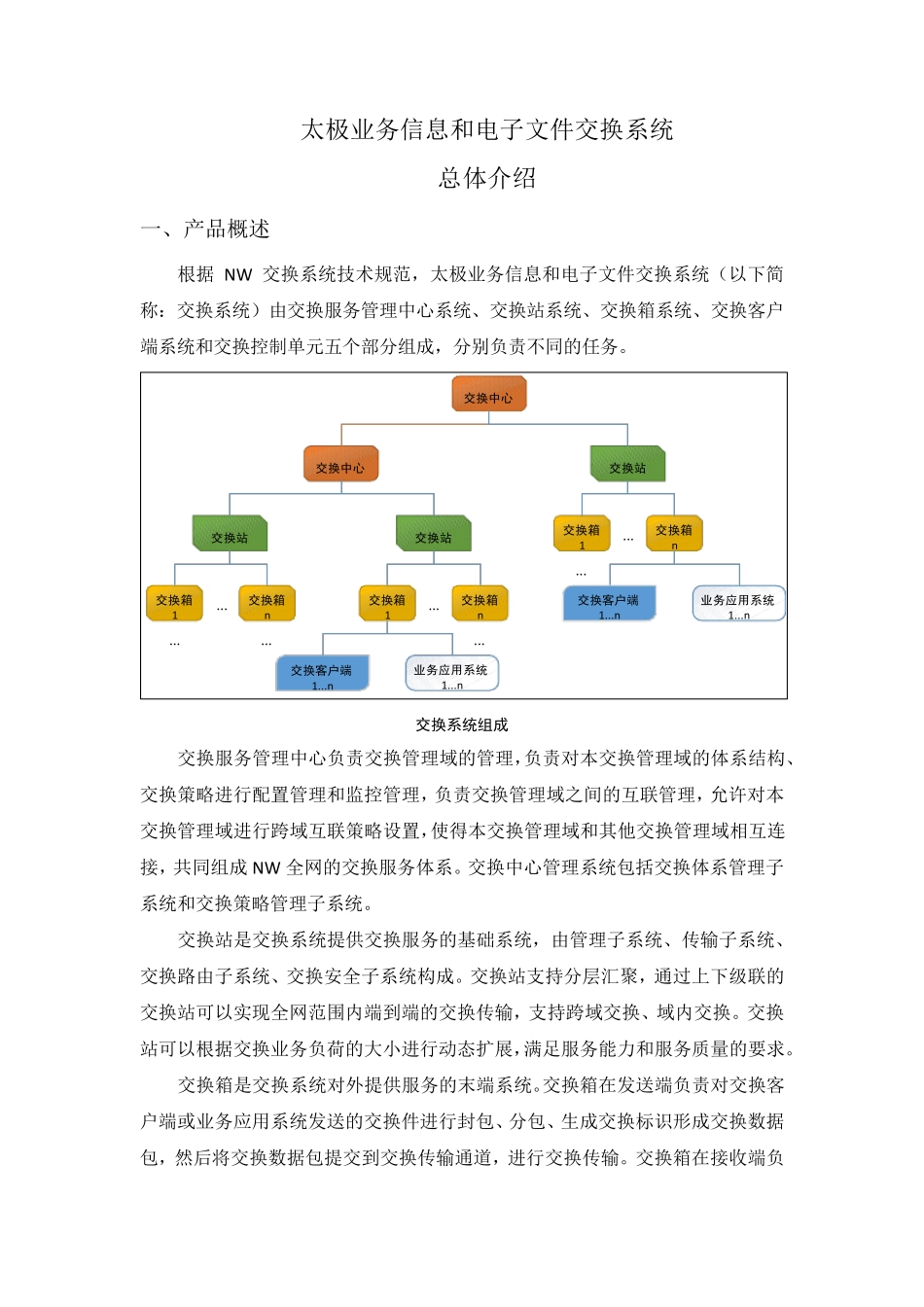

太极业务信息和电子文件交换系统 总体介绍 一、产品概述 根据 NW 交换系统技术规范，太极业务信息和电子文件交换系统（以下简称：交换系统）由交换服务管理中心系统、交换站系统、交换箱系统、交换客户端系统和交换控制单元五个部分组成，分别负责不同的任务。 交换系统组成 交换服务管理中心负责交换管理域的管理，负责对本交换管理域的体系结构、交换策略进行配置管理和监控管理，负责交换管理域之间的互联管理，允许对本交换管理域进行跨域互联策略设置，使得本交换管理域和其他交换管理域相互连接，共同组成 NW 全网的交换服务体系。交换中心管理系统包括交换体系管理子系统和交换策略管理子系统。 交换站是交换系统提供交换服务的基础系统，由管理子系统、传输子系统、交换路由子系统、交换安全子系统构成。交换站支持分层汇聚，通过上下级联的交换站可以实现全网范围内端到端的交换传输，支持跨域交换、域内交换。交换站可以根据交换业务负荷的大小进行动态扩展，满足服务能力和服务质量的要求。 交换箱是交换系统对外提供服务的末端系统。交换箱在发送端负责对交换客户端或业务应用系统发送的交换件进行封包、分包、生成交换标识形成交换数据包，然后将交换数据包提交到交换传输通道，进行交换传输。交换箱在接收端负交换中心交换中心交换站交换站交换箱1交换箱n交换箱1交换箱n......交换站交换箱1交换箱n...交换客户端1...n业务应用系统1...n交换客户端1...n业务应用系统1...n............责将交换件从交换传输通道接收下来，自动恢复收件封包，然后将收件自动推送到交换客户端或业务应用系统，由应用系统进行收件处理，并进行自动状态反馈、收件回执发送。 交换客户端是交换体系的重要组成部分之一，承担了对离线电子文件进入交换体系的入口作用，用户使用交换客户端能够将桌面电子文件（扫描）上传、下载且自动进行加密和完整性约束，组成业务报文进行发送，并提供重发机制。交换客户端能够自动识别来自第三方应用系统的发件登记请求，也能够接收交换箱转发过来的业务数据，自动校验保密性和完整性，并生成业务数据并自动发送业务数据的状态信息。 交换控制单元是交换服务的控制点，对跨域、跨区的文件和信息交换进行控制。基于分级保护的安全保密要求、以及对交换系统可控交换的要求，交换体系需要能够对每个交换件跨部门安全域、内部安全区的传递行为进行控制，确保信息和文件交换符合安全保密和交换控制要求。交换控制单...
