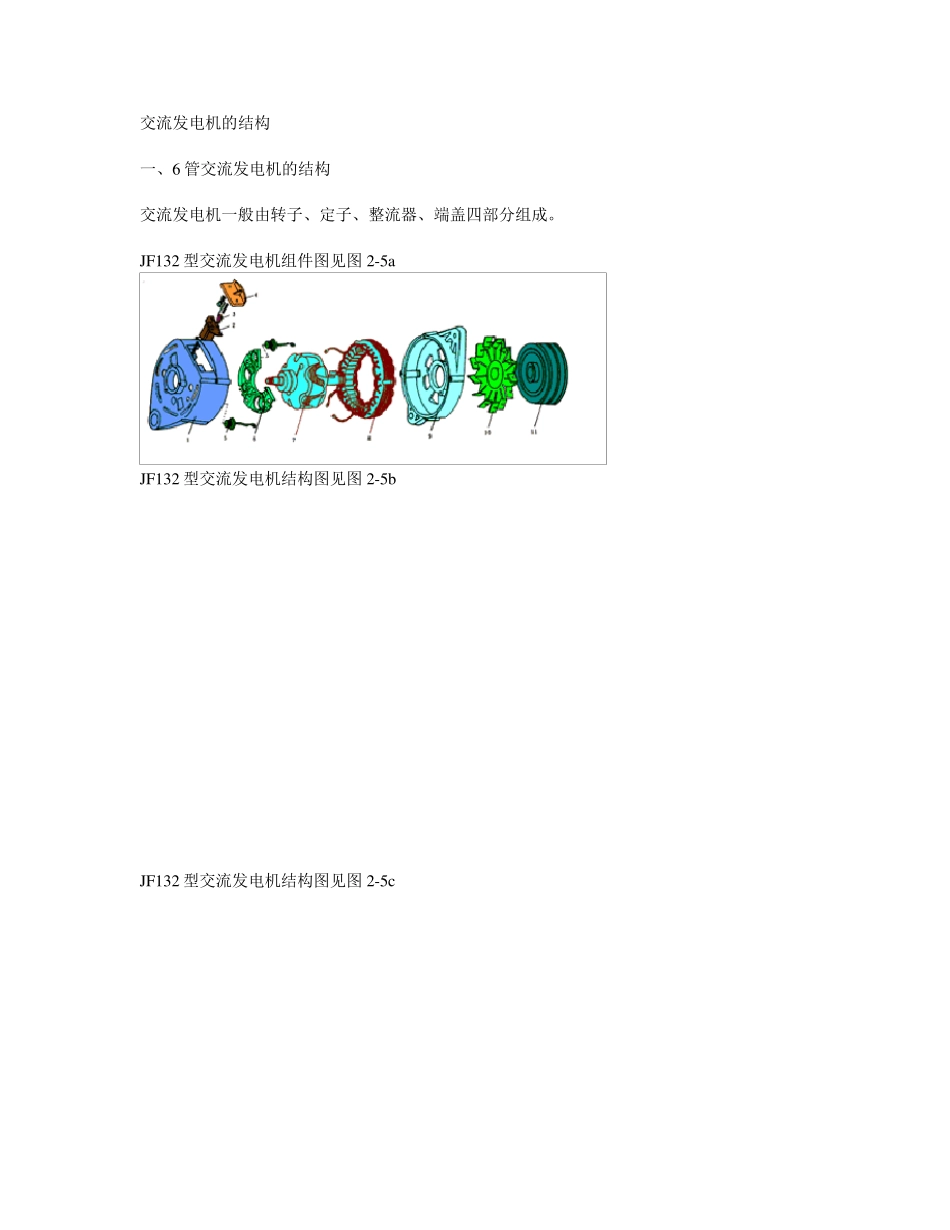

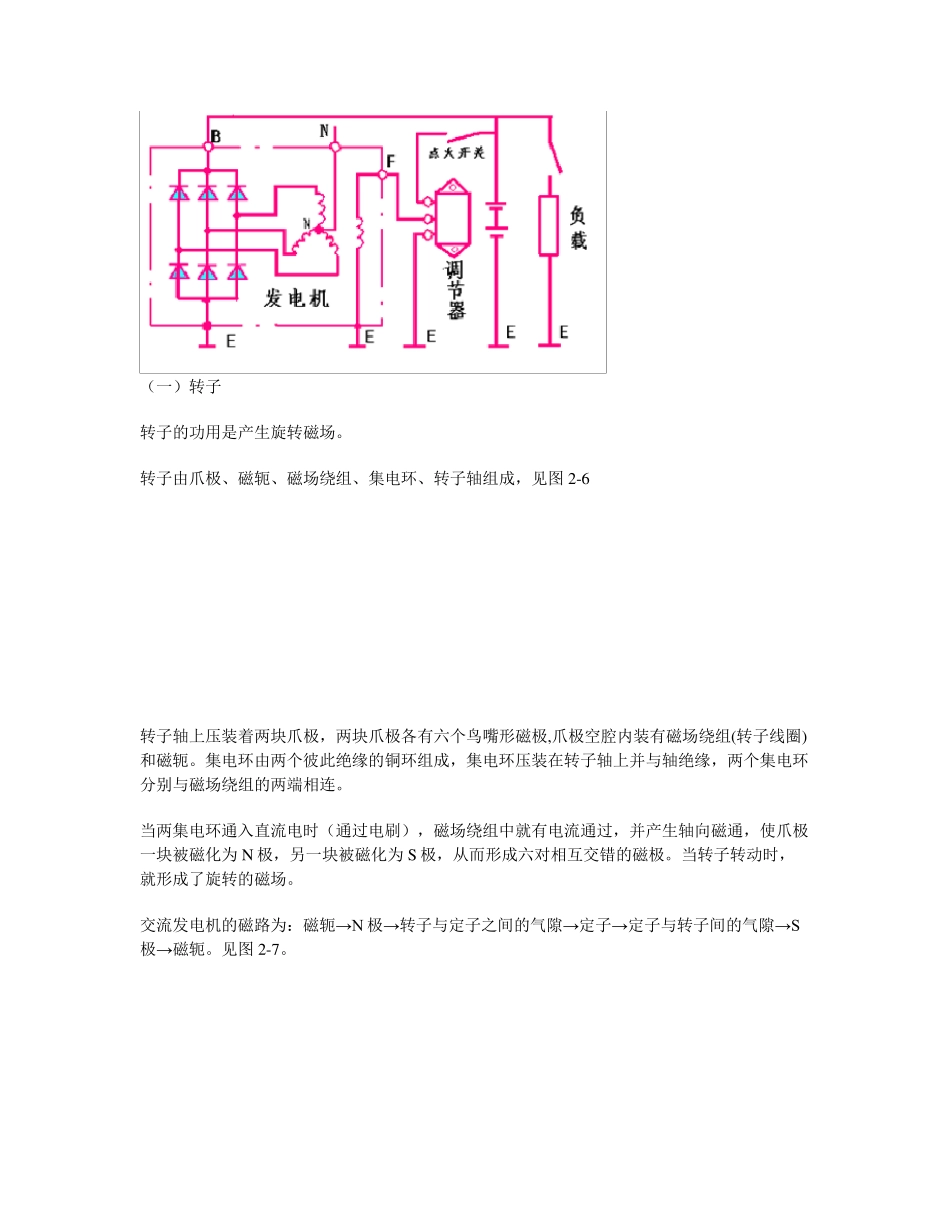

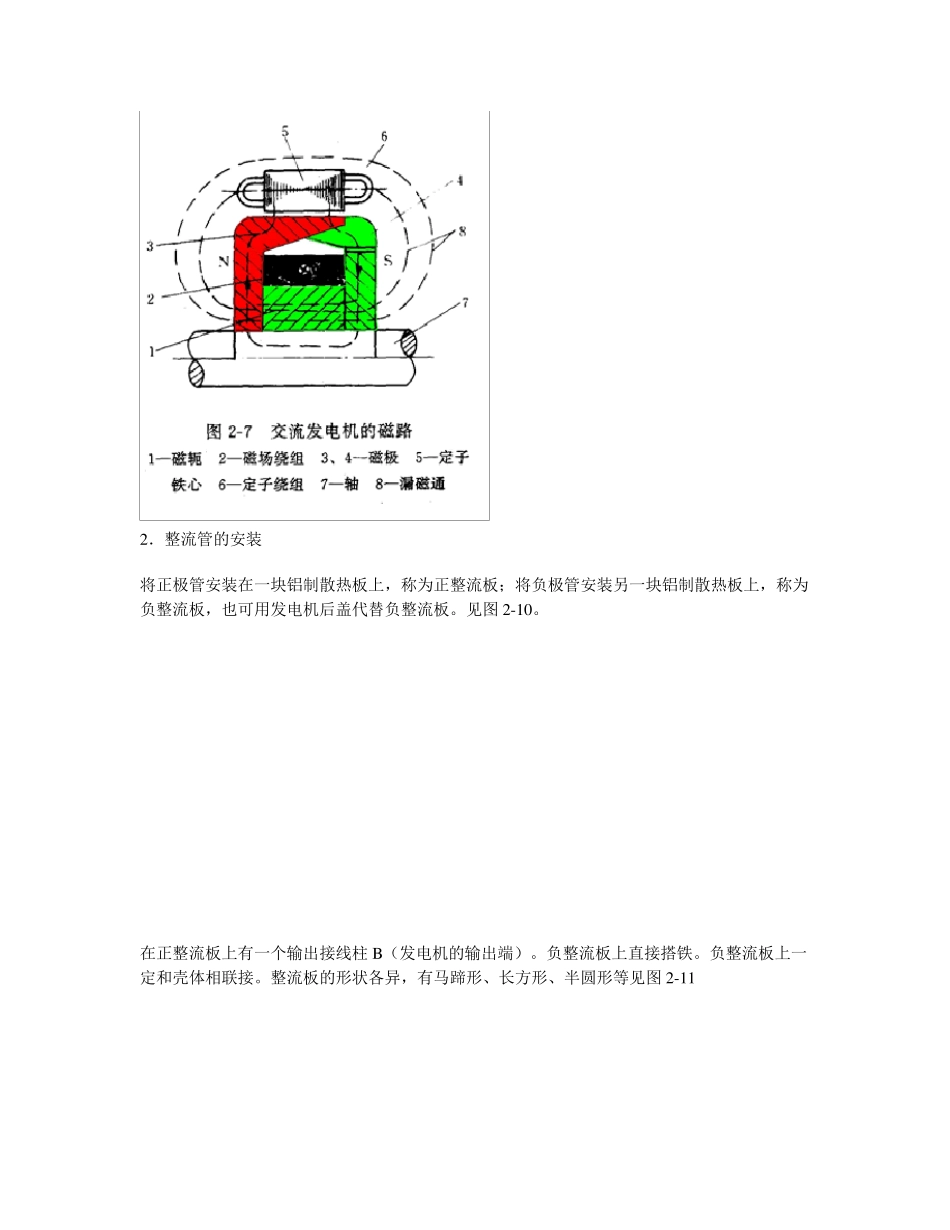

交流发电机的结构 一、6 管交流发电机的结构 交流发电机一般由转子、定子、整流器、端盖四部分组成。 JF132 型交流发电机组件图见图 2-5a JF132 型交流发电机结构图见图 2-5b JF132 型交流发电机结构图见图 2-5c （一）转子 转子的功用是产生旋转磁场。 转子由爪极、磁轭、磁场绕组、集电环、转子轴组成，见图 2-6 转子轴上压装着两块爪极，两块爪极各有六个鸟嘴形磁极,爪极空腔内装有磁场绕组(转子线圈)和磁轭。集电环由两个彼此绝缘的铜环组成，集电环压装在转子轴上并与轴绝缘，两个集电环分别与磁场绕组的两端相连。 当两集电环通入直流电时（通过电刷），磁场绕组中就有电流通过，并产生轴向磁通，使爪极一块被磁化为 N 极，另一块被磁化为 S极，从而形成六对相互交错的磁极。当转子转动时，就形成了旋转的磁场。 交流发电机的磁路为：磁轭→ N 极→ 转子与定子之间的气隙→ 定子→ 定子与转子间的气隙→ S极→ 磁轭。见图 2-7。 2．整流管的安装 将正极管安装在一块铝制散热板上，称为正整流板；将负极管安装另一块铝制散热板上，称为负整流板，也可用发电机后盖代替负整流板。见图2-10。 在正整流板上有一个输出接线柱B （发电机的输出端）。负整流板上直接搭铁。负整流板上一定和壳体相联接。整流板的形状各异，有马蹄形、长方形、半圆形等见图2-11 二、8 管交流发电机 8 管交流发电机（如夏利车用）和 6 管交流发电机的基本机构是相同的，所不同的是整流器有8 只硅整流二极管，其中 6 只组成三相全波桥式整流电路，还有 2 只是中性点二极管，1 只正极管接在中性点和正极之间，1 只负极管接在中性点和负极之间。对中性点电压进行全波整流。（见图 2 -1 4 ） 试验表明：加装中性点二极管的交流发电机在结构不变的情况下可以提高发电机的功率 1 0 %～1 5 %。 中性点二极管提高发电机功率的原理： 交流发电机中性点电压为三次谐波，随着发电机转速的提高，中性点三次谐波电压也升高。见图 2 -1 5 当中性点电压瞬时值高于三相绕组的最高值时，中性点正极管导通对外输出电流；电流回路为：中性点→中性点正极管→负载→某一负极管→定子绕组→中性点。见动画2 。 当中性点电压瞬时值低于三相绕组的最低值时，中性点负极管导通对外输出电流；电流回路：中性点→定子绕组→某一正极管→负载→中性点负极管→中性点。由于中性点参与了对外输出，所以能提高输出功率。 五、无刷...
