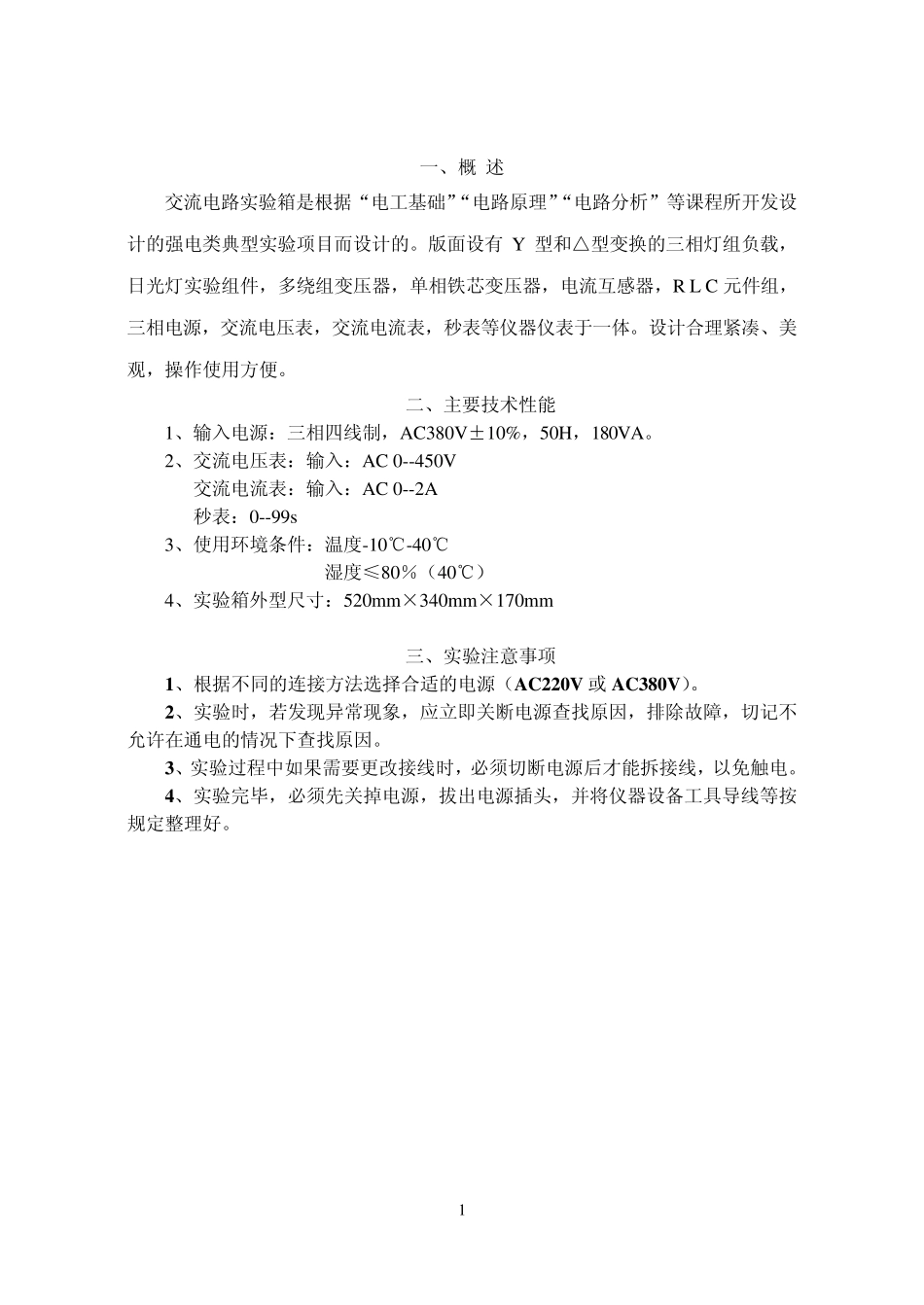

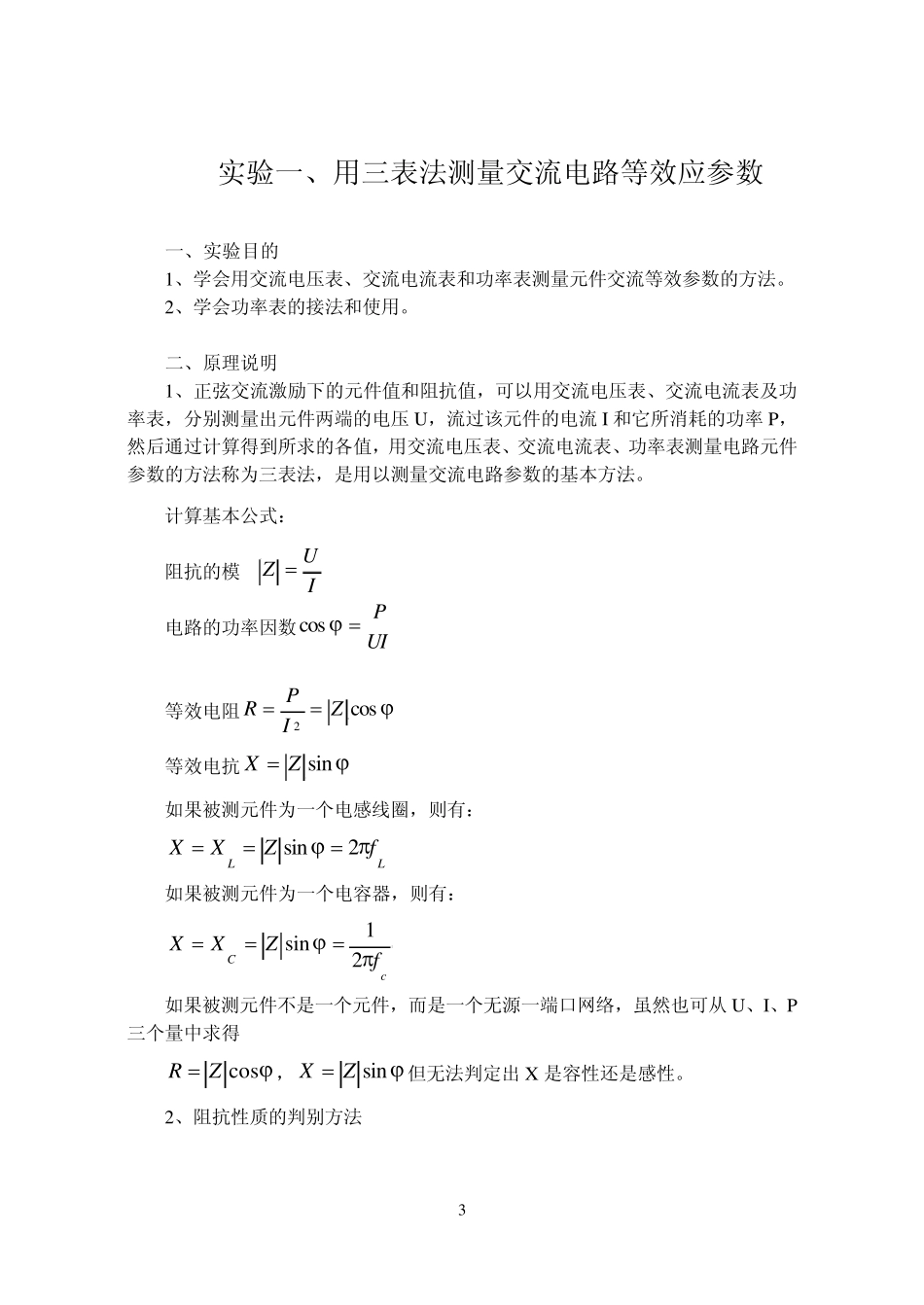

1 一、概 述 交流电路实验箱是根据“电工基础”“电路原理”“电路分析”等课程所开发设计的强电类典型实验项目而设计的。版面设有Y 型和△型变换的三相灯组负载，日光灯实验组件，多绕组变压器，单相铁芯变压器，电流互感器，R L C 元件组，三相电源，交流电压表，交流电流表，秒表等仪器仪表于一体。设计合理紧凑、美观，操作使用方便。 二、主要技术性能 1、输入电源：三相四线制，AC380V±10%，50H，180VA。 2、交流电压表：输入：AC 0--450V 交流电流表：输入：AC 0--2A 秒表：0--99s 3、使用环境条件：温度-10℃-40℃ 湿度≤80％（40℃） 4、实验箱外型尺寸：520mm×340mm×170mm 三、实验注意事项 1、根据不同的连接方法选择合适的电源（A C 220V 或 A C 380V ）。 2、实验时，若发现异常现象，应立即关断电源查找原因，排除故障，切记不允许在通电的情况下查找原因。 3、实验过程中如果需要更改接线时，必须切断电源后才能拆接线，以免触电。 4、实验完毕，必须先关掉电源，拔出电源插头，并将仪器设备工具导线等按规定整理好。 2 四、实验项目 实验一、用三表法测量交流电路等效应参数„„„„„„„„„„„„„„3 实验二、日光灯电路实验、改善功率因素实验„„„„„„„„„„„„„7 实验三、单相铁心变压器特性测试„„„„„„„„„„„„„„„„„„10 实验四、电流互感器实验„„„„„„„„„„„„„„„„„„„„„„12 实验五、变压器同名端判断„„„„„„„„„„„„„„„„„„„„„14 实验六、R、L、C 元器件特性及参数测试„„„„„„„„„„„„„„16 实验七、三相交流电路电压、电流的测量„„„„„„„„„„„„„„20 实验八、三相交流电路功率的测量„„„„„„„„„„„„„„„„„23 实验九、功率因数及相序的测量„„„„„„„„„„„„„„„„„„27 实验十、单相电度表实验„„„„„„„„„„„„„„„„„„„„„30 3 实验一、用三表法测量交流电路等效应参数 一、实验目的 1、学会用交流电压表、交流电流表和功率表测量元件交流等效参数的方法。 2、学会功率表的接法和使用。 二、原理说明 1、正弦交流激励下的元件值和阻抗值，可以用交流电压表、交流电流表及功率表，分别测量出元件两端的电压 U，流过该元件的电流 I 和它所消耗的功率 P，然后通过计算得到所求的各值，用交流电压表、交流电流表、功率表测量电路元件参数...
