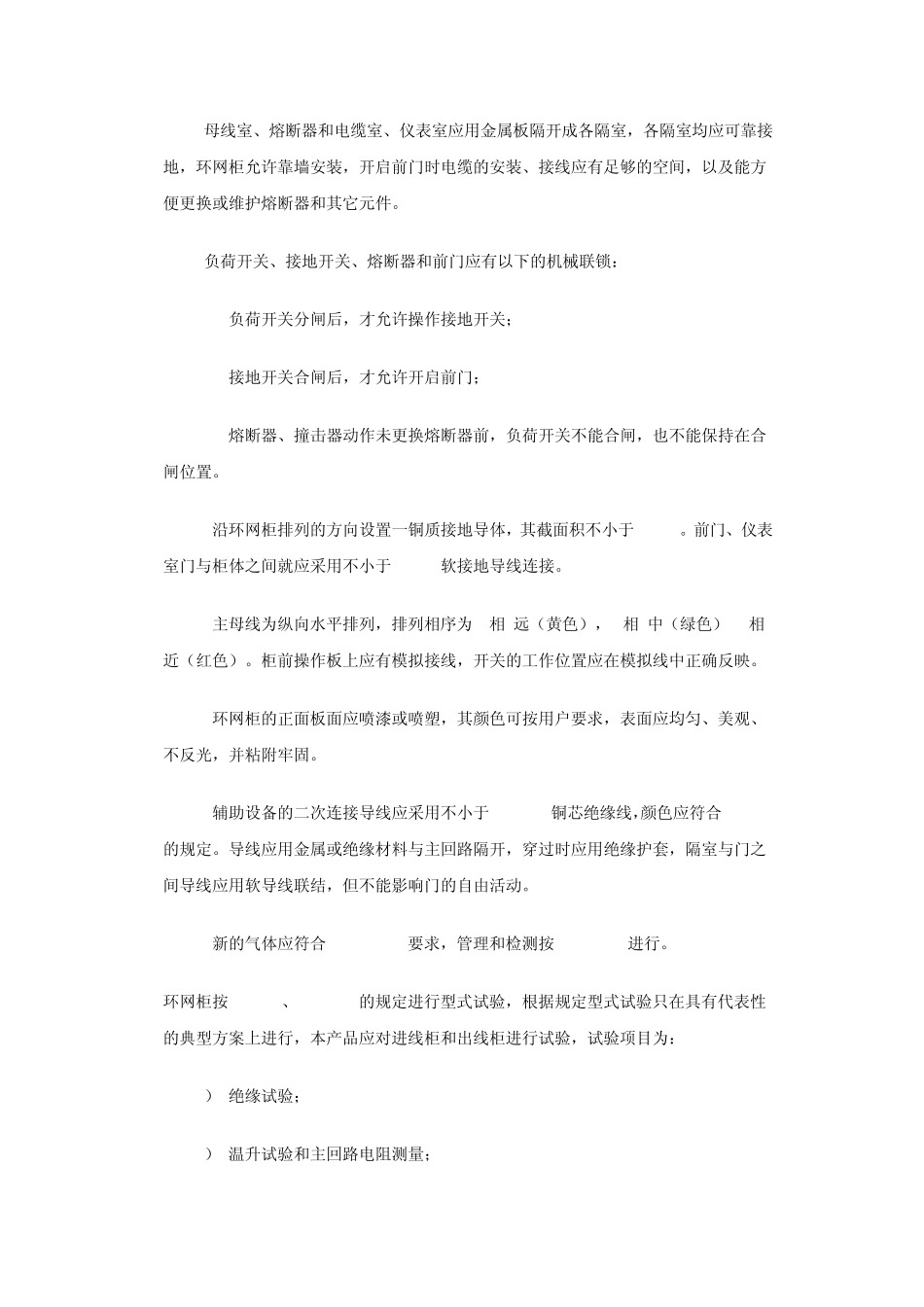

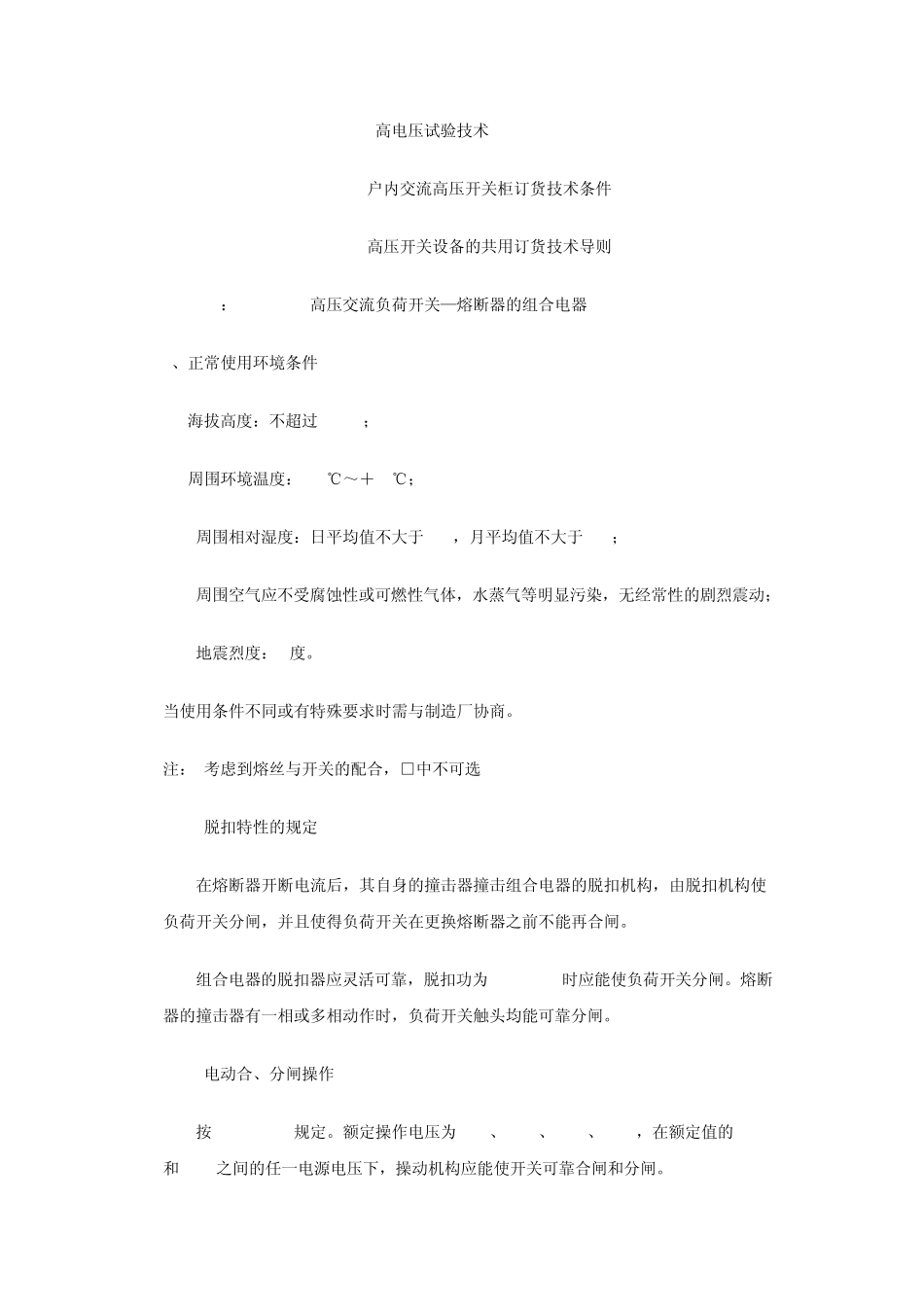

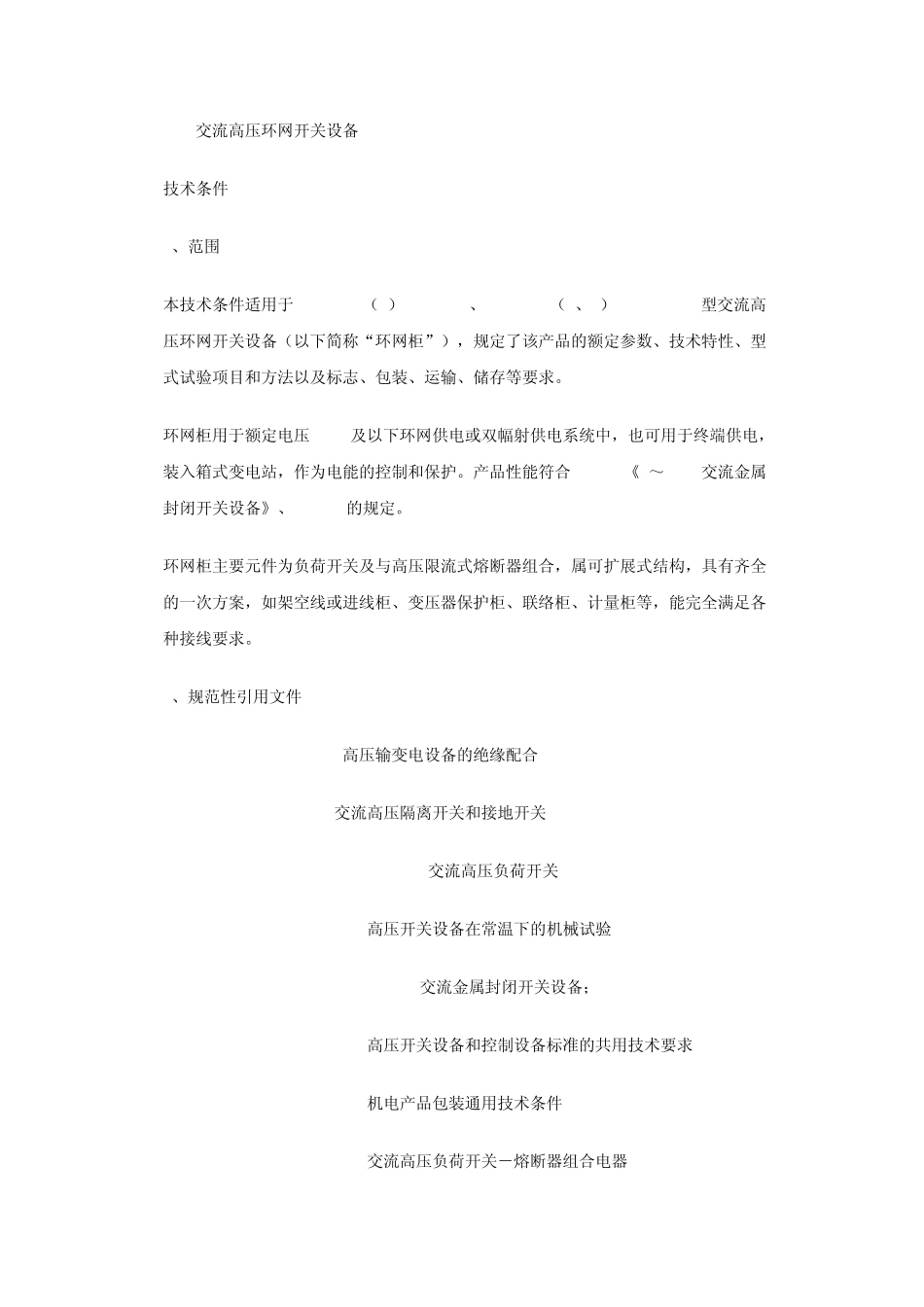

交流高压环网开关设备 技术条件 1、范围 本技术条件适用于XGN17-12（F）/T630-20、XGN17-12（F、R）/T100-31.5型交流高压环网开关设备（以下简称“环网柜”），规定了该产品的额定参数、技术特性、型式试验项目和方法以及标志、包装、运输、储存等要求。 环网柜用于额定电压12kV及以下环网供电或双幅射供电系统中，也可用于终端供电，装入箱式变电站，作为电能的控制和保护。产品性能符合 GB3906《3～35kV交流金属封闭开关设备》、IEC298的规定。 环网柜主要元件为负荷开关及与高压限流式熔断器组合，属可扩展式结构，具有齐全的一次方案，如架空线或进线柜、变压器保护柜、联络柜、计量柜等，能完全满足各种接线要求。 2、规范性引用文件 GB311.1-1997 高压输变电设备的绝缘配合 GB1985-1989 交流高压隔离开关和接地开关 GB3804-1990 3~63 kV交流高压负荷开关 GB3309-1989 高压开关设备在常温下的机械试验 GB3906-1991 3~35kV交流金属封闭开关设备； GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求 GB/T13384-1992 机电产品包装通用技术条件 GB/T16926-1997 交流高压负荷开关－熔断器组合电器 GB/T16927.1-1997 高电压试验技术 DL/T404-1997 户内交流高压开关柜订货技术条件 DL/T593-1996 高压开关设备的共用订货技术导则 IEC 420：1990 高压交流负荷开关—熔断器的组合电器 3、正常使用环境条件 a) 海拔高度：不超过 1000m； b) 周围环境温度：-25℃～＋40℃； c) 周围相对湿度：日平均值不大于 95%，月平均值不大于 90%； d) 周围空气应不受腐蚀性或可燃性气体，水蒸气等明显污染，无经常性的剧烈震动； e) 地震烈度：8度。 当使用条件不同或有特殊要求时需与制造厂协商。 注： 考虑到熔丝与开关的配合，□中不可选 6.6 脱扣特性的规定 在熔断器开断电流后，其自身的撞击器撞击组合电器的脱扣机构，由脱扣机构使负荷开关分闸，并且使得负荷开关在更换熔断器之前不能再合闸。 组合电器的脱扣器应灵活可靠，脱扣功为 0.5~1.5J时应能使负荷开关分闸。熔断器的撞击器有一相或多相动作时，负荷开关触头均能可靠分闸。 6.7 电动合、分闸操作 按 GB/T11022规定。额定操作电压为-220、-110、~220、~110，在额定值的85%和 110%之间的任一电源电压下，操动机构应能使开关可靠合闸和分闸。 6.8 母线室、熔断器和电缆室、仪表室应用金属板隔开成各隔室，各隔室均应可靠接地，环网...
