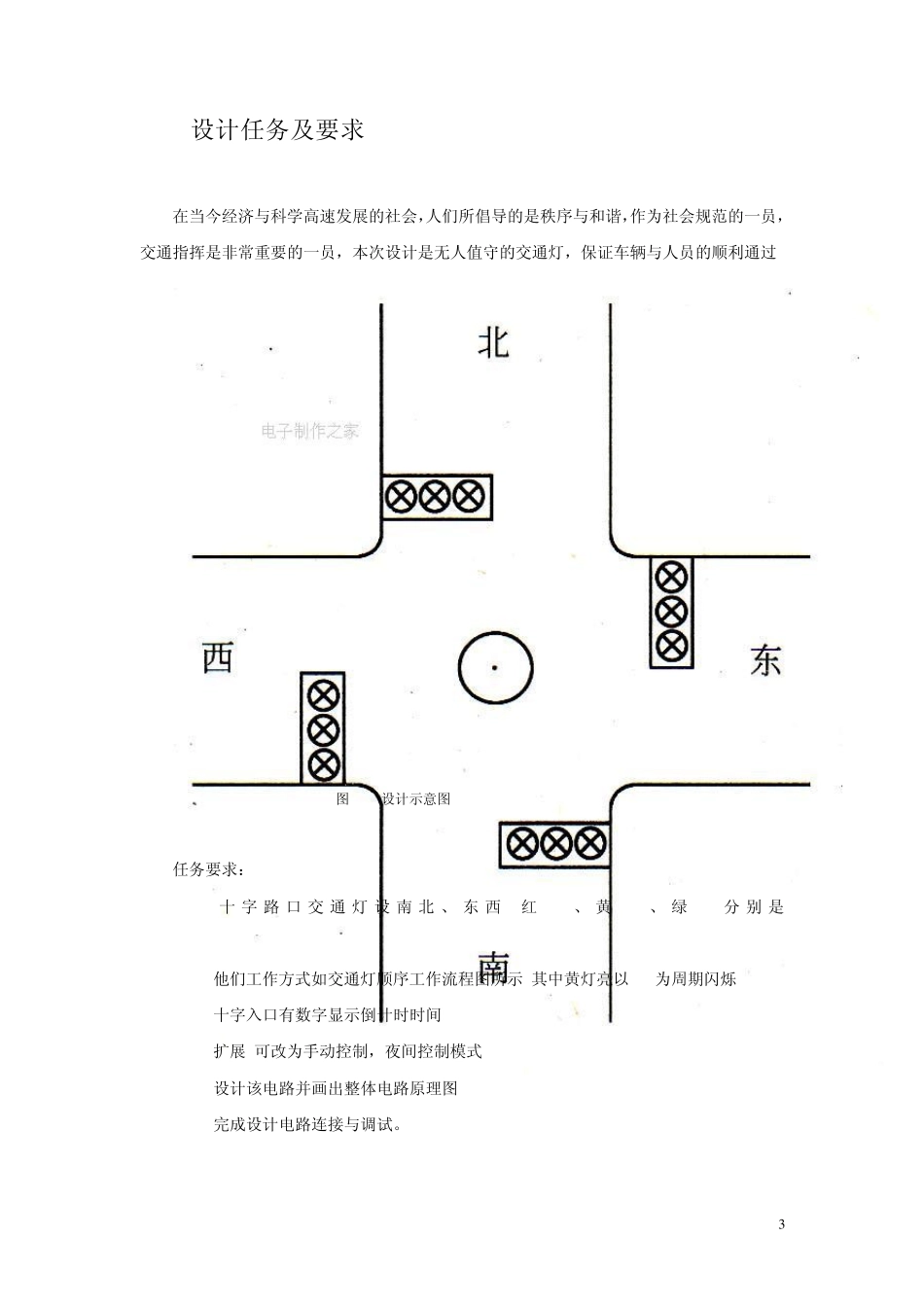

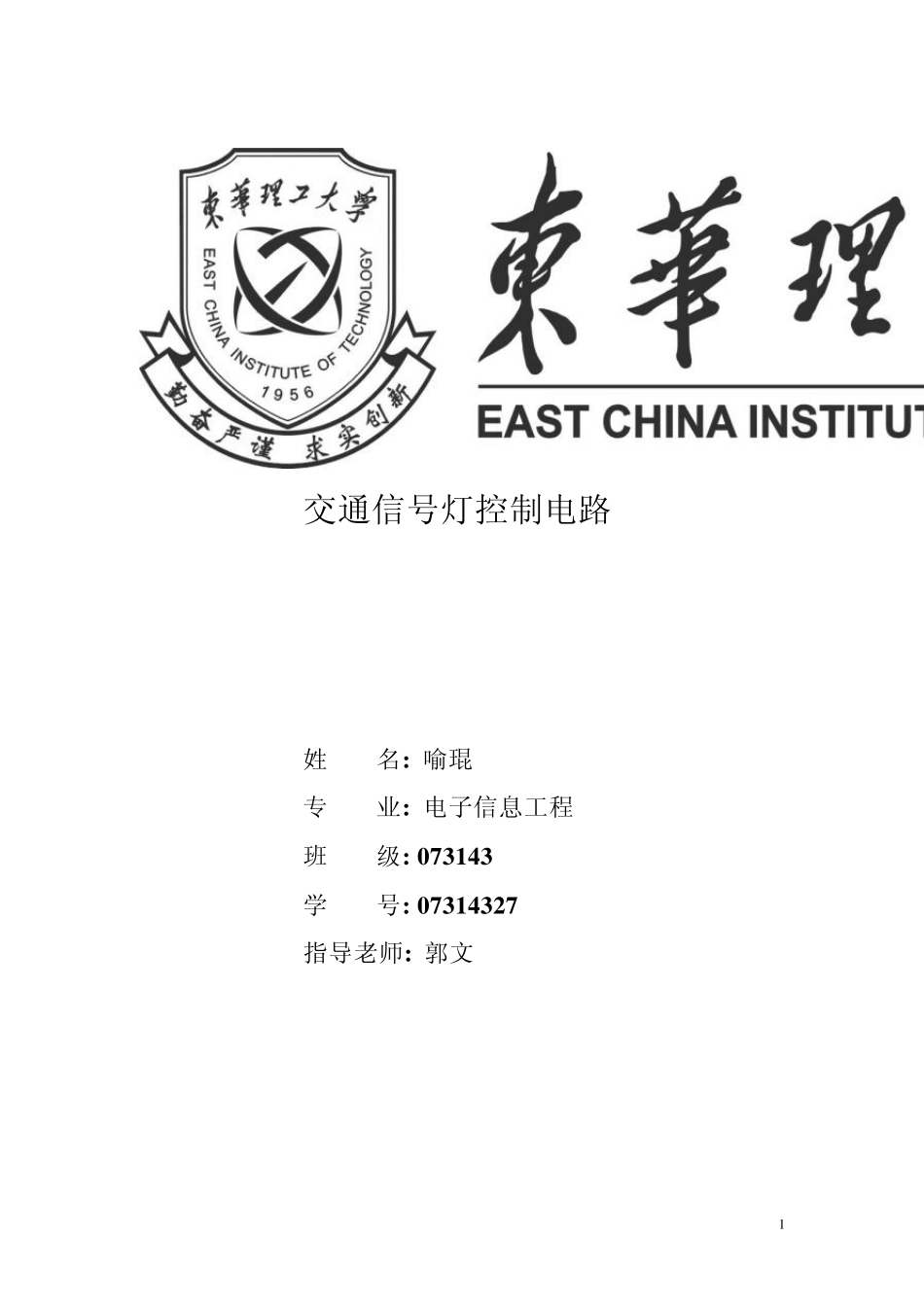

1 《数字电子技术》课程设计报告 交通信号灯控制电路 姓 名: 喻琨 专 业: 电子信息工程 班 级: 073143 学 号: 07314327 指导老师: 郭文 2 目录 一、封面……………………………………………………1 二、目录……………………………………………………2 三、设计任务及要求………………………………………3 四、系统总体设计…………………………………………4 五、系统各部分电路设计…………………………………5 六、系统总电路图…………………………………………11 七、小结……………………………………………………12 3 设计任务及要求 在当今经济与科学高速发展的社会,人们所倡导的是秩序与和谐,作为社会规范的一员,交通指挥是非常重要的一员,本次设计是无人值守的交通灯,保证车辆与人员的顺利通过 图3-1 设计示意图 任务要求: 1.十字路口交通灯设南北、 东 西 ,红 (R)、 黄 (Y)、 绿 (G)分 别 是NSR,NST,NSG,EWR,EWY,EWG. 2.他们工作方式如交通灯顺序工作流程图所示,其中黄灯亮以 1S为周期闪烁 3.十字入口有数字显示倒计时时间 4.扩展:可改为手动控制,夜间控制模式 5.设计该电路并画出整体电路原理图 6.完成设计电路连接与调试。 4 系统总体设计 图中设南北方向的红、黄、绿灯分别为NSR、NSY、NSG,东西方向的红、 黄、绿灯分别为EWR、EWY、EWG。 它们的工作方式,有些必须是并行进行的,即南北方向绿灯亮,东西方向红 灯亮;南北方向黄灯亮,东西方向红灯亮;南北方向红灯亮,东西方向绿灯亮;南北方向红灯亮,东西方向黄灯亮 因此得出交通灯顺序工作流程图如图4-1 南北向绿灯亮,东西向红灯亮—占5t南北向黄灯亮,东西向红灯亮—占1t南北向红灯亮,东西向绿灯亮—占5t南北向红灯亮,东西向黄灯亮—占1tt为时间单位 图4-1交通灯顺序工作流程图 如要满足两个方向的工作时序:即东西方向亮红灯时间应等于南北方向亮黄、绿灯时间之和,南北方向亮红灯时间应等于东西方向亮黄、绿灯时间之和。时序工作流程图见下图所示。 5 103254678910111032546tNSGNSYNSREWREWGEWYt5t6t 图4-2时序工作流程图 假设每个单位时间为3秒,则南北、东西方向绿、黄、红灯亮时间分别为15秒、3秒、18秒,一次循环为36秒。其中红灯亮的时间为绿灯、黄灯亮的时间之和,黄灯是间歇闪耀。 。 6 系统各部分电路设计 交通灯控制器系统图 南北方向NSGYR东西方向EWGYR系统控制电路≥1分频时标手动...
