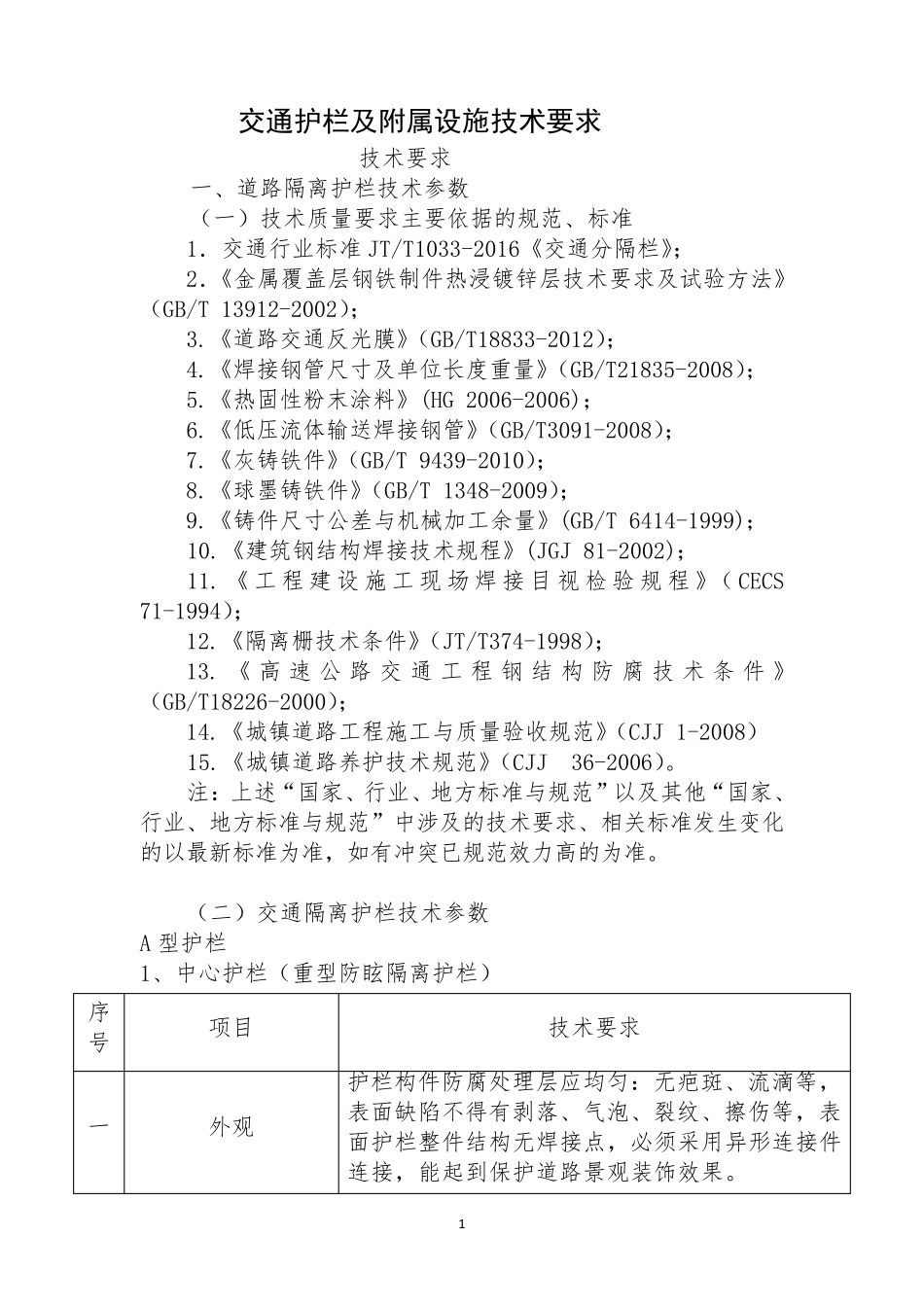

交通护栏及附属设施技术要求技术要求道路隔离护栏技术参数一_第1页
1/24

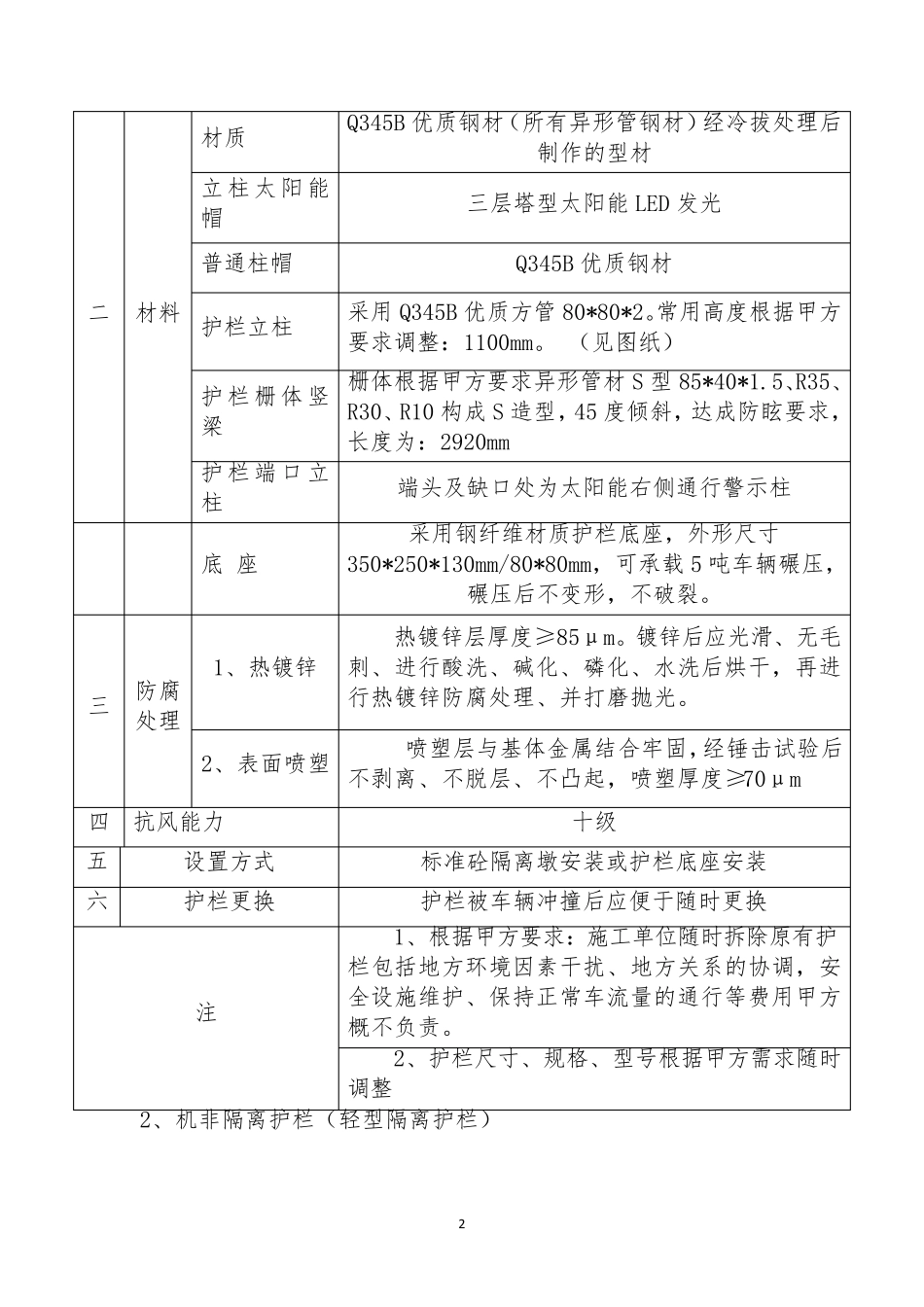

交通护栏及附属设施技术要求技术要求道路隔离护栏技术参数一_第2页
2/24

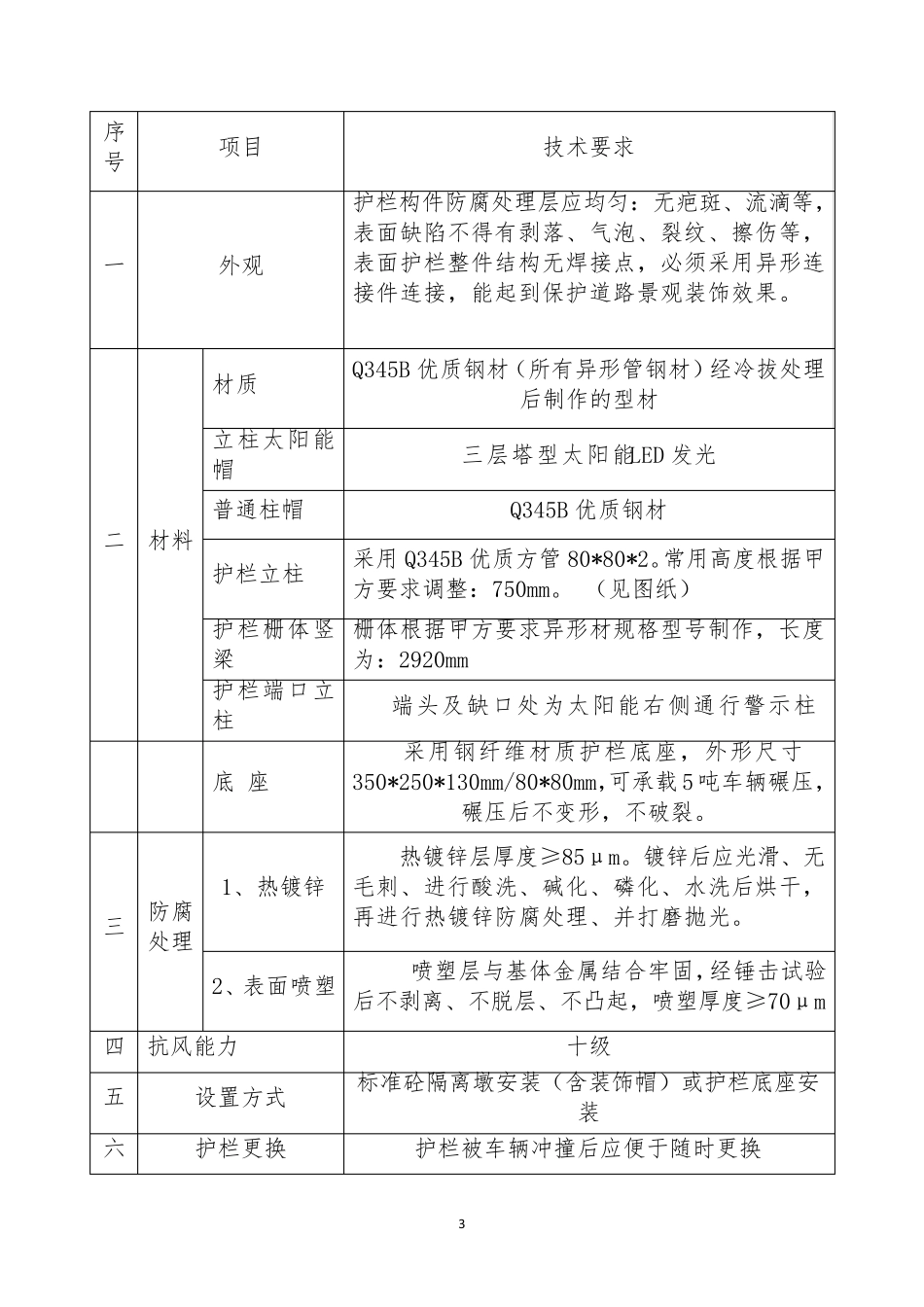

交通护栏及附属设施技术要求技术要求道路隔离护栏技术参数一_第3页
3/24
1 交通护栏及附属设施技术要求 技术要求 一、道路隔离护栏技术参数 (一)技术质量要求主要依据的规范、标准 1.交通行业标准JT/T1033-2016《交通分隔栏》; 2.《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》(GB/T 13912-2002); 3.《道路交通反光膜》(GB/T18833-2012); 4.《焊接钢管尺寸及单位长度重量》(GB/T21835-2008); 5.《热固性粉末涂料》(HG 2006-2006); 6.《低压流体输送焊接钢管》(GB/T3091-2008); 7.《灰铸铁件》(GB/T 9439-2010); 8.《球墨铸铁件》(GB/T 1348-2009); 9.《铸件尺寸公差与机械加工余量》(GB/T 6414-1999); 10.《建筑钢结构焊接技术规程》(JGJ 81-2002); 11. 《工程建设施工现场焊接目视检验规程》(CECS 71-1994); 12.《隔离栅技术条件》(JT/T374-1998); 13. 《高速公路交通工程钢结构防腐技术条件》(GB/T18226-2000); 14.《城镇道路工程施工与质量验收规范》(CJJ 1-2008) 15.《城镇道路养护技术规范》(CJJ 36-2006)。 注:上述“国家、行业、地方标准与规范”以及其他“国家、行业、地方标准与规范”中涉及的技术要求、相关标准发生变化的以最新标准为准,如有冲突已规范效力高的为准。 (二)交通隔离护栏技术参数 A 型护栏 1、中心护栏(重型防眩隔离护栏) 序号 项目 技术要求 一 外观 护栏构件防腐处理层应均匀:无疤斑 、流滴 等 ,表 面 缺 陷 不 得 有剥 落 、气 泡 、裂 纹 、擦 伤 等 ,表面 护栏整 件结构无焊接点 ,必 须 采 用 异 形 连 接件连 接,能 起 到 保 护道路景 观装 饰 效果 。 2 二 材料 材质 Q345B 优质钢材(所有异形管钢材)经冷拔处理后制作的型材 立柱太阳能帽 三层塔型太阳能LED 发光 普通柱帽 Q345B 优质钢材 护栏立柱 采用Q345B 优质方管80*80*2。常用高度根据甲方要求调整:1100mm。 (见图纸) 护栏栅体竖梁 栅体根据甲方要求异形管材S 型85*40*1.5、R35、R30、R10 构成S 造型,45 度倾斜,达成防眩要求,长度为:2920mm 护栏端口立柱 端头及缺口处为太阳能右侧通行警示柱 底 座 采用钢纤维材质护栏底座,外形尺寸350*250*130mm/80*80mm,可承载5 吨车辆碾压,碾压后不变形,不破裂。 三 防腐处理 1、热镀锌 热镀锌层厚度≥85μm。镀锌后应光滑、无毛刺、进行酸洗、碱化、磷化、水洗后烘干,再进行热镀锌防腐处理、并打磨抛...
