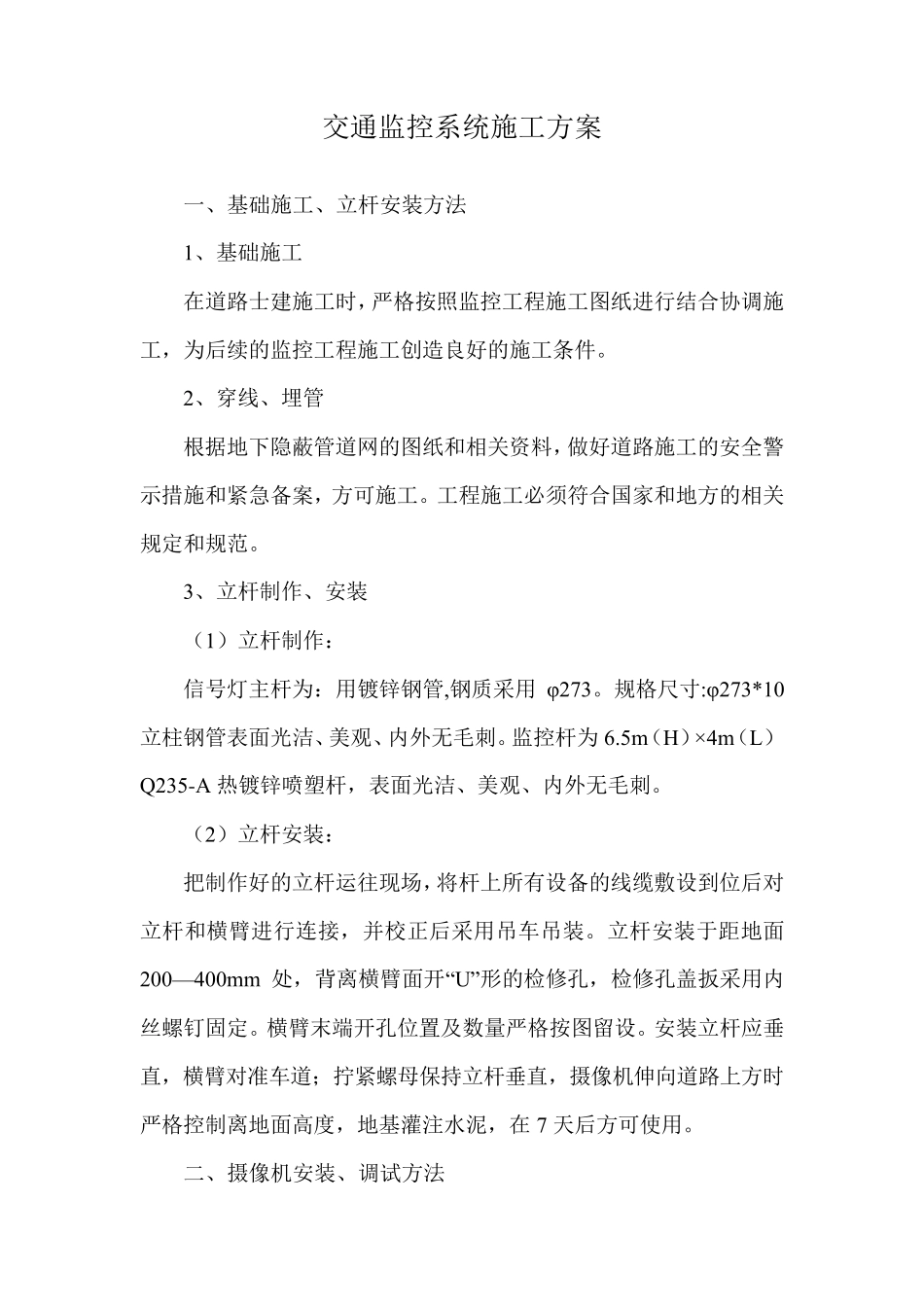

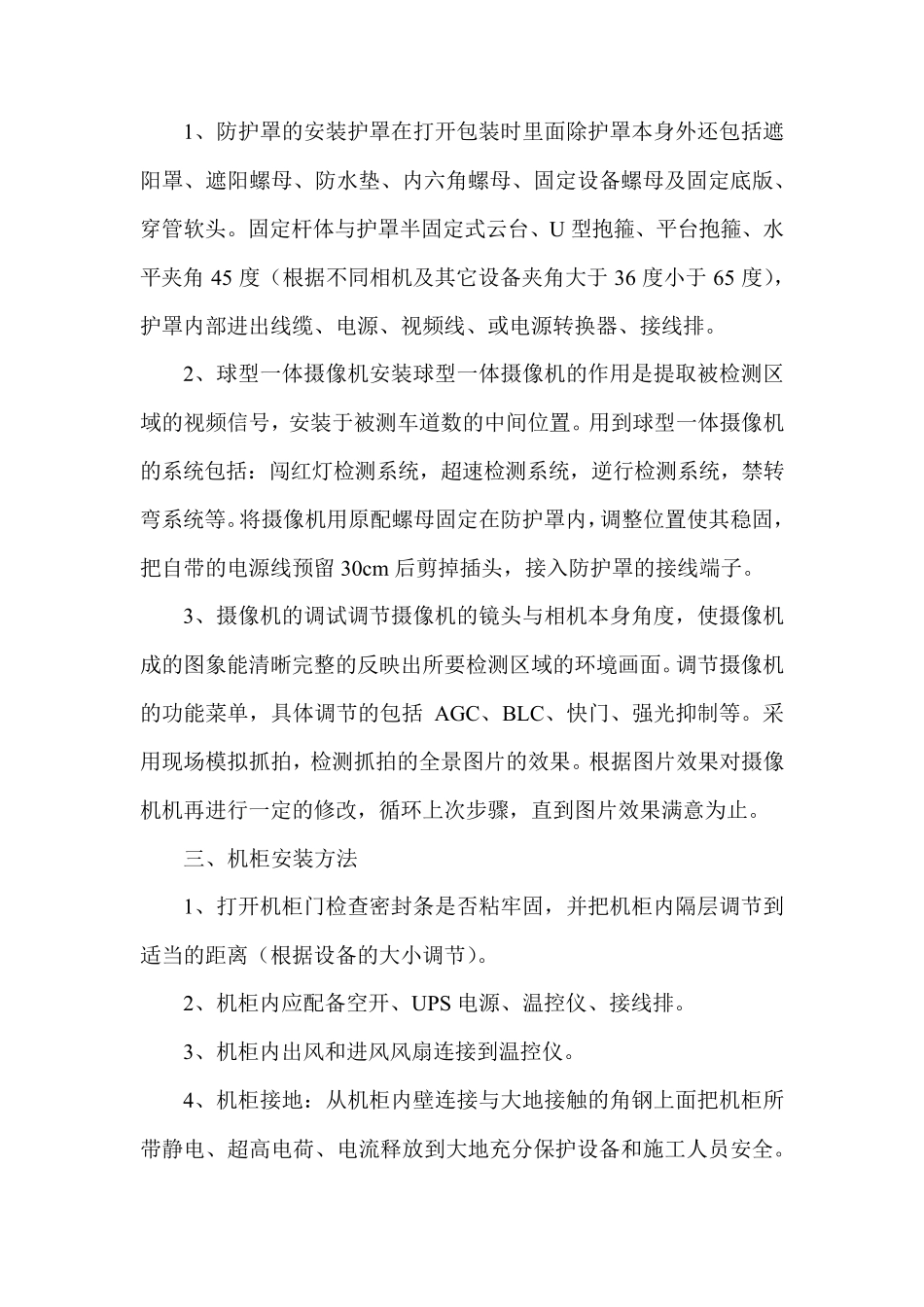

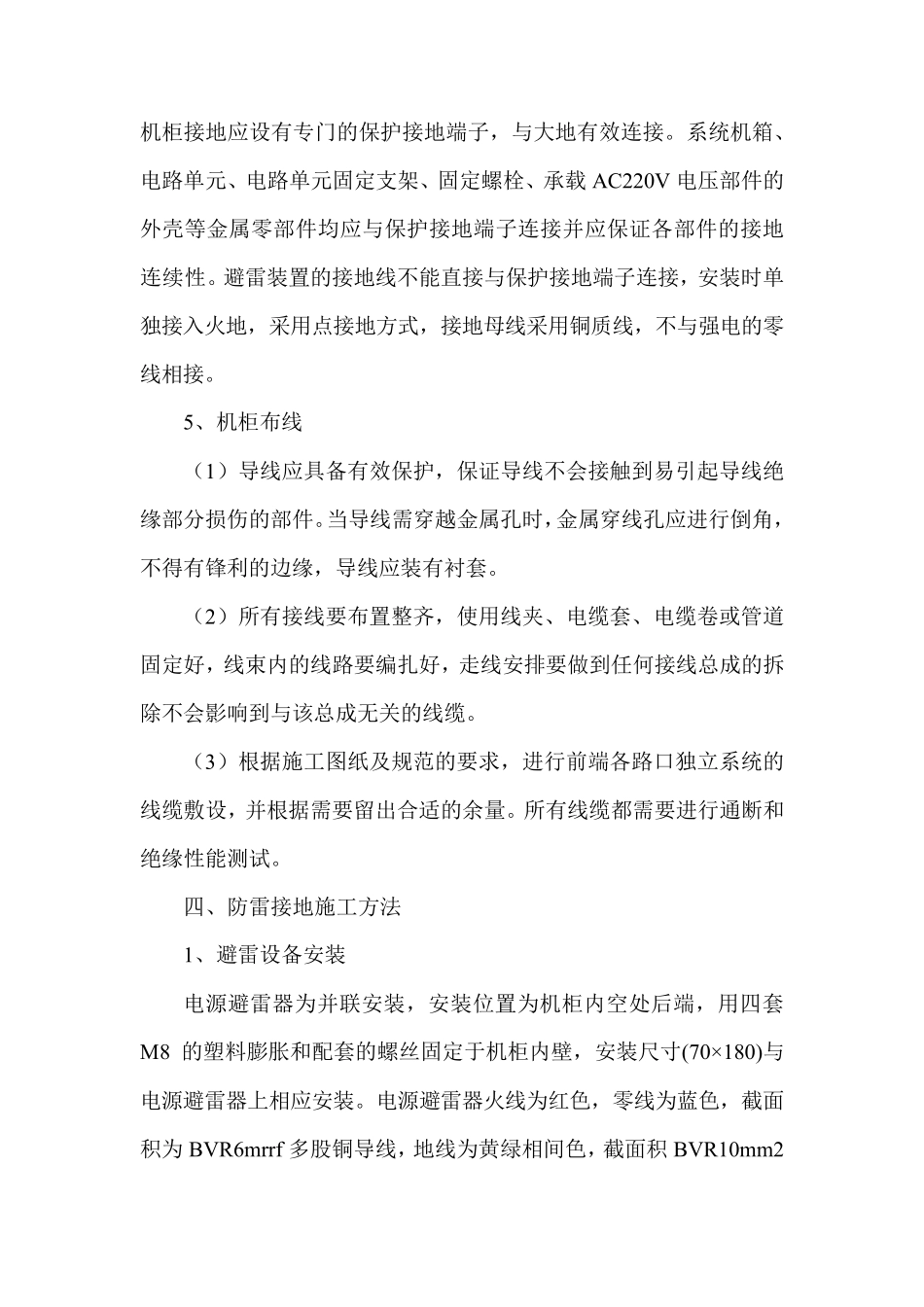

交通监控系统施工方案 一、基础施工、立杆安装方法 1、基础施工 在道路士建施工时，严格按照监控工程施工图纸进行结合协调施工，为后续的监控工程施工创造良好的施工条件。 2、穿线、埋管 根据地下隐蔽管道网的图纸和相关资料，做好道路施工的安全警示措施和紧急备案，方可施工。工程施工必须符合国家和地方的相关规定和规范。 3、立杆制作、安装 （1）立杆制作： 信号灯主杆为：用镀锌钢管,钢质采用 φ273。规格尺寸:φ273*10立柱钢管表面光洁、美观、内外无毛刺。监控杆为 6.5m（H）×4m（L）Q235-A 热镀锌喷塑杆，表面光洁、美观、内外无毛刺。 （2）立杆安装： 把制作好的立杆运往现场，将杆上所有设备的线缆敷设到位后对立杆和横臂进行连接，并校正后采用吊车吊装。立杆安装于距地面200—400mm 处，背离横臂面开“U”形的检修孔，检修孔盖扳采用内丝螺钉固定。横臂末端开孔位置及数量严格按图留设。安装立杆应垂直，横臂对准车道；拧紧螺母保持立杆垂直，摄像机伸向道路上方时严格控制离地面高度，地基灌注水泥，在 7 天后方可使用。 二、摄像机安装、调试方法 1、防护罩的安装护罩在打开包装时里面除护罩本身外还包括遮阳罩、遮阳螺母、防水垫、内六角螺母、固定设备螺母及固定底版、穿管软头。固定杆体与护罩半固定式云台、U 型抱箍、平台抱箍、水平夹角 45 度（根据不同相机及其它设备夹角大于 36 度小于 65 度），护罩内部进出线缆、电源、视频线、或电源转换器、接线排。 2、球型一体摄像机安装球型一体摄像机的作用是提取被检测区域的视频信号，安装于被测车道数的中间位置。用到球型一体摄像机的系统包括：闯红灯检测系统，超速检测系统，逆行检测系统，禁转弯系统等。将摄像机用原配螺母固定在防护罩内，调整位置使其稳固，把自带的电源线预留 30cm 后剪掉插头，接入防护罩的接线端子。 3、摄像机的调试调节摄像机的镜头与相机本身角度，使摄像机成的图象能清晰完整的反映出所要检测区域的环境画面。调节摄像机的功能菜单，具体调节的包括 AGC、BLC、快门、强光抑制等。采用现场模拟抓拍，检测抓拍的全景图片的效果。根据图片效果对摄像机机再进行一定的修改，循环上次步骤，直到图片效果满意为止。 三、机柜安装方法 1、打开机柜门检查密封条是否粘牢固，并把机柜内隔层调节到适当的距离（根据设备的大小调节）。 2、机柜内应配备空开、UPS 电源、温控仪、接线排。 3、机柜内出风和进风风扇连接...
