产品外观检验标准

产品外观检验标准_第1页
1/43
产品外观检验标准_第2页
2/43
产品外观检验标准_第3页
3/43

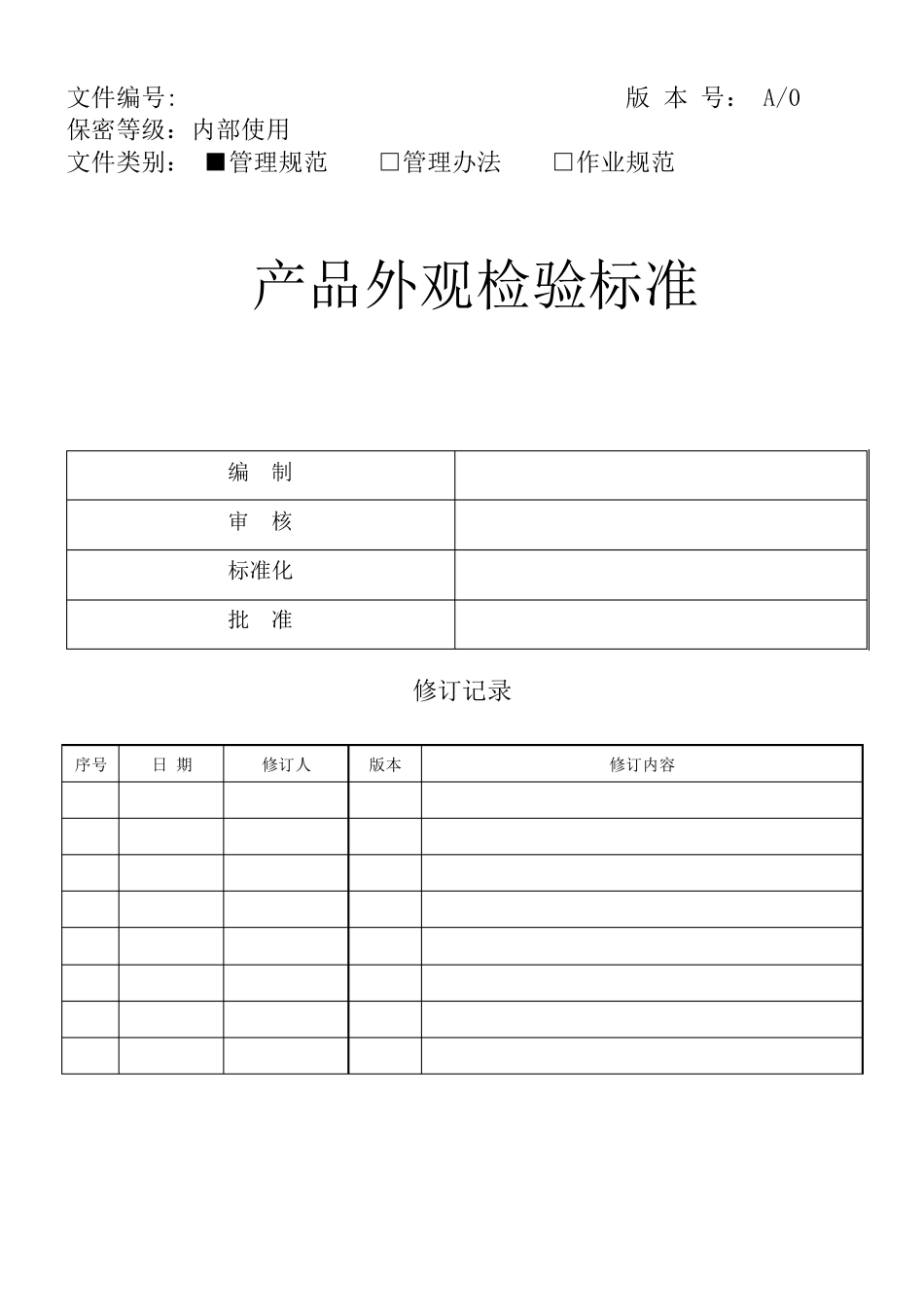

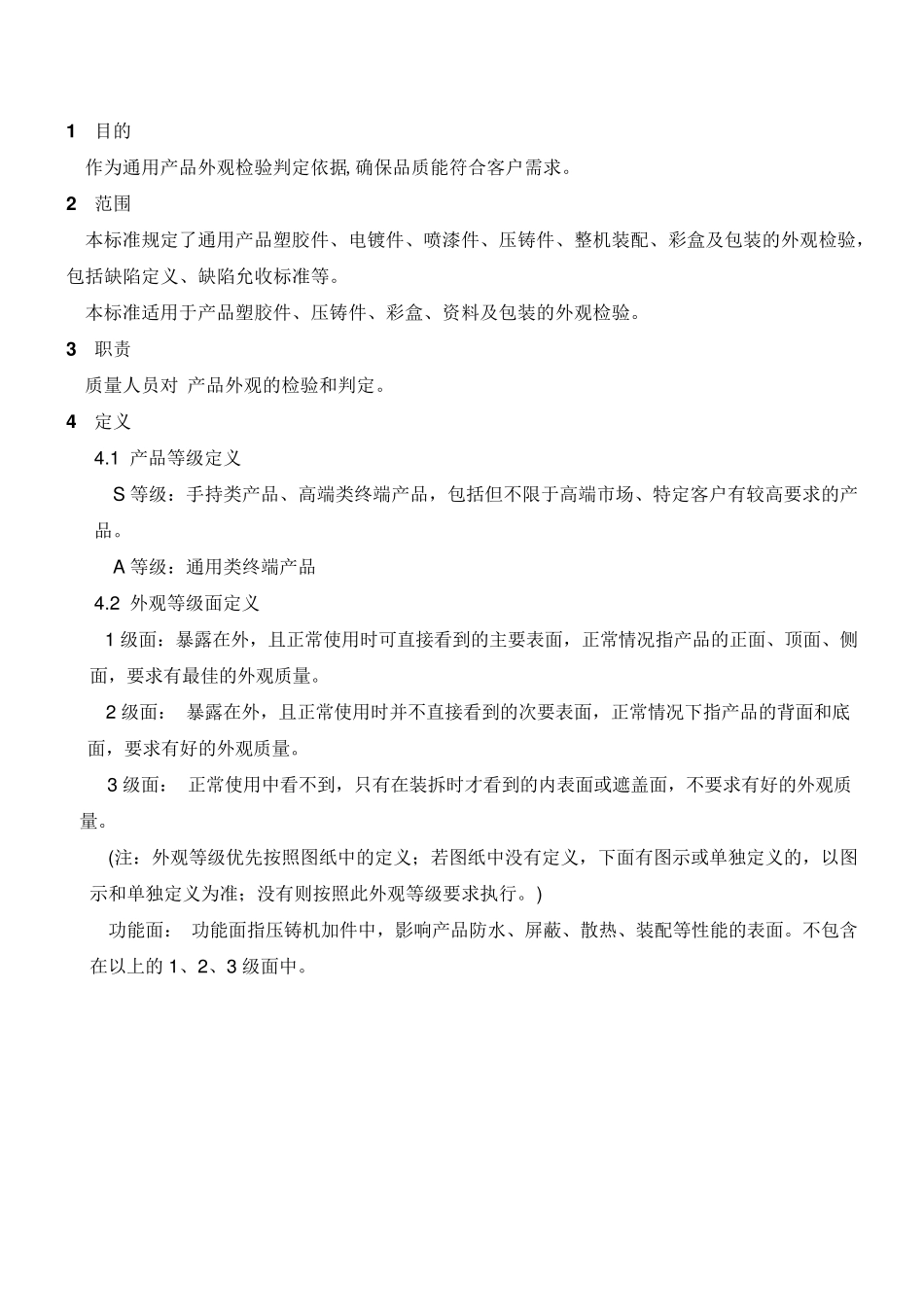

文件编号: 版 本 号: A/0 保密等级:内部使用 文件类别: ■管理规范 □管理办法 □作业规范 产品外观检验标准 编 制 审 核 标准化 批 准 修订记录 序号 日 期 修订人 版本 修订内容 1 目的 作为通用产品外观检验判定依据,确保品质能符合客户需求。 2 范围 本标准规定了通用产品塑胶件、电镀件、喷漆件、压铸件、整机装配、彩盒及包装的外观检验,包括缺陷定义、缺陷允收标准等。 本标准适用于产品塑胶件、压铸件、彩盒、资料及包装的外观检验。 3 职责 质量人员对 产品外观的检验和判定。 4 定义 4.1 产品等级定义 S 等级:手持类产品、高端类终端产品,包括但不限于高端市场、特定客户有较高要求的产品。 A 等级:通用类终端产品 4.2 外观等级面定义 1 级面:暴露在外,且正常使用时可直接看到的主要表面,正常情况指产品的正面、顶面、侧 面,要求有最佳的外观质量。 2 级面: 暴露在外,且正常使用时并不直接看到的次要表面,正常情况下指产品的背面和底面,要求有好的外观质量。 3 级面: 正常使用中看不到,只有在装拆时才看到的内表面或遮盖面,不要求有好的外观质量。 (注:外观等级优先按照图纸中的定义;若图纸中没有定义,下面有图示或单独定义的,以图示和单独定义为准;没有则按照此外观等级要求执行。) 功能面: 功能面指压铸机加件中,影响产品防水、屏蔽、散热、装配等性能的表面。不包含在以上的1、2、3 级面中。 图 1 ONT产品外观面等级示意图 4.3 彩盒测量面定义 测量面定义表,备注:未涉及到的为非管控区域 标准层次 分类 A 级面 B 级面 C 级面 B 标彩盒(折叠成型后) 正面 侧面 底面/打开可见面 A 标彩盒(折叠成型后) 正面和正前面 侧面/打开可见面 底面/装上附件后看不到的面 B 标精品盒 正面 侧面 底面和打开可见面 A 标精品盒 正面和正前面 侧面和打开可见面 底面/装上附件后看不到的面 标准层次分为A标和B标二种。日美等外观要求较高的运营商建议使用A标,如日本KDDI/DOCOMO、英国BT;除了A标建议的运营商及通用市场,首选B标。 4.4纸浆模塑制品测量面定义 测量面定义表 A 级面 B 级面 C 级面 纸浆模塑制品 与纸盒装配形成完整的销售包装时,打开盒盖即能直接观察纸托正面其他表面。 纸托反面 到的纸托正面最上层水平面。 5 内容 5.1 检查面积划分和缺陷代码 检测面积按照每 100mm*100mm(100cm²...
