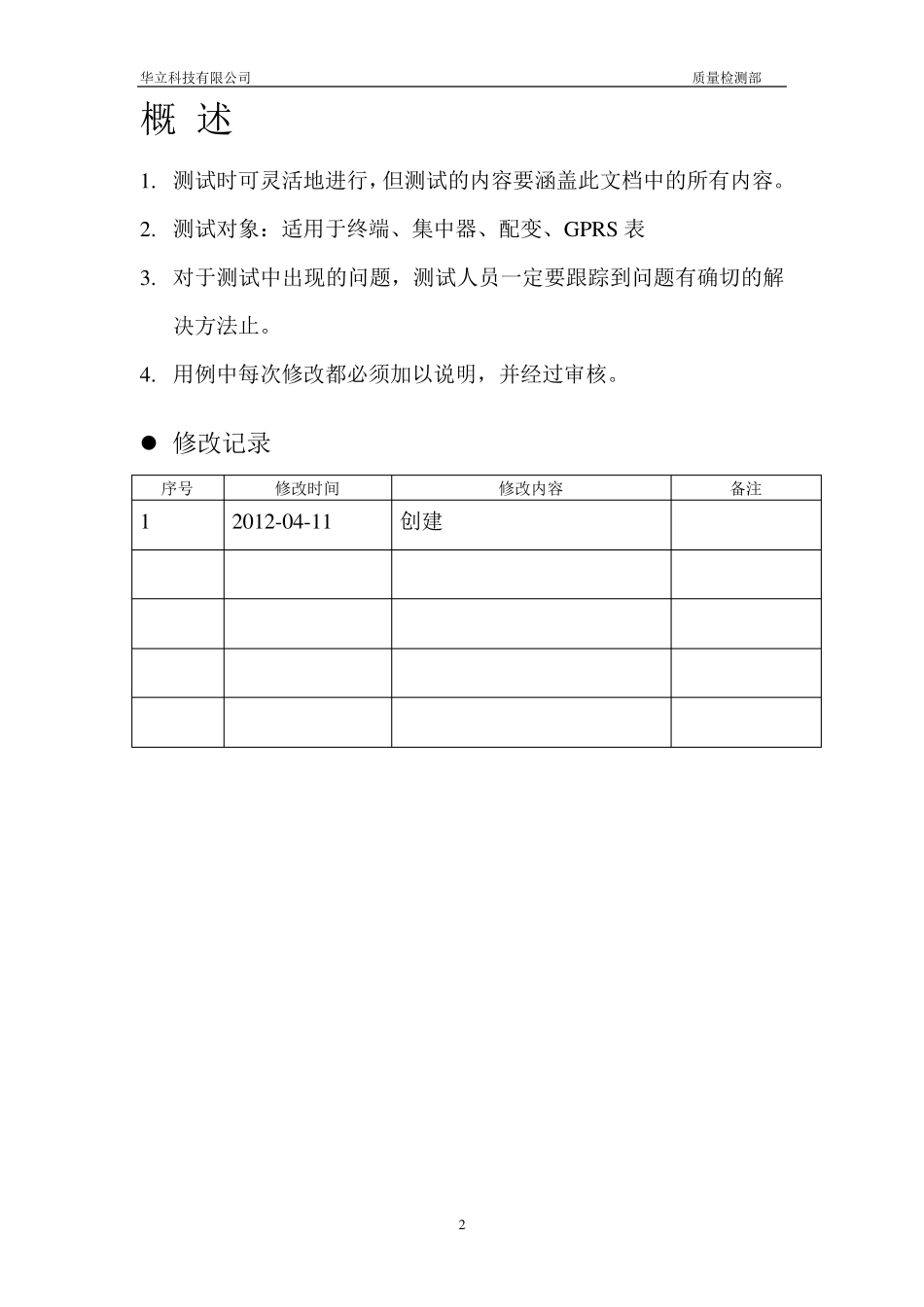

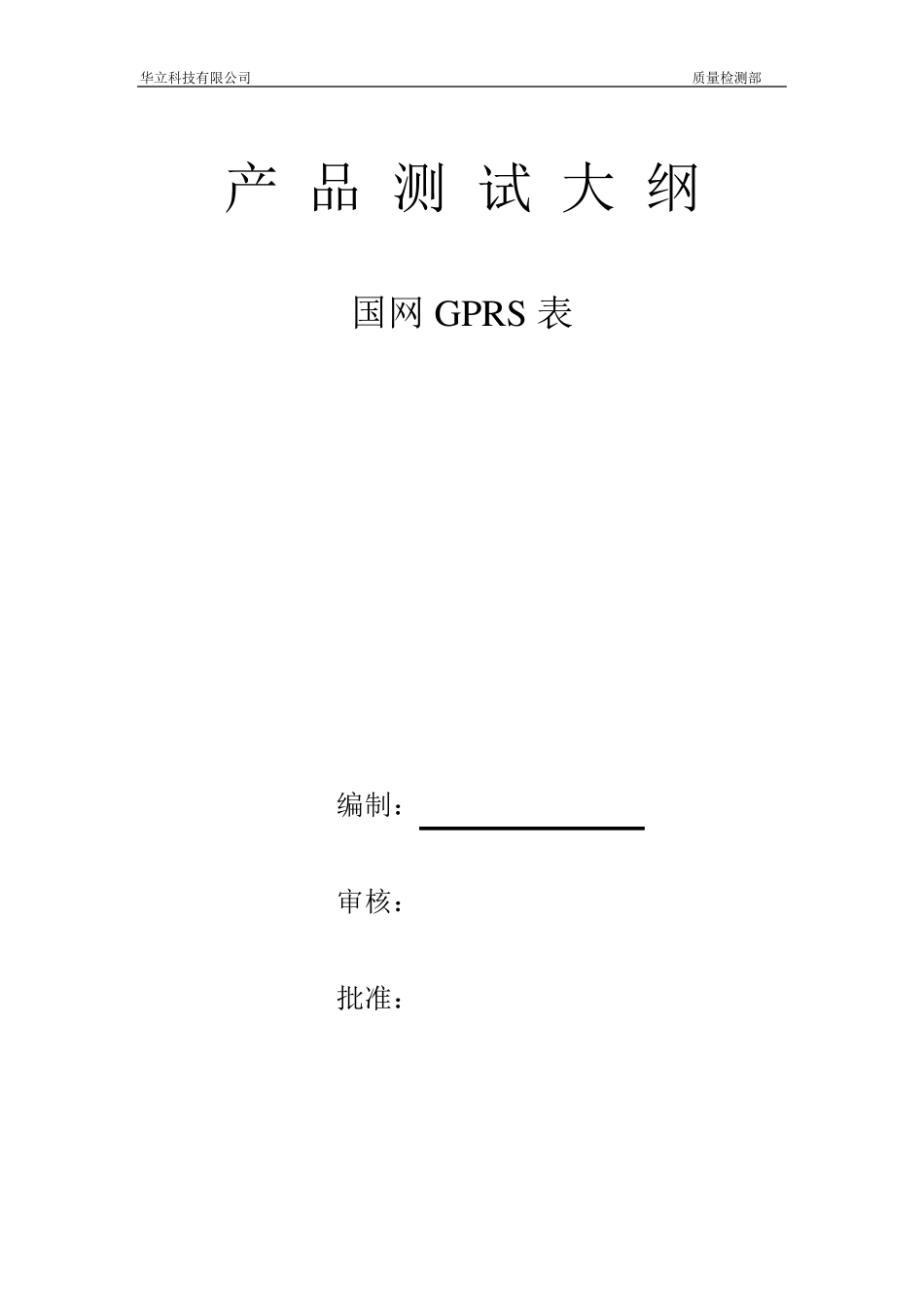

华立科技有限公司 质量检测部 产 品 测 试 大 纲 国网 GPRS表 编制： 审核： 批准： 华立科技有限公司 质量检测部 2 概 述 1. 测试时可灵活地进行，但测试的内容要涵盖此文档中的所有内容。 2. 测试对象：适用于终端、集中器、配变、GPRS表 3. 对于测试中出现的问题，测试人员一定要跟踪到问题有确切的解决方法止。 4. 用例中每次修改都必须加以说明，并经过审核。 修改记录 序号 修改时间 修改内容 备注 1 2012-04-11 创建 华立科技有限公司 质量检测部 3 1 、测试依据 Q／GDW 359 - 2009《0.5S 级三相费控智能电能表（无线）技术规范》 Q／GDW 354 - 2009《智能电能表功能规范》 Q／GDW 356 - 2009《三相智能电能表型式规范》 Q／GDW 365 - 2009《智能电能表信息安全交换安全认证技术规范》 DL /T 645-2007 及其备案文件 2 、测试主要设备和配套产品 2．1、主要设备: 网络表 1 台、终端 1 台 2．2、配套产品: ESAM 密码机、485-232 转换器、MSP430 编译器 3 、功能测试 3.1、硬件版本及程序版本记录 用例名称 版本号记录 测试点 要求详细记录测试时使用的终端的软件版本（基表、模块），硬件版本，其中硬件版本包括电源板、MC 板、GPRS 板、扩展模块等。 测试时间 测试人 记录项目 记录版本号 基表软件版本号 GPRS 软件版本号 基表硬件版本号 GPRS 模块硬件版本 备注 详细记录测试环境，以期日后重现所有测试中情况。 华立科技有限公司 质量检测部 4 3 .2 、电能计量 3.2.1 、电能计量准确性 用例名称 电能示值记录 测试点 具有正向有功、反向有功电能、四象限无功电能计量功能 测试方法 1） 设置F11 终端脉冲配置参数，配置2 路脉冲，分别采集有功、无功脉冲； 2） 电能表和终端电量清零； 3） 通过终端采集电能表输出的脉冲数； 4） 分别输出正向有功、反向有功、正向无功、反向无功； 5） 各项脉冲分别输出5min; 6） 比较终端和电能表电量来判定计量准确性，实际应是终端和电能表各电能量一致。 7） 根据组合方式特征字来设置组合有功、组合无功1、组合无功2； 8） 设置特征字时表须在编程状态下进行； 9） 组合有功：正向有功+反向有功，组合无功1：Ⅰ+Ⅳ，组合无功2：Ⅲ+Ⅱ； 10） 电能计量是单向计量，以总功率的正负方向来确定电能计量方向。 测试项目 测试角度 实际输出 5303 终端 正向有...
