人体红外感应检测系统

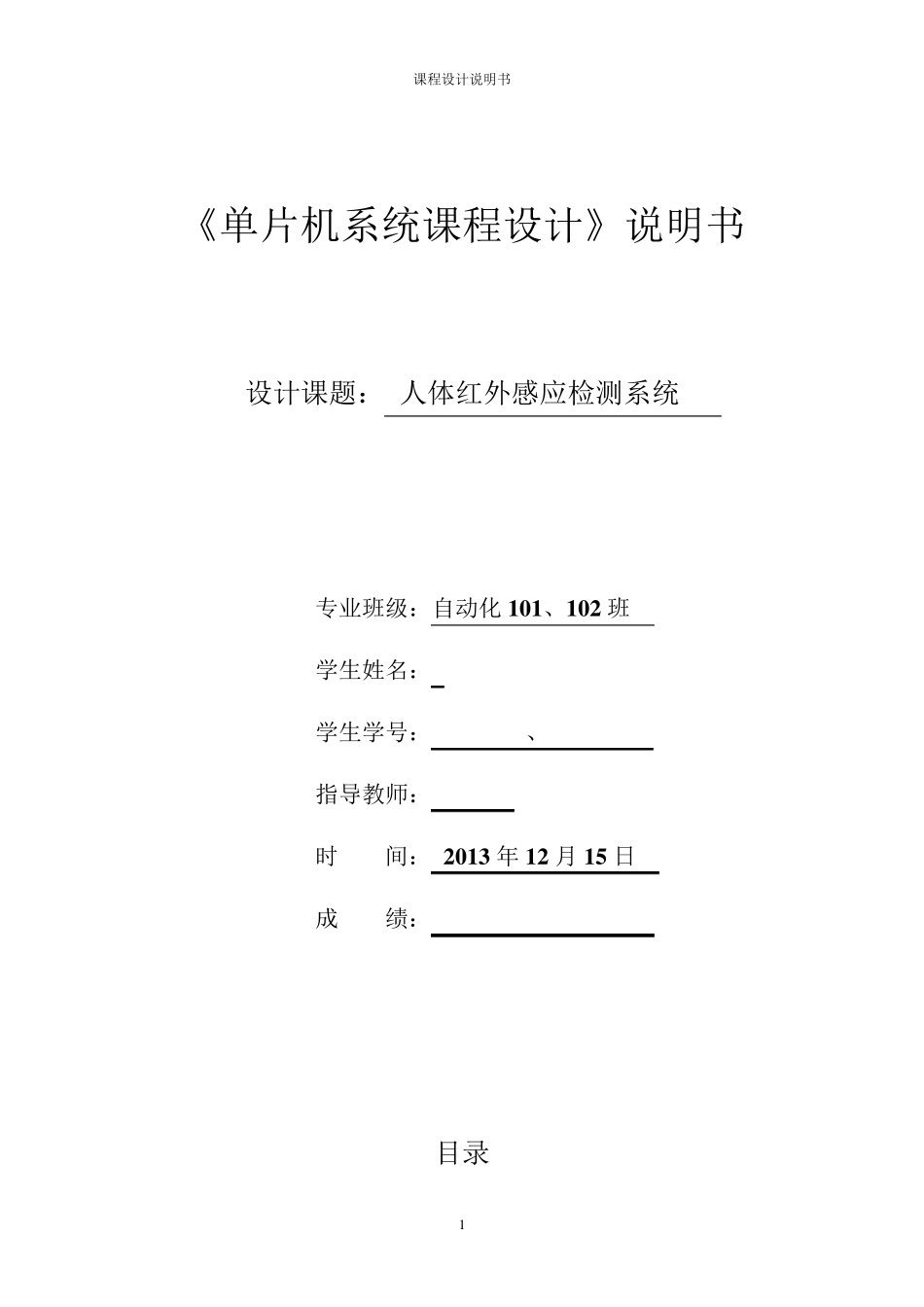

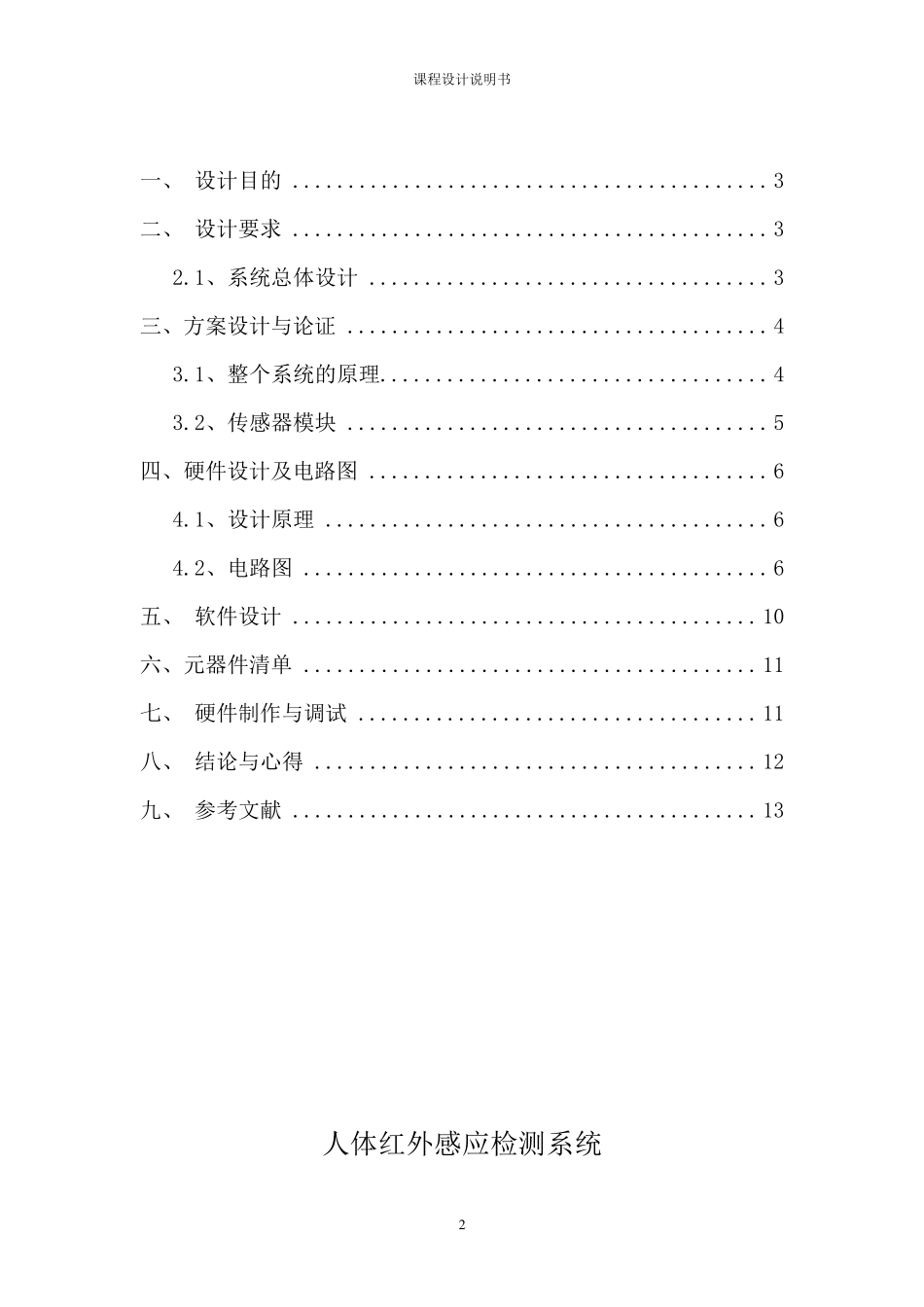

课程设计说明书 1 《单片机系统课程设计》说明书 设计课题： 人体红外感应检测系统 专业班级：自动化1 0 1 、1 0 2 班 学生姓名： 学生学号：********、******** 指导教师： 时 间： 2 0 1 3 年 1 2 月 1 5 日 成 绩： 目录 课程设计说明书 2 一、 设计目的 ........................................... 3 二、 设计要求 ........................................... 3 2.1、系统总体设计 .................................... 3 三、方案设计与论证 ...................................... 4 3.1、整个系统的原理 ................................... 4 3.2、传感器模块 ...................................... 5 四、硬件设计及电路图 .................................... 6 4.1、设计原理 ........................................ 6 4.2、电路图 .......................................... 6 五、 软件设计 .......................................... 10 六、元器件清单 ......................................... 11 七、 硬件制作与调试 .................................... 11 八、 结论与心得 ........................................ 12 九、 参考文献 .......................................... 13 人体红外感应检测系统 课程设计说明书 3 一、设计目的 1、利用单片机实现 HC-SR501 人体红外感应模块功能。所设计人体红外感应检测系统能够检测人是否存在，当感应到人体时进行声光报警和指示。 2、通过本次课程设计加深对单片机课程的全面认识和掌握，对单片机课程的应用进一步的了解。 3、锻炼通过自学与自己探索的方式解决问题的能力。 4、通过此次课程设计将单片机软硬件结合起来对程序进行编辑，校验，锻炼实践能力和理论联系实际的能力。 5、锻炼团队分工合作与协调能力。 二、设计要求 2.1、系统总体设计 单片机以其典型的结构和完善的总线专用寄存器的集中管理,众多的逻辑位操作功能及面向控制的丰富的指令系统，在工业测控、通信系统和家用电器控制领域中得到了广泛的应用,提高了生产效率,也提高了各种电器的性能,给人们的生活和工作带 来了很 大 的便 利。 迄 今 为 止 ,单片机系统和模块主 要用于 工业控制、科 学研 究 和教 学实验等 领域,实现各类 系统在线信号 采 集和监 控功能。...
