人字闸门安装工艺

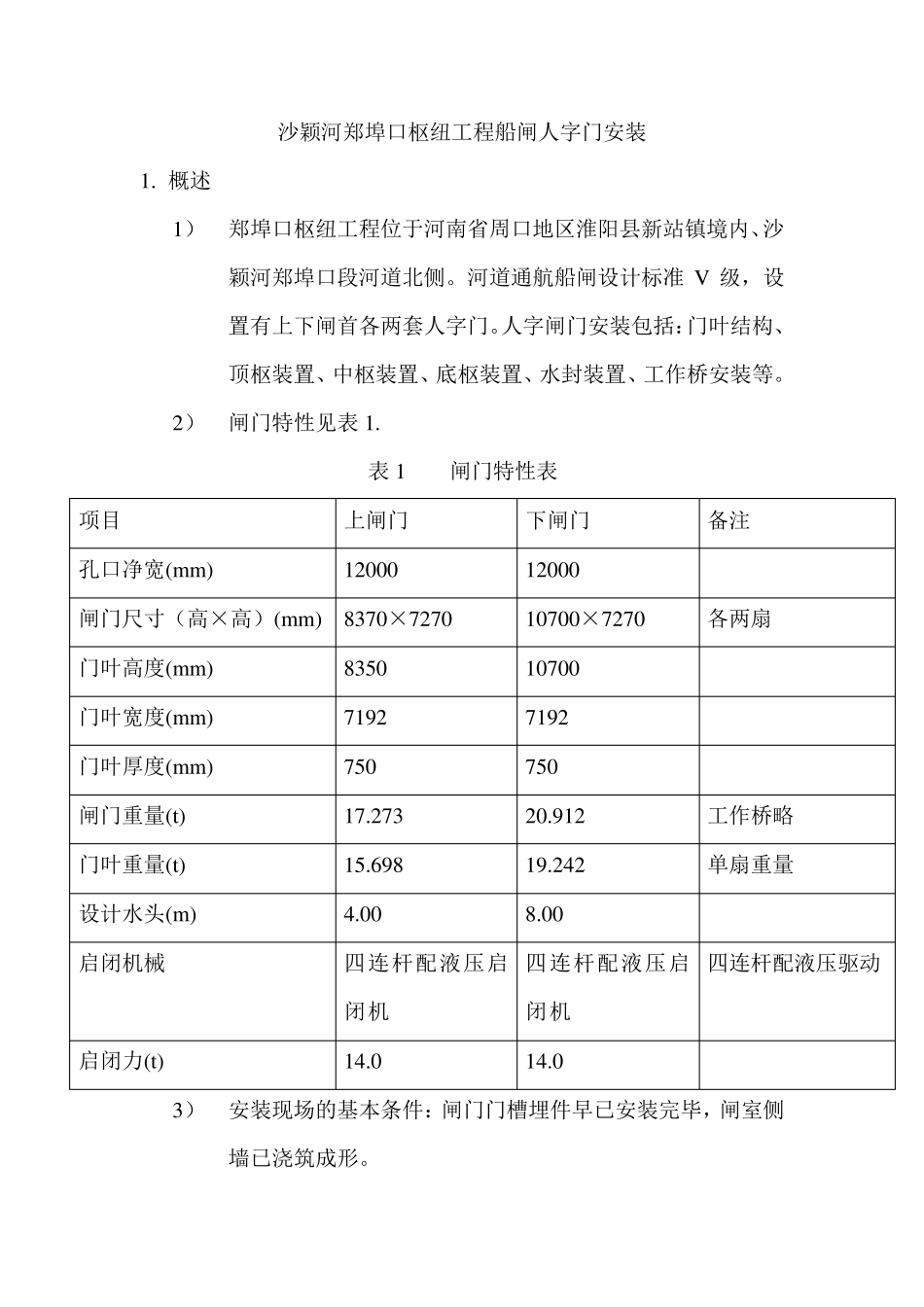

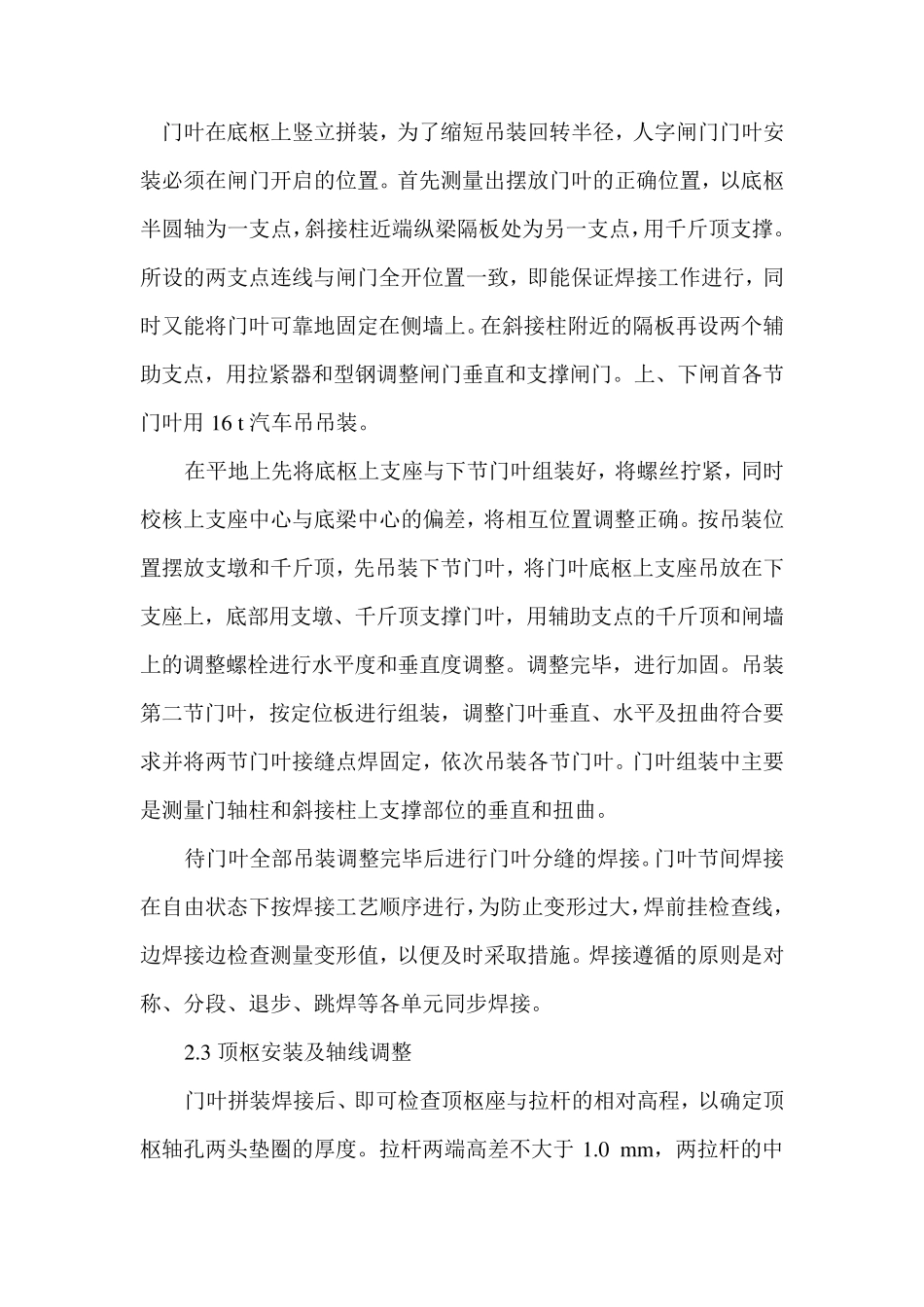

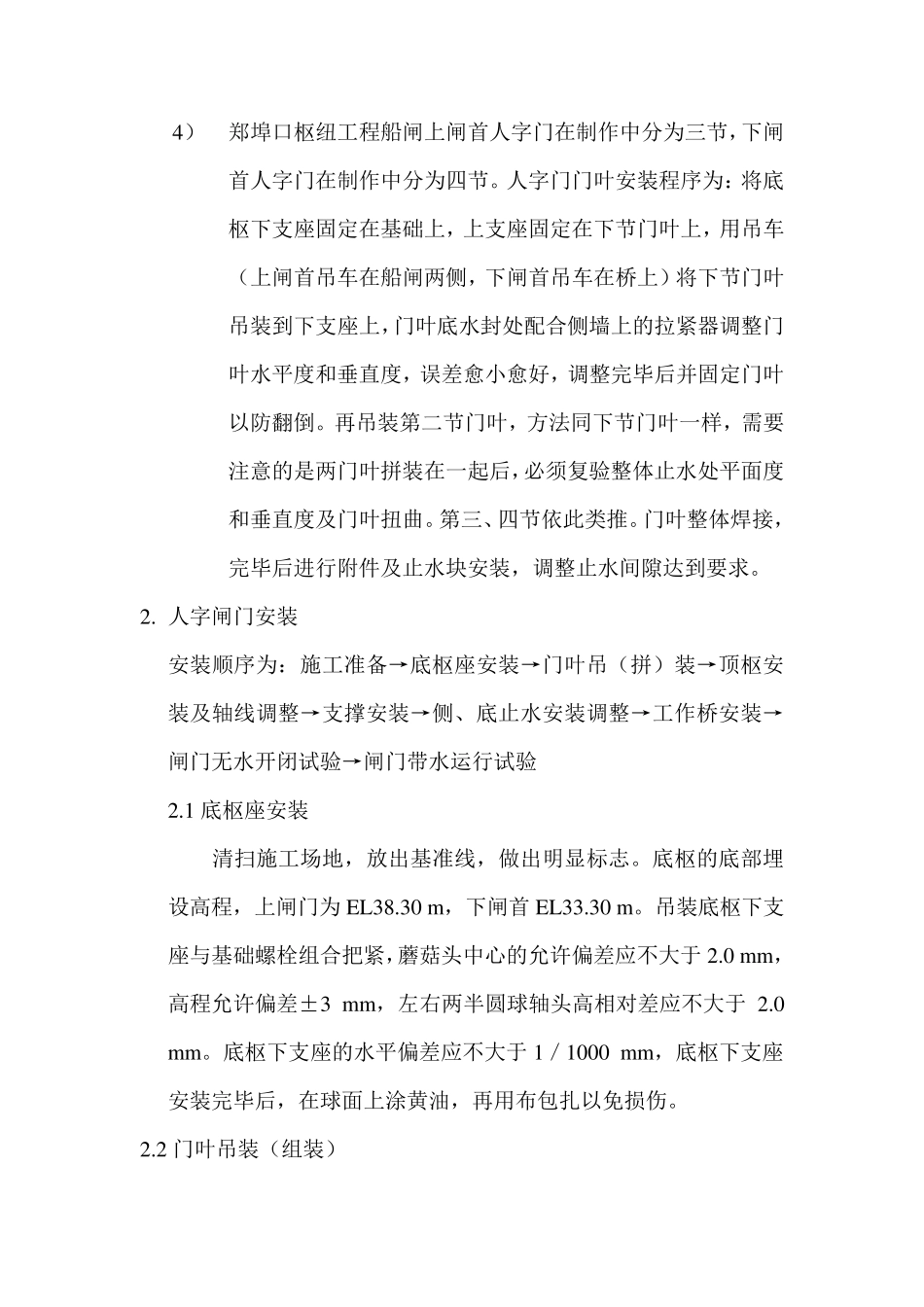

沙颖河郑埠口枢纽工程船闸人字门安装 1. 概述 1） 郑埠口枢纽工程位于河南省周口地区淮阳县新站镇境内、沙颖河郑埠口段河道北侧。河道通航船闸设计标准V 级，设置有上下闸首各两套人字门。人字闸门安装包括：门叶结构、顶枢装置、中枢装置、底枢装置、水封装置、工作桥安装等。 2） 闸门特性见表1. 表1 闸门特性表 项目 上闸门 下闸门 备注 孔口净宽(mm) 12000 12000 闸门尺寸（高×高）(mm) 8370×7270 10700×7270 各两扇 门叶高度(mm) 8350 10700 门叶宽度(mm) 7192 7192 门叶厚度(mm) 750 750 闸门重量(t) 17.273 20.912 工作桥略 门叶重量(t) 15.698 19.242 单扇重量 设计水头(m) 4.00 8.00 启闭机械 四连杆配液压启闭机 四连杆配液压启闭机 四连杆配液压驱动 启闭力(t) 14.0 14.0 3） 安装现场的基本条件：闸门门槽埋件早已安装完毕，闸室侧墙已浇筑成形。 4） 郑埠口枢纽工程船闸上闸首人字门在制作中分为三节，下闸首人字门在制作中分为四节。人字门门叶安装程序为：将底枢下支座固定在基础上，上支座固定在下节门叶上，用吊车（上闸首吊车在船闸两侧，下闸首吊车在桥上）将下节门叶吊装到下支座上，门叶底水封处配合侧墙上的拉紧器调整门叶水平度和垂直度，误差愈小愈好，调整完毕后并固定门叶以防翻倒。再吊装第二节门叶，方法同下节门叶一样，需要注意的是两门叶拼装在一起后，必须复验整体止水处平面度和垂直度及门叶扭曲。第三、四节依此类推。门叶整体焊接，完毕后进行附件及止水块安装，调整止水间隙达到要求。 2. 人字闸门安装 安装顺序为：施工准备→底枢座安装→门叶吊（拼）装→顶枢安装及轴线调整→支撑安装→侧、底止水安装调整→工作桥安装→闸门无水开闭试验→闸门带水运行试验 2.1 底枢座安装 清扫施工场地，放出基准线，做出明显标志。底枢的底部埋设高程，上闸门为 EL38.30 m，下闸首 EL33.30 m。吊装底枢下支座与基础螺栓组合把紧，蘑菇头中心的允许偏差应不大于2.0 m m ，高程允许偏差±3 m m ，左右两半圆球轴头高相对差应不大于2.0 m m 。底枢下支座的水平偏差应不大于1／1000 m m ，底枢下支座安装完毕后，在球面上涂黄油，再用布包扎以免损伤。 2.2 门叶吊装（组装） 门叶在底枢上竖立拼装，为了缩短吊装回转半径，人字闸门门叶安装必须在闸门开启的位置。首先测量出摆放门叶的正确位置，以底枢半圆轴为一支点，斜接柱近端纵梁隔板...
