预绞丝耐张线夹的安装

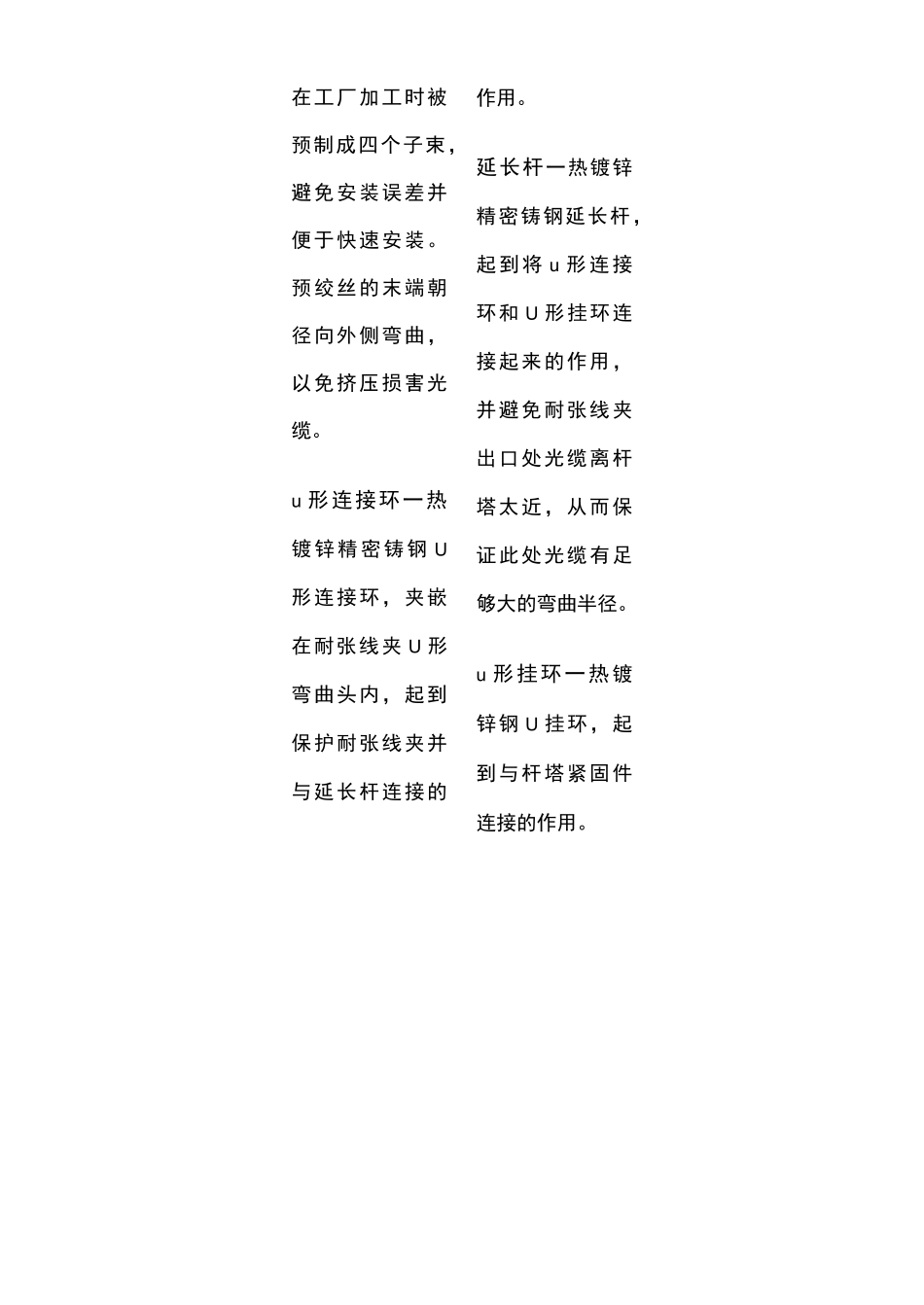

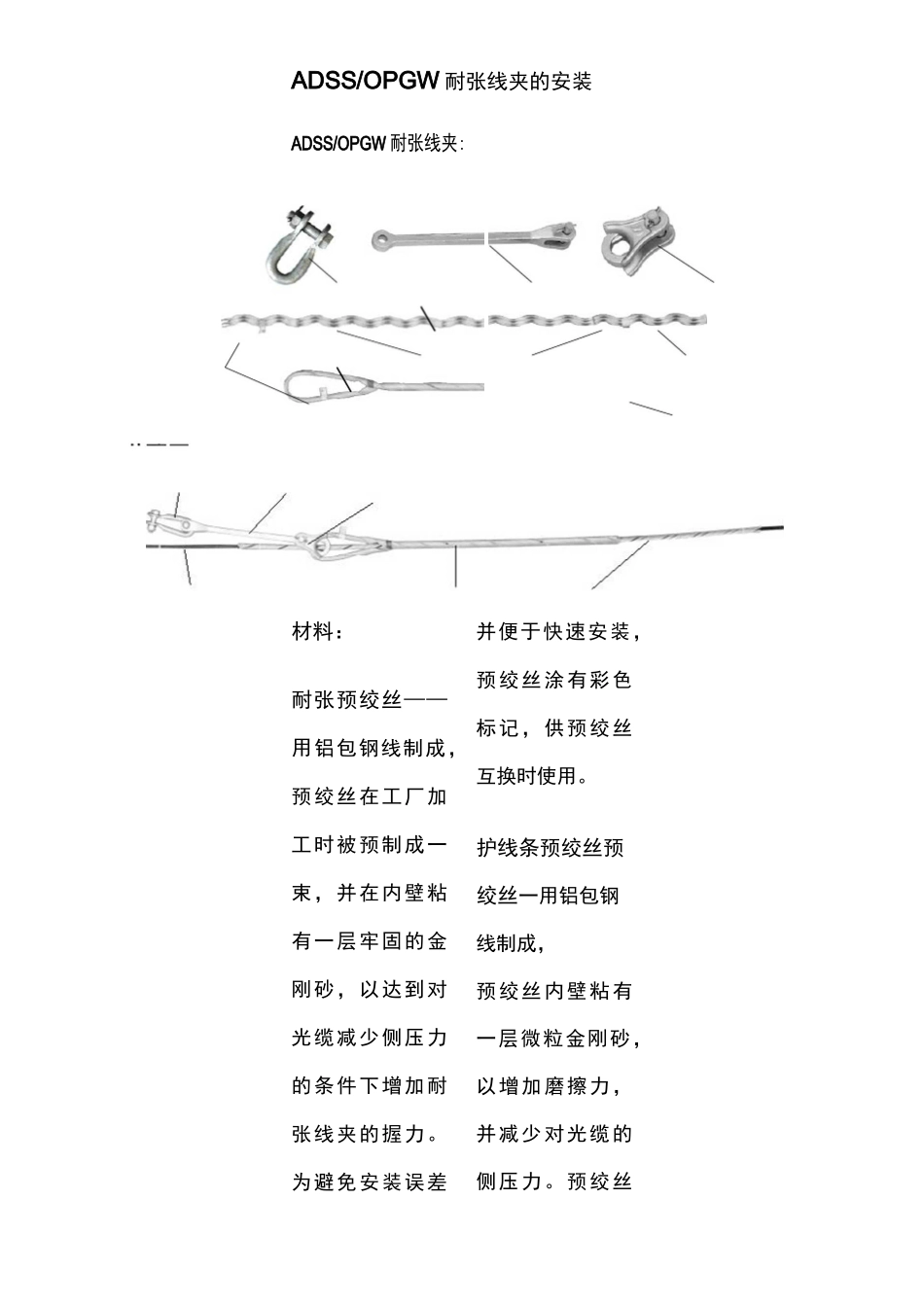

ADSS/OPGW 耐张线夹的安装ADSS/OPGW 耐张线夹:材料：耐张预绞丝——用铝包钢线制成，预绞丝在工厂加工时被预制成一束，并在内壁粘有一层牢固的金刚砂，以达到对光缆减少侧压力的条件下增加耐张线夹的握力。为避免安装误差并便于快速安装，预绞丝涂有彩色标记，供预绞丝互换时使用。护线条预绞丝预绞丝一用铝包钢线制成，预绞丝内壁粘有一层微粒金刚砂，以增加磨擦力，并减少对光缆的侧压力。预绞丝在工厂加工时被预制成四个子束，避免安装误差并便于快速安装。预绞丝的末端朝径向外侧弯曲，以免挤压损害光缆。u 形连接环一热镀锌精密铸钢 U形连接环，夹嵌在耐张线夹 U 形弯曲头内，起到保护耐张线夹并与延长杆连接的作用。延长杆一热镀锌精密铸钢延长杆，起到将 u 形连接环和 U 形挂环连接起来的作用，并避免耐张线夹出口处光缆离杆塔太近，从而保证此处光缆有足够大的弯曲半径。u 形挂环一热镀锌钢 U 挂环，起到与杆塔紧固件连接的作用。3.使耐张预绞丝的两端与光缆平行，依照耐张预绞丝上的色码位置在光缆上用胶带做个标记。以所做标记作为安装护线条预绞丝预绞丝的参照。4.将护线条预绞丝预绞丝的一个子束与光缆平行放置，并将其端部色标与前一步中在光缆上所做的的参照标记对齐。安装方法:10.从识别色码开始，将耐张预绞丝的另一5.从子束中心色标开始缠绕护线条预绞丝端同样缠绕一至二圈。预绞丝，但是应让护线条预绞丝预绞丝的末端处于松散状态。6.重复前一步的操作,确认所有护线条预绞丝全部安装平整自然且无交迭。门.同时缠绕耐张预绞丝的两端直至完成，此过程中要确保其末端沿光缆径向向外弯曲，以免挤压护线条预绞丝预绞丝。一定不要一次性缠绕完一端！7.所有护线预绞丝安装（如 5.所描述的那样）完毕之后，徒手将其末端缠绕平整。（不能使用任何工具，以免损坏或划伤光缆。）12.为了安装方便，也可以将耐张预绞丝的末端约 20cm 的部分分成几个更小的子束。不能使用任何工具，以免损坏或划伤光缆。确使所有预绞丝平整自然均匀地缠绕。8.将耐张预绞丝的色标和护线条预绞丝预绞丝的端部色标对齐。13.WU 形环固定在对应的杆塔紧固夹具±o 耐张线夹安装完毕。说明：1.耐张线夹依所用光缆选用 ADSS 类或OPGW 类。2.耐张线夹按所用光缆外径、光缆最大工作张力（或档距）选配具体型号。3.耐张线夹的具体配置:终端杆塔一 1 套/杆塔，耐张/转角/接续杆塔一 2 套/杆塔。4.本产品只能由经过专业培训的专业人员使用。5.操作...
