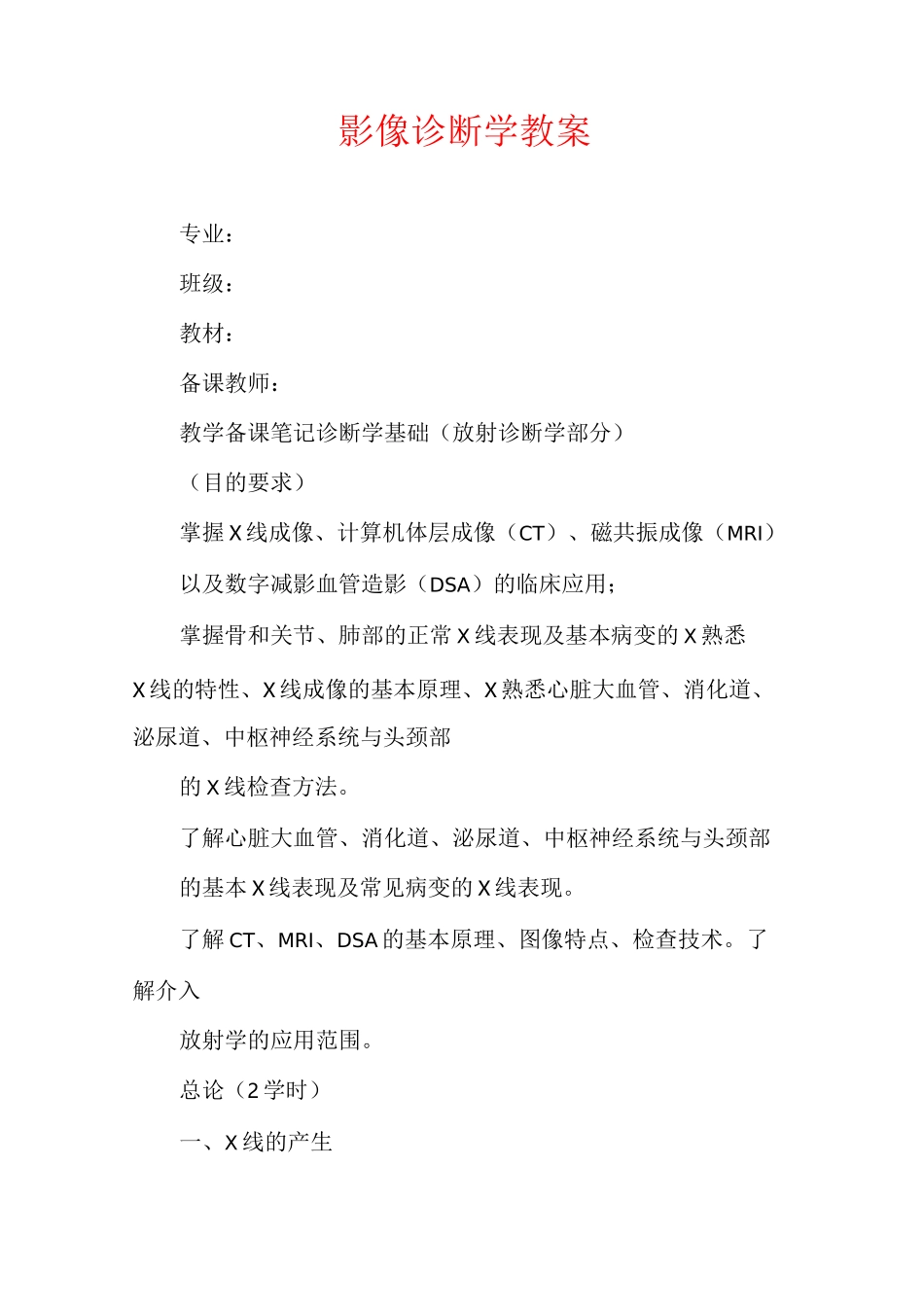

影像诊断学教案专业：班级：教材：备课教师：教学备课笔记诊断学基础（放射诊断学部分）（目的要求）掌握 X 线成像、计算机体层成像（CT）、磁共振成像（MRI）以及数字减影血管造影（DSA）的临床应用；掌握骨和关节、肺部的正常 X 线表现及基本病变的 X 熟悉X 线的特性、X 线成像的基本原理、X 熟悉心脏大血管、消化道、泌尿道、中枢神经系统与头颈部的 X 线检查方法。了解心脏大血管、消化道、泌尿道、中枢神经系统与头颈部的基本 X 线表现及常见病变的 X 线表现。了解 CT、MRI、DSA 的基本原理、图像特点、检查技术。了解介入放射学的应用范围。总论（2 学时）一、X 线的产生X 线是德国物理学家伦琴于 1895 年 11 月 3 日发现的，故科学界又称之伦琴射线。X 线是在真空管内高速行进的电子流撞击钨（或钼）靶产生的一种波长很短的电磁波。X 线装置主要包括 X 线管、变压器和控制器。产生条件：1、自由活动的电子群2、电子群以高速运行3、电子群在高速运动时突然受阻二、X 线特性X 线波长范围：0.0006〜50nm 诊断用波长范围：0.008〜0.031临床应用 X 线的特性有：1、穿透性：与 X 线管管电压有关，管电压越高，产生 X 线波长越短，穿透能力越强，这是 X 线应用于临床的基础。2、荧光效应：X 线可激发荧光物质，产生肉眼可见的荧光，这是 X 线透视的基础。3、感光效应：X 线可使胶片感光，形成潜影，经过显影、定影处理后产生影像，这是 X 线摄影的基础。4、电离效应：X 线使人体电离的程度与吸收的 X 线量成正比例，这是 X 线防护和放射治疗的基础。三、X 线成像原理X 线广泛应用于医学主要是利用上述 X 线的特性及人体组织器官的密度差异，从而在荧光屏或胶片上显影，直接反应出人体正常解剖形态和生理功能，以及病理形态和病理生理的变化。成像的三个条件：1、X 线具有一定的穿透力；2、被穿透的组织结构必须存在密度和厚度差异；3、胶片或荧光屏才能显示具有黑白对比和层次差异的 X 线。四、X 线图像的特点1、密度：物质密度：单位体积中原子的数目，取决于组成物质的原子种类。影像密度：X 线照片上的黑与白，与物质密度是一致的，2、自然对比在人体有些部位例如胸部存在明显的差异，这种自然存在的差异称自然对比。人体组织按照密度高低依次可分为骨骼、软组织、脂肪组织和含气组织等四类。3、人工对比在人体有些部位组织器官与周围结构密度大致相同，缺乏自然对比，当发生病变...
