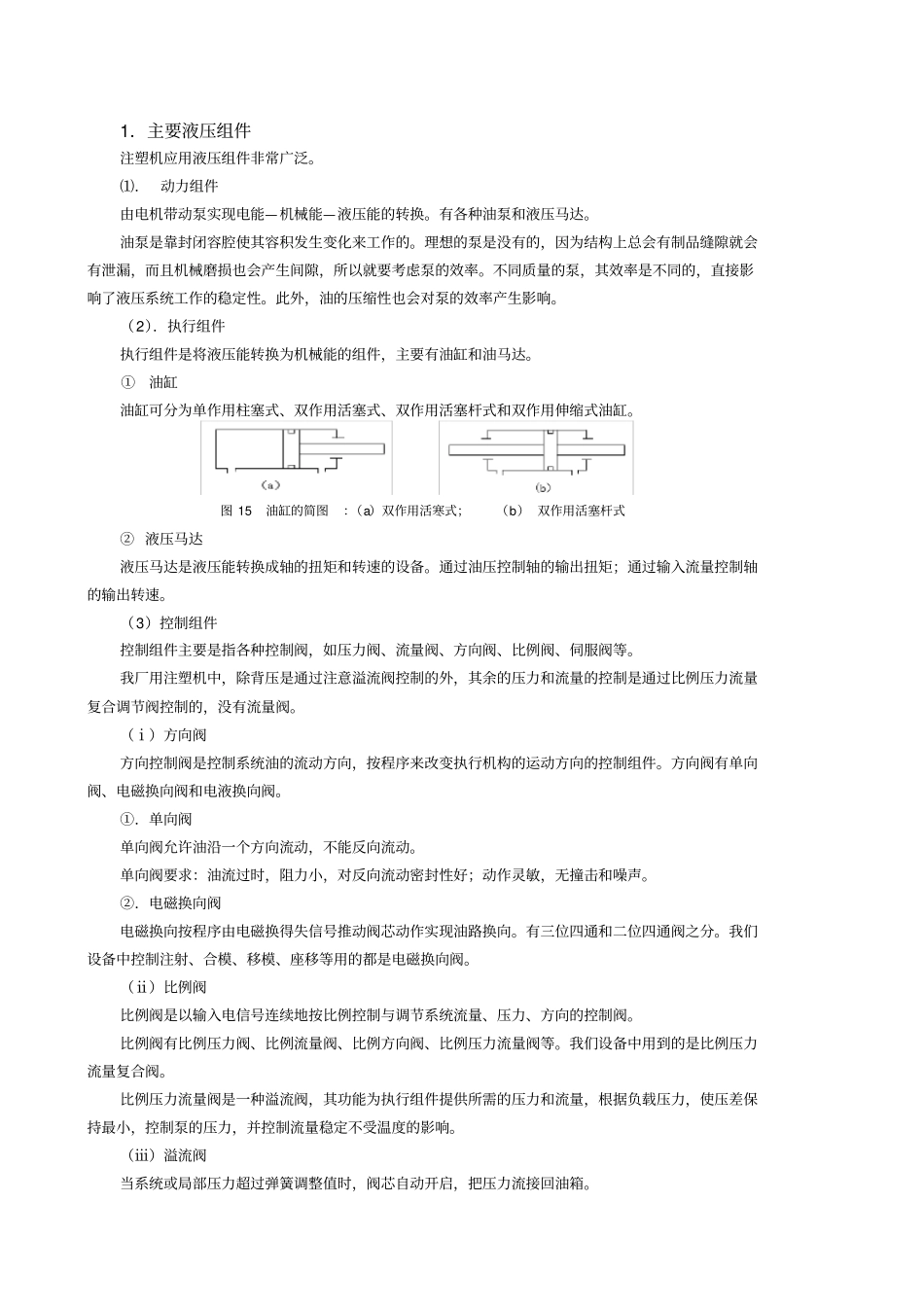

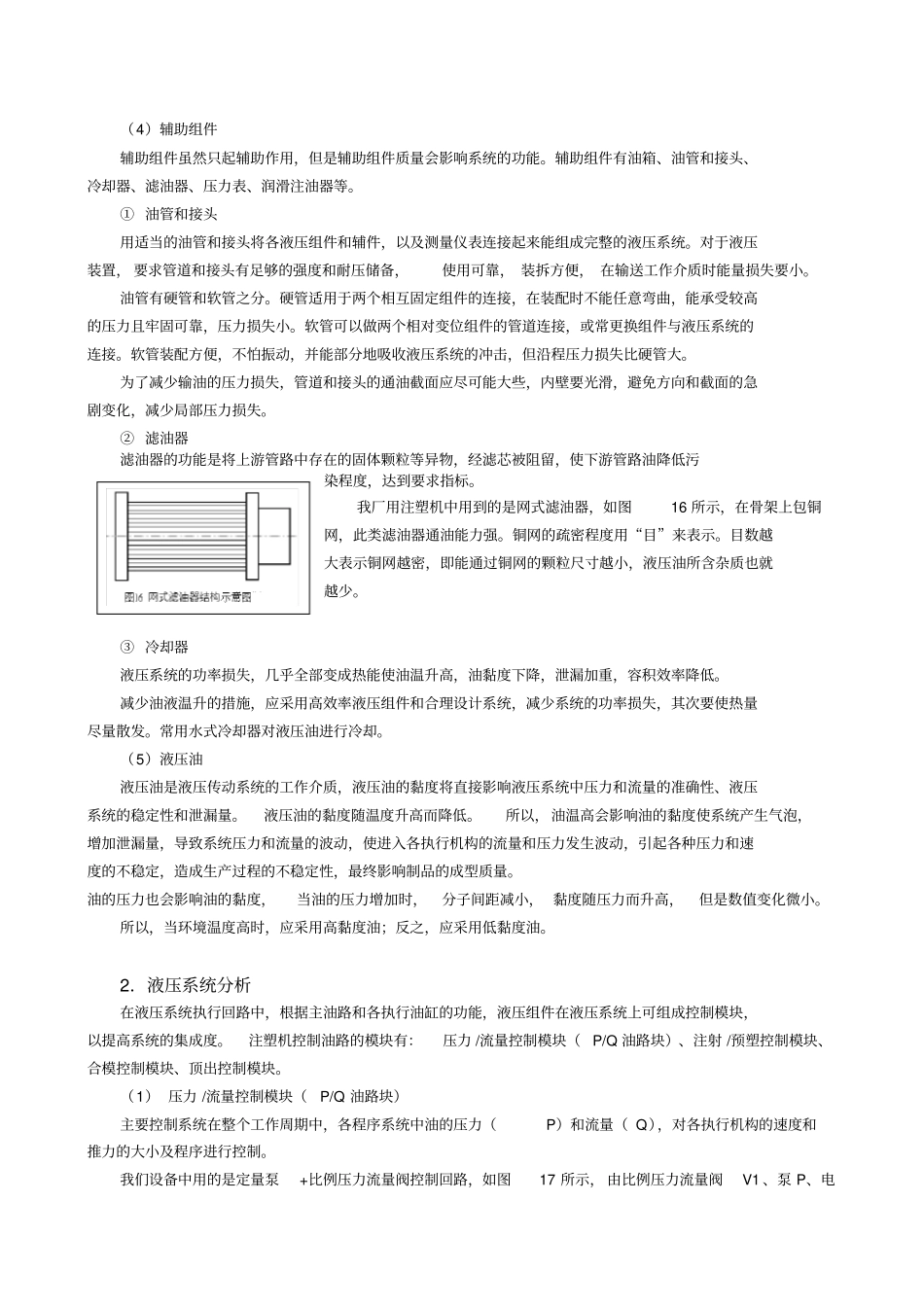

（三）液压系统注塑机是机、电、液一体化、集成化和自动化程度都很高。无论是机械液压式还全液压式，液压部分都占有相当的比值，对注塑机的技术性能、节能、环保以及成本占有重要部分。注塑机液压系统由主回路、执行回路及辅助回路系统组成，如图所示。图 14 油路系统组成图1， 2，3，4， 5，6—分别为合模油缸、滑模油缸、顶出油缸、注射座油缸、注射油缸、液压马达；7，8， 9，10，11，12—分别为油缸的控制模块（CU ）、指令模块（ CM ）；13—系统压力（ P）、流量（ Q）的控制和指令模块；14—泵； 15—电机（ M ）；16—进油过滤器；17—油冷却器；18—油箱； P—进油管路（高压） ； T—回油管路。（低压）油路总管线（ P、 T、P）的上部分是执行回路系统，下部分是主回路系统及辅助回路系统。执行回路系统：主要由各执行机构（油缸）和指令及控制装置（电磁阀）组成。其功能是将进入管路P 的高压油按程序放到油缸的左腔或右腔中去，推动活塞杆执行动作。高压油进入的时间、顺序和位置是通过电磁换向阀来实现的，工作指令通过电信号发给电磁阀的电磁铁，控制其阀芯动作，将控制油路（P）的高压油，进入换向阀推动阀芯动作，将高压油接通到油缸中去；而各油缸中的回油经回油管路T 及辅助油路系统放回油箱。主回路系统：由动力源和控制模块组成。动力源系统（电机、油泵）产生油压（P）和流量（ Q），与指令（ CU ）及控制（ CM ）模块（压力阀、流量阀等）组成回路。从泵来的高压油，进入主管路的时间、顺序、压力及流量，是通过流量阀，压力阀是电磁铁获得，指令的时间、顺序和强弱，由控制其阀芯的推力和开度来确定的。执行回路与主回路之间是通过进油管路P（高压），回油管路T（低压）以及控制回路P（高压）形成“连接网络” 。1．主要液压组件注塑机应用液压组件非常广泛。⑴． 动力组件由电机带动泵实现电能—机械能—液压能的转换。有各种油泵和液压马达。油泵是靠封闭容腔使其容积发生变化来工作的。理想的泵是没有的，因为结构上总会有制品缝隙就会有泄漏，而且机械磨损也会产生间隙，所以就要考虑泵的效率。不同质量的泵，其效率是不同的，直接影响了液压系统工作的稳定性。此外，油的压缩性也会对泵的效率产生影响。（2）．执行组件执行组件是将液压能转换为机械能的组件，主要有油缸和油马达。①油缸油缸可分为单作用柱塞式、双作用活塞式、双作用活塞杆式和双作用伸缩式油缸。图 15 油缸的简图：（...
