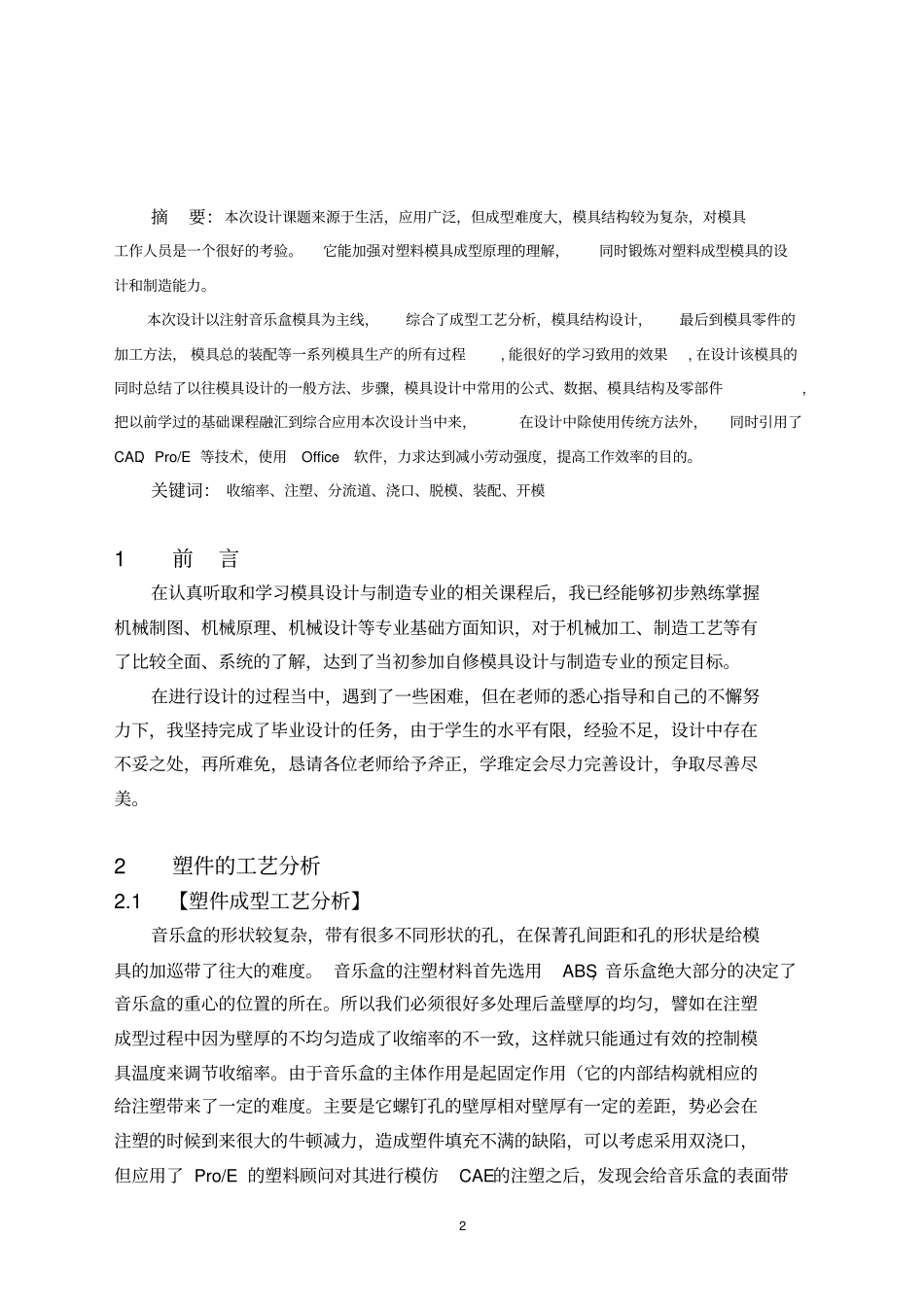

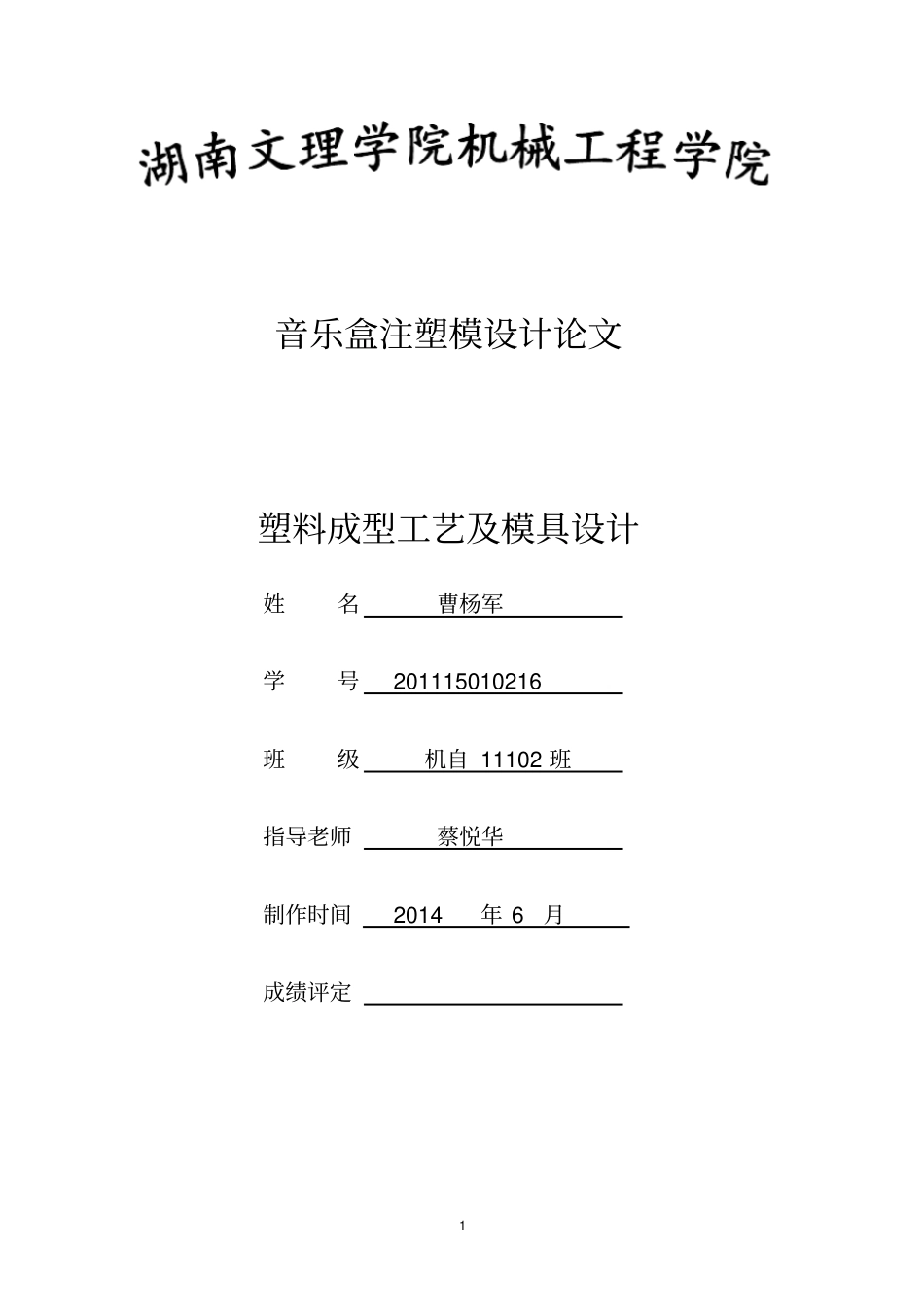

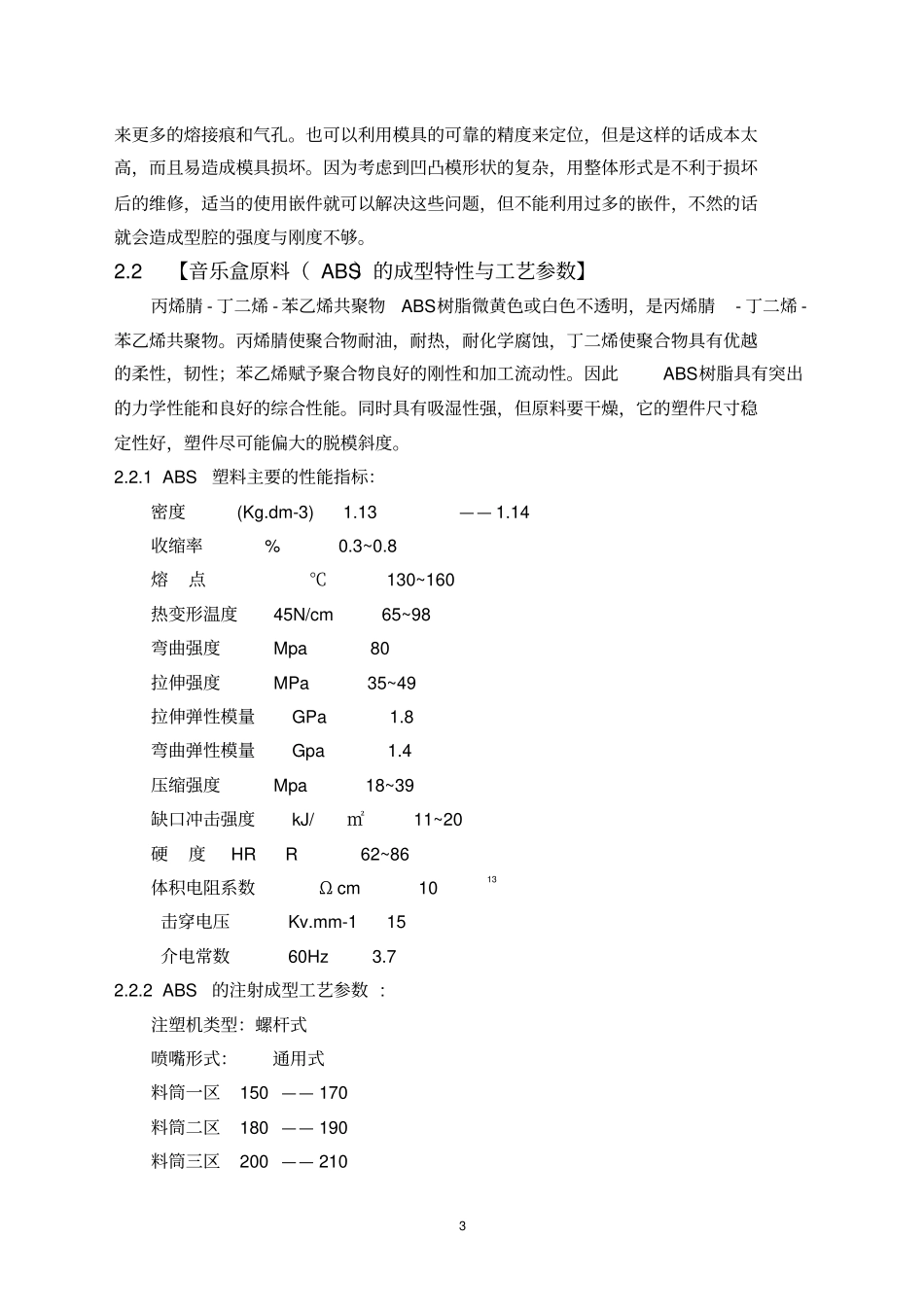

1 音乐盒注塑模设计论文塑料成型工艺及模具设计姓名曹杨军学号 201115010216 班级机自 11102 班指导老师蔡悦华制作时间 2014年 6 月成绩评定2 摘要：本次设计课题来源于生活，应用广泛，但成型难度大，模具结构较为复杂，对模具工作人员是一个很好的考验。它能加强对塑料模具成型原理的理解，同时锻炼对塑料成型模具的设计和制造能力。本次设计以注射音乐盒模具为主线，综合了成型工艺分析，模具结构设计，最后到模具零件的加工方法， 模具总的装配等一系列模具生产的所有过程, 能很好的学习致用的效果, 在设计该模具的同时总结了以往模具设计的一般方法、步骤，模具设计中常用的公式、数据、模具结构及零部件,把以前学过的基础课程融汇到综合应用本次设计当中来，在设计中除使用传统方法外，同时引用了CAD、Pro/E 等技术，使用Office软件，力求达到减小劳动强度，提高工作效率的目的。关键词： 收缩率、注塑、分流道、浇口、脱模、装配、开模1 前言在认真听取和学习模具设计与制造专业的相关课程后，我已经能够初步熟练掌握机械制图、机械原理、机械设计等专业基础方面知识，对于机械加工、制造工艺等有了比较全面、系统的了解，达到了当初参加自修模具设计与制造专业的预定目标。在进行设计的过程当中，遇到了一些困难，但在老师的悉心指导和自己的不懈努力下，我坚持完成了毕业设计的任务，由于学生的水平有限，经验不足，设计中存在不妥之处，再所难免，恳请各位老师给予斧正，学琟定会尽力完善设计，争取尽善尽美。2 塑件的工艺分析2.1 【塑件成型工艺分析】音乐盒的形状较复杂，带有很多不同形状的孔，在保菁孔间距和孔的形状是给模具的加巡带了往大的难度。 音乐盒的注塑材料首先选用ABS，音乐盒绝大部分的决定了音乐盒的重心的位置的所在。所以我们必须很好多处理后盖壁厚的均匀，譬如在注塑成型过程中因为壁厚的不均匀造成了收缩率的不一致，这样就只能通过有效的控制模具温度来调节收缩率。由于音乐盒的主体作用是起固定作用（它的内部结构就相应的给注塑带来了一定的难度。主要是它螺钉孔的壁厚相对壁厚有一定的差距，势必会在注塑的时候到来很大的牛顿减力，造成塑件填充不满的缺陷，可以考虑采用双浇口，但应用了 Pro/E 的塑料顾问对其进行模仿CAE的注塑之后，发现会给音乐盒的表面带3 来更多的熔接痕和气孔。也可以利用模具的可靠的精度来定位，但是这样的话成本太高，而且易造成模具损坏。因为考虑到凹凸模形...
