活套在热轧带钢厂的应用

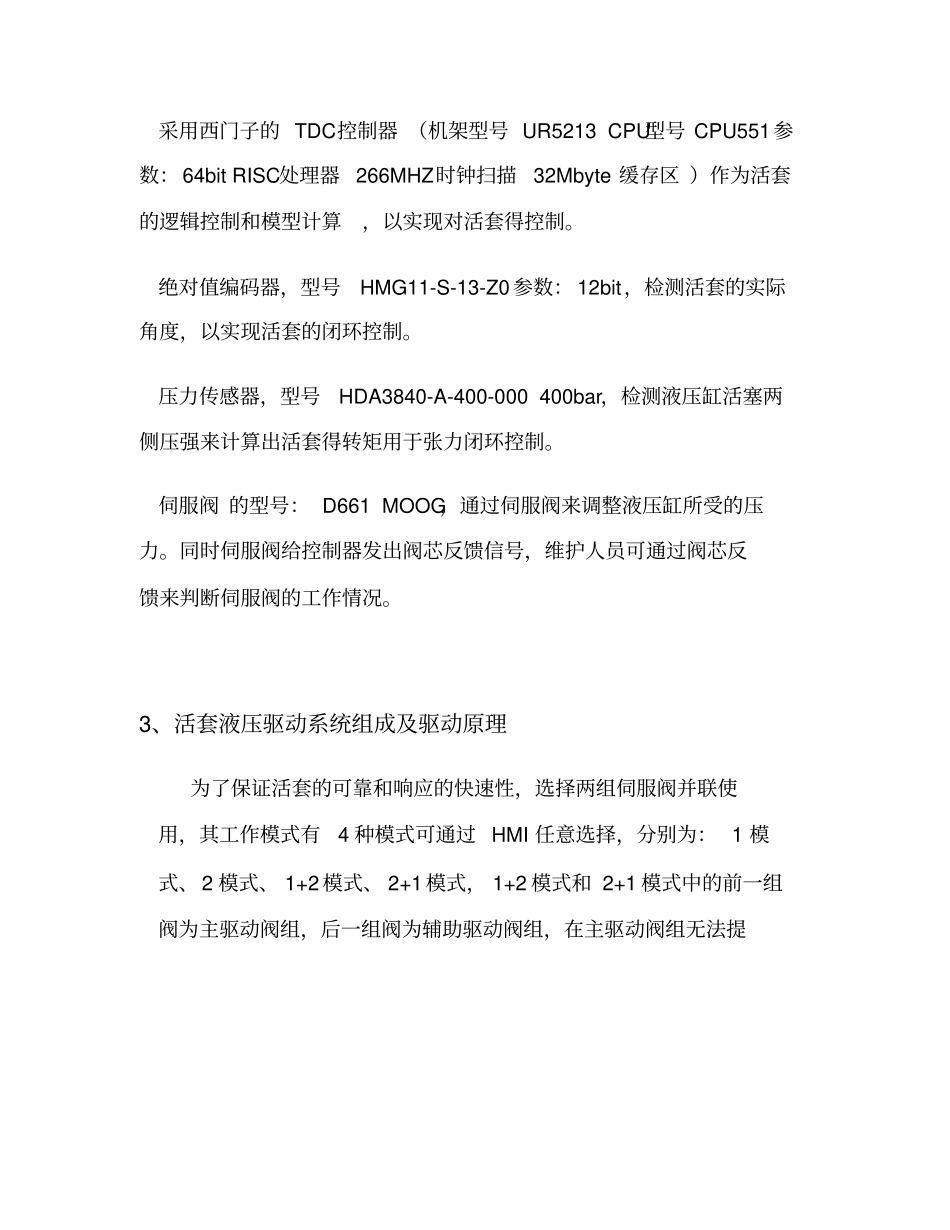

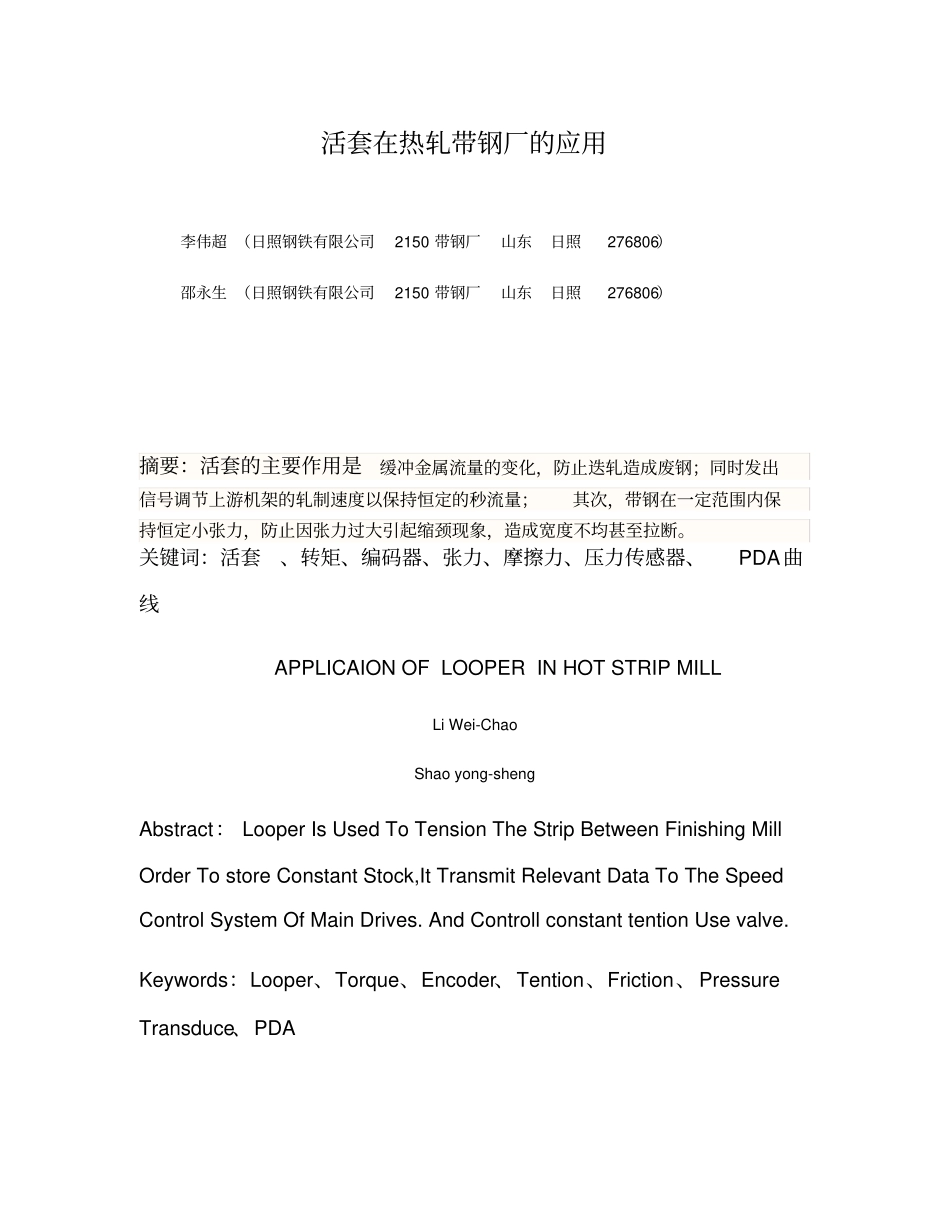

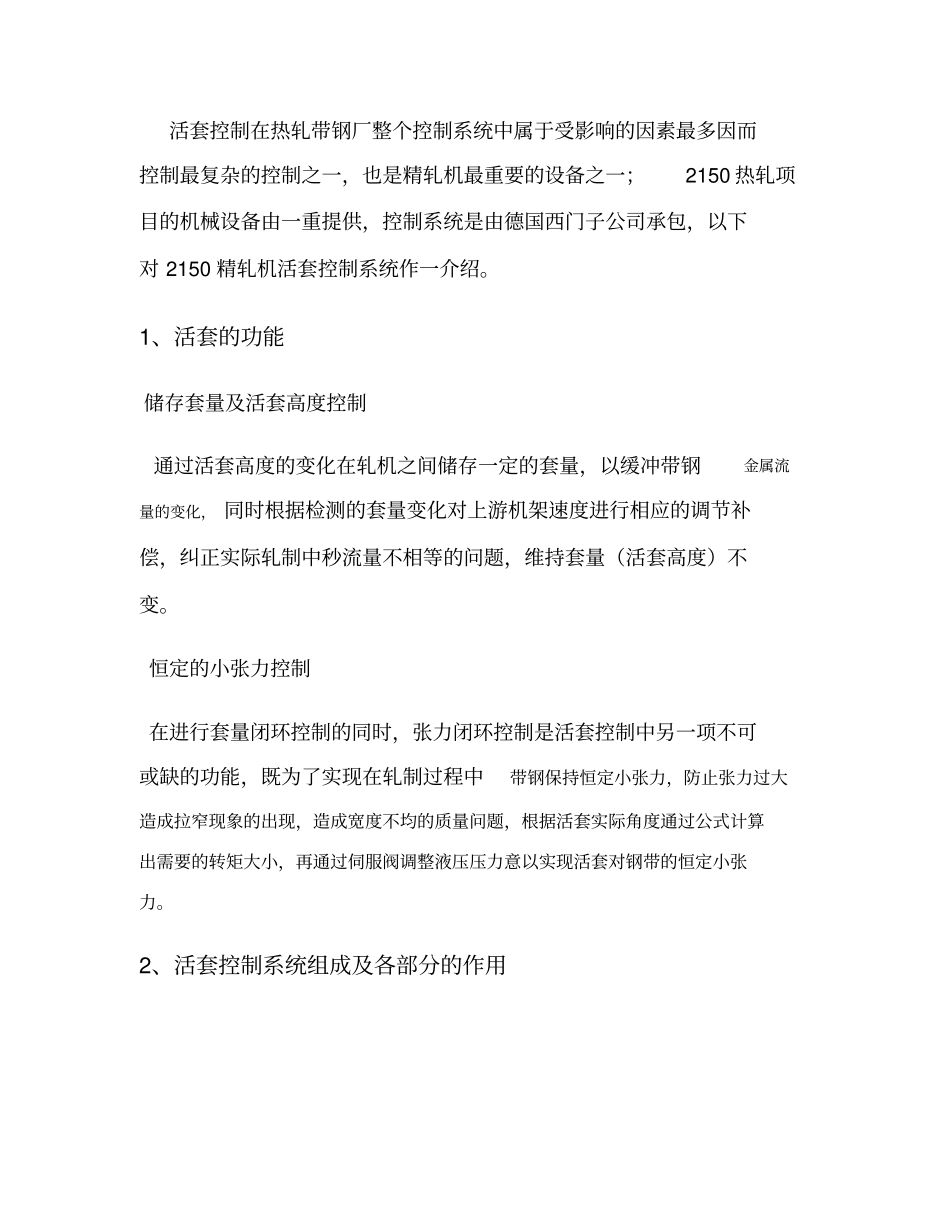

活套在热轧带钢厂的应用李伟超 （日照钢铁有限公司2150 带钢厂山东日照 276806）邵永生 （日照钢铁有限公司2150 带钢厂山东日照 276806）摘要：活套的主要作用是缓冲金属流量的变化，防止迭轧造成废钢；同时发出信号调节上游机架的轧制速度以保持恒定的秒流量；其次，带钢在一定范围内保持恒定小张力，防止因张力过大引起缩颈现象，造成宽度不均甚至拉断。关键词：活套、转矩、编码器、张力、摩擦力、压力传感器、PDA曲线APPLICAION OF LOOPER IN HOT STRIP MILLLi Wei-ChaoShao yong-shengAbstract： Looper Is Used To Tension The Strip Between Finishing Mill Order To store Constant Stock,It Transmit Relevant Data To The Speed Control System Of Main Drives. And Controll constant tention Use valve.Keywords：Looper、Torque、Encoder、Tention、Friction、Pressure Transduce、PDA活套控制在热轧带钢厂整个控制系统中属于受影响的因素最多因而控制最复杂的控制之一，也是精轧机最重要的设备之一；2150 热轧项目的机械设备由一重提供，控制系统是由德国西门子公司承包，以下对 2150 精轧机活套控制系统作一介绍。1、活套的功能储存套量及活套高度控制通过活套高度的变化在轧机之间储存一定的套量，以缓冲带钢金属流量的变化， 同时根据检测的套量变化对上游机架速度进行相应的调节补偿，纠正实际轧制中秒流量不相等的问题，维持套量（活套高度）不变。恒定的小张力控制在进行套量闭环控制的同时，张力闭环控制是活套控制中另一项不可或缺的功能，既为了实现在轧制过程中带钢保持恒定小张力，防止张力过大造成拉窄现象的出现，造成宽度不均的质量问题，根据活套实际角度通过公式计算出需要的转矩大小，再通过伺服阀调整液压压力意以实现活套对钢带的恒定小张力。2、活套控制系统组成及各部分的作用采用西门子的 TDC控制器 （机架型号 UR5213 CPU型号 CPU551 参数：64bit RISC 处理器 266MHZ 时钟扫描 32Mbyte 缓存区 ）作为活套的逻辑控制和模型计算，以实现对活套得控制。绝对值编码器，型号 HMG11-S-13-Z0 参数： 12bit，检测活套的实际角度，以实现活套的闭环控制。压力传感器，型号HDA3840-A-400-000 400bar ，检测液压缸活塞两侧压强来计算出活套得转矩用于张力闭环控制。伺服阀 的型号： D661 MOOG，通过伺服阀来调整液压缸所受的压力。同时伺服阀...
