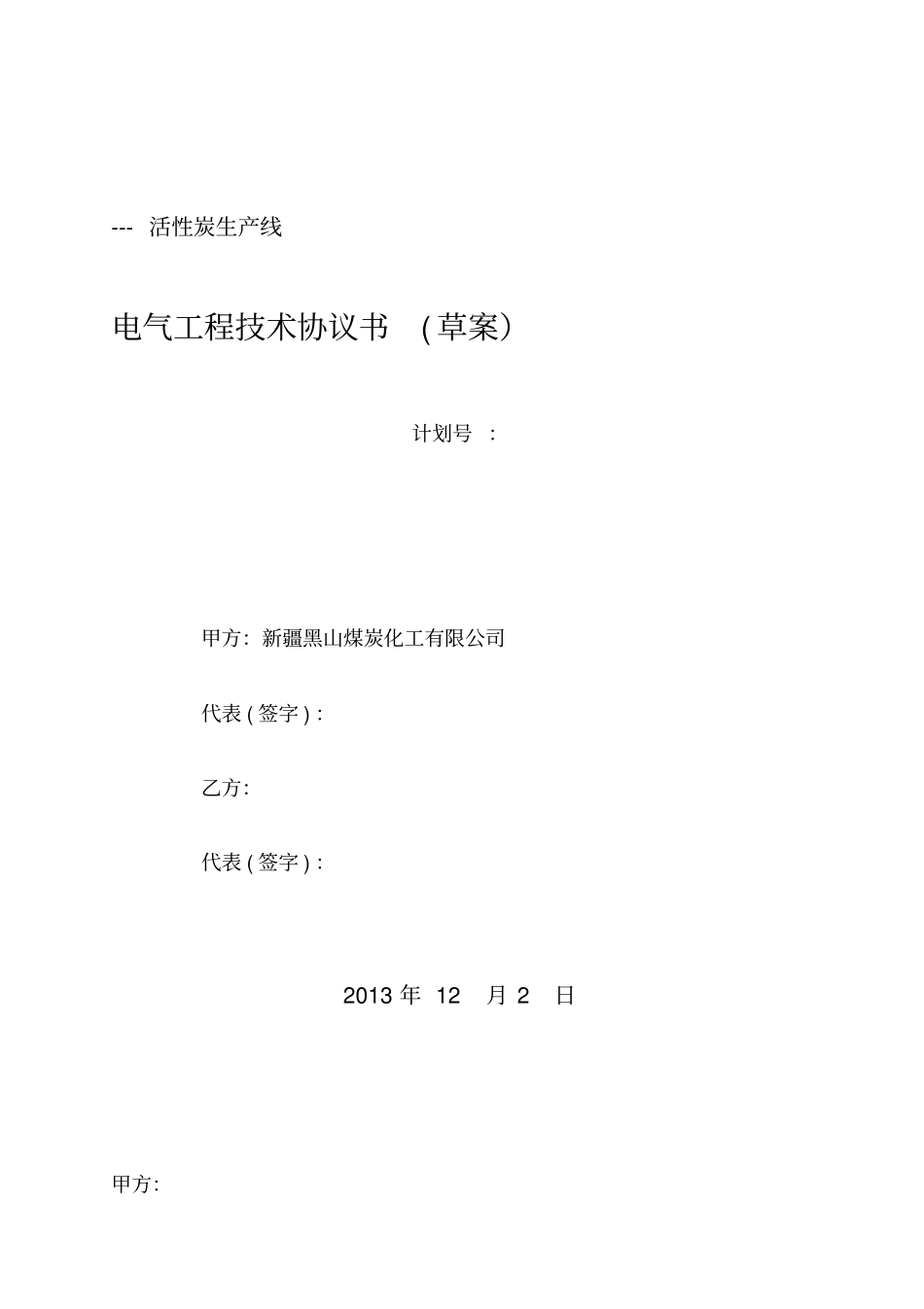

--- 活性炭生产线电气工程技术协议书( 草案）计划号 ：甲方：新疆黑山煤炭化工有限公司代表 ( 签字 ) ：乙方：代表 ( 签字 ) ：2013 年 12 月 2 日甲方：乙方：就新疆黑山煤化工有限公司的年产2 万吨活性炭生产线电气工程订货事宜及所涉及的技术问题进行了协商，甲、乙双方达成共识，形成以下协议条款：一、总则新疆黑山煤化工有限公司( 以下简称甲方 ) 与（以下简称乙方）经双方友好协商达成以下具体协议：1. 简况1．1本技术规范书适用于新疆黑山煤化工有限公司活性炭生产线的功能设计、结构、性能和实验等方面的技术要求。1．2本技术规范书所提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，乙方保证提供符合现行技术规范书和现行工业标准的优质产品。1．3乙方提供的产品应完全符合甲方以书面方式提出的有关各供货设备的技术条文。1．4在签订合同之后，甲方有权提出因规范标准和规程发生变化而产生的一些补充修改要求，具体款项由甲、乙双方共同商定。2、乙方的责任2．1乙方应严格按照甲方提供的技术资料、进行生产、严格执行甲方所提供的技术资料中的制造规范和检验标准。2．2乙方负责履行设备制造和交货进度。乙方保证不能因正在履约的其它工程及其他任何原因，而影响到本投标设备按期保质保量的完成与交货。2．3甲方与乙方执行的标准不一致时，按较高标准执行。2．4乙方在设备制造过程中发生侵犯专利权的行为时，其侵权责任与甲方无关，应由乙方承担相应的责任，并不得影响甲方的利益。二、破碎炭生产线电气分布图（详见附图）三、压片炭生产线电气分布图（详见附图）四、活性炭生产线整体设计方案说明1、总体方案概述本工程为新疆黑山煤化工有限公司新建2 万吨 /年活性炭工程，工程内容包括破碎炭生产工艺线和压片炭生产工艺线。破碎炭生产线工段包括：干选工段、炭化工段、活化工段、筛包工段。压片炭生产线工段包括：加料工段、磨粉工段、制片工段、炭化工段、活化工段、筛包工段、制粉工段。根据生产线设备分布情况，电气控制系统分为破碎炭系统和压片炭系统设计，系统各工段设配电柜、控制柜和触摸屏（本地操作监控），破碎炭系统和压片炭系统分别设总配电柜，用于各自系统工段配电柜供电，监控室分别对破碎炭系统和压片炭系统设备进行操作、授权本地操作、状态监控、历史记录等。2、供配电方案根据各工段设备的容量及运行要求，采用交流接触器或变频器驱动设备。为...
