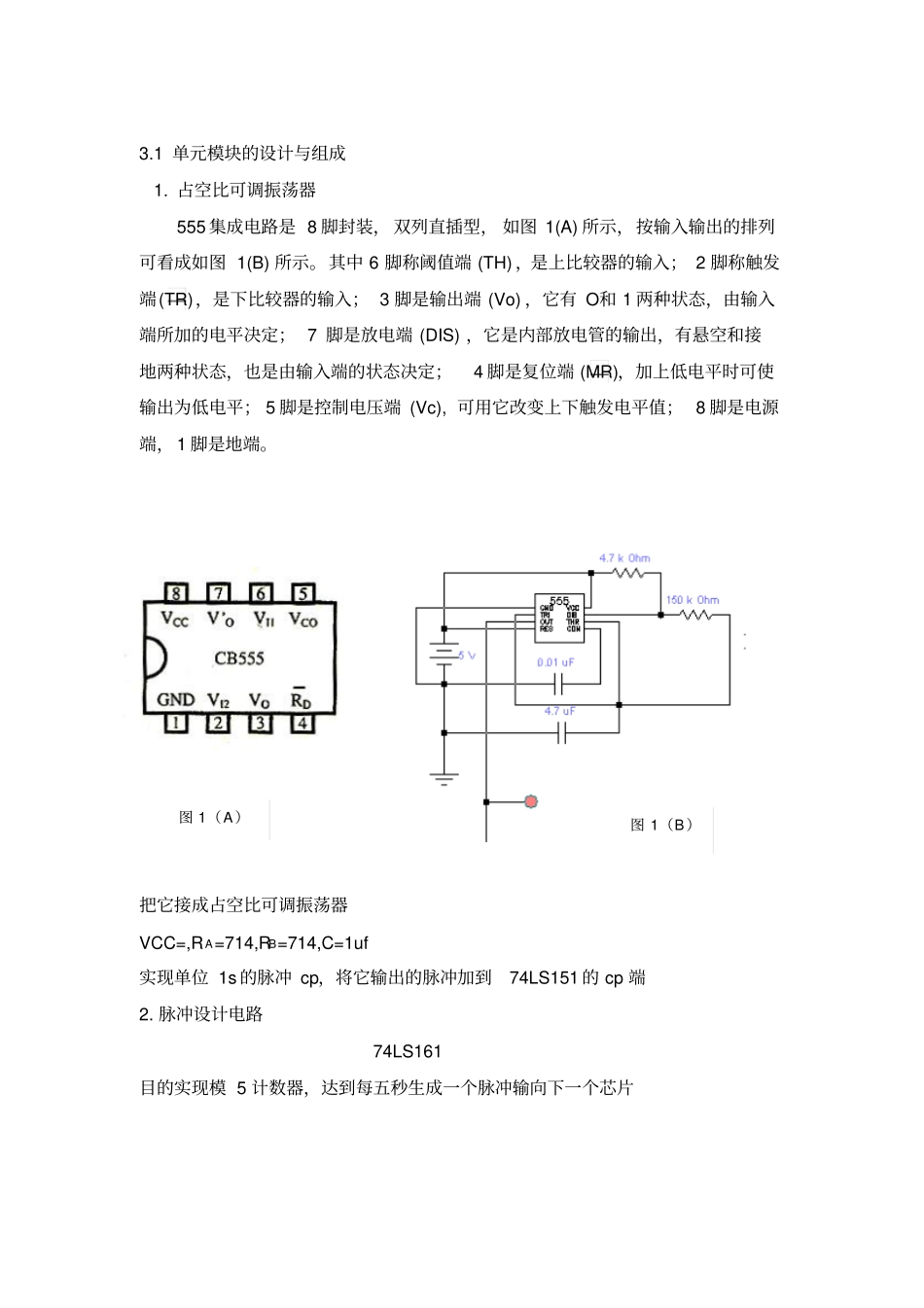

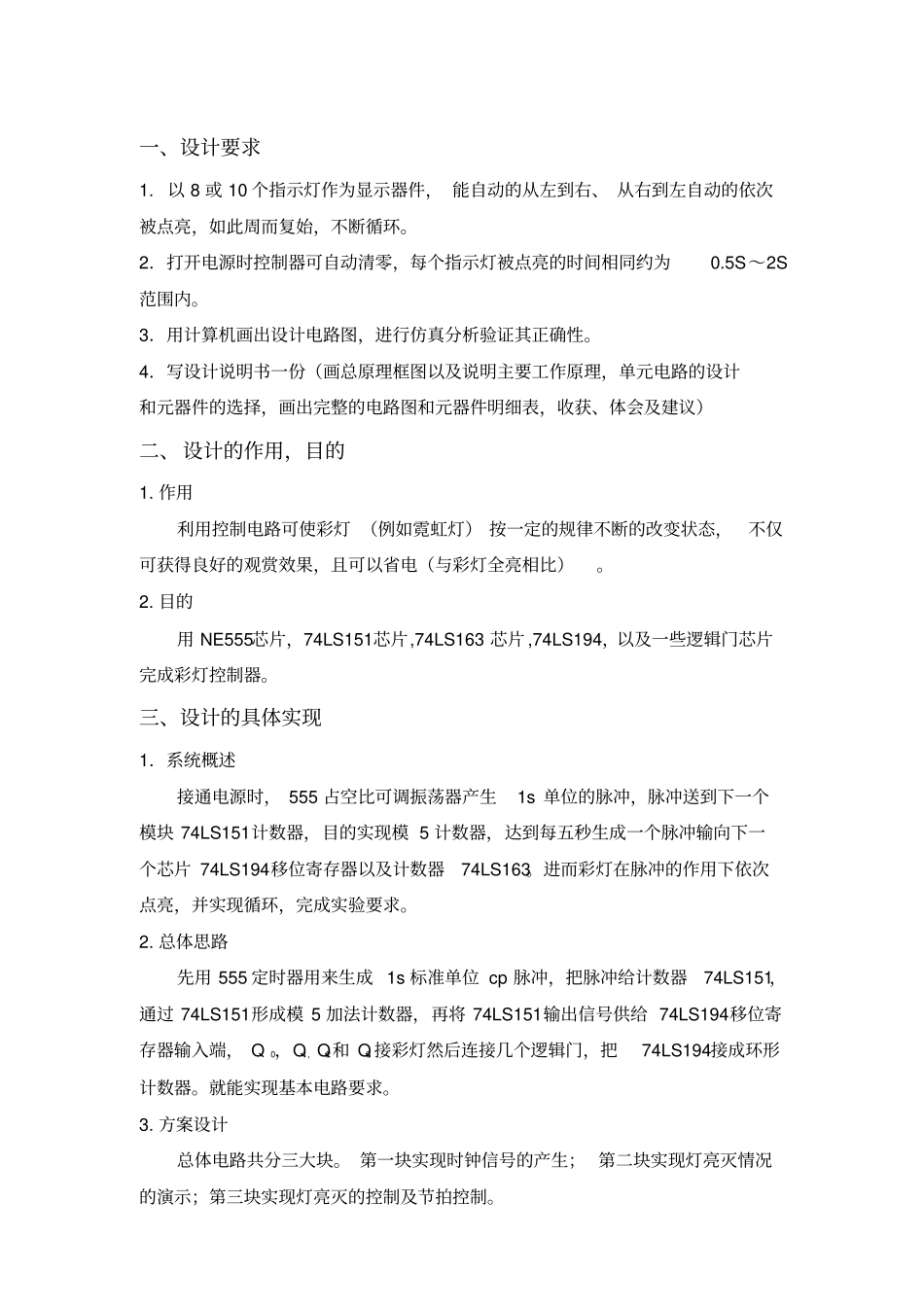

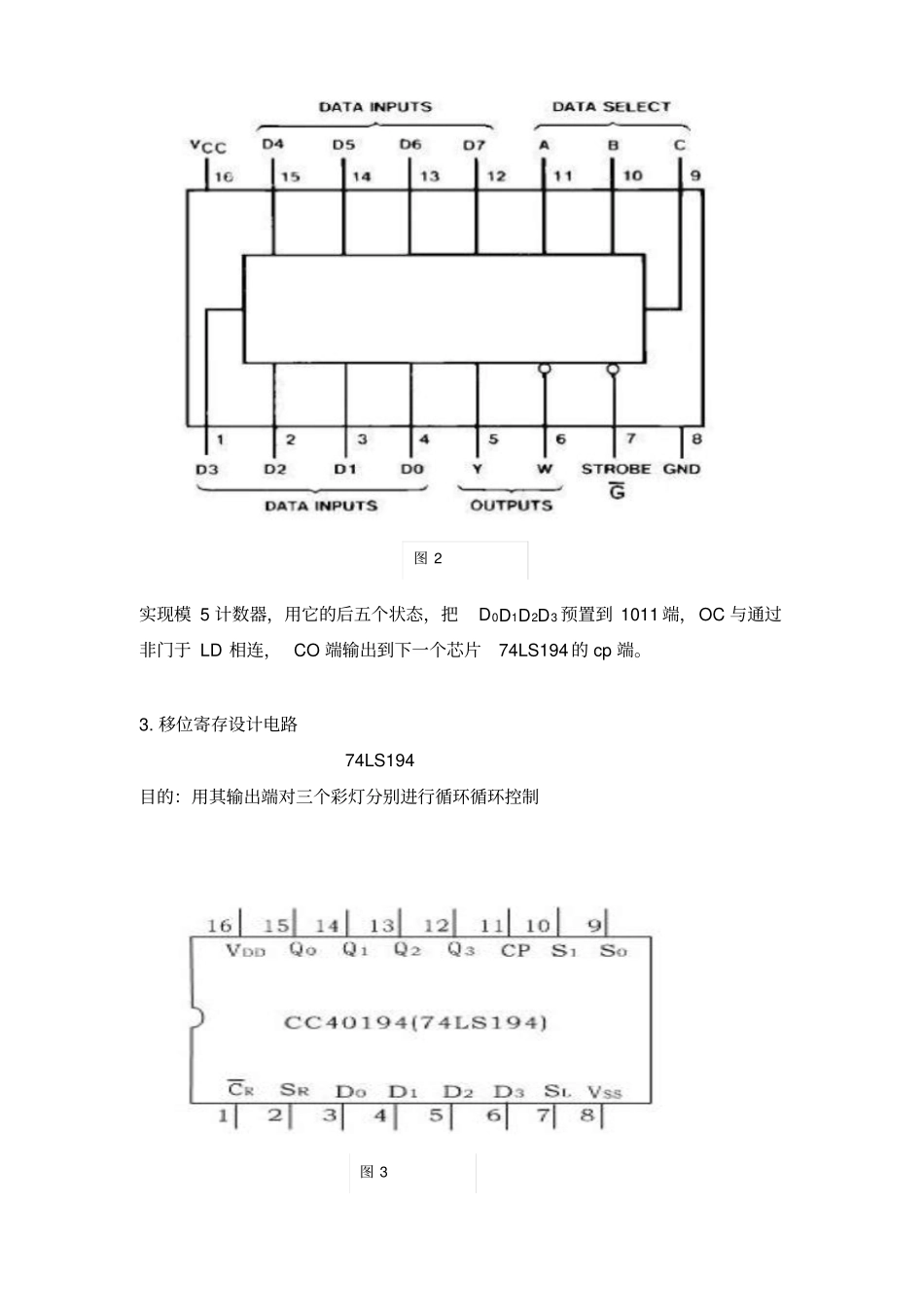

一、设计要求1. 以 8 或 10 个指示灯作为显示器件， 能自动的从左到右、 从右到左自动的依次被点亮，如此周而复始，不断循环。2．打开电源时控制器可自动清零，每个指示灯被点亮的时间相同约为0.5S～2S范围内。3．用计算机画出设计电路图，进行仿真分析验证其正确性。4．写设计说明书一份（画总原理框图以及说明主要工作原理，单元电路的设计和元器件的选择，画出完整的电路图和元器件明细表，收获、体会及建议）二、设计的作用，目的1. 作用利用控制电路可使彩灯 （例如霓虹灯） 按一定的规律不断的改变状态，不仅可获得良好的观赏效果，且可以省电（与彩灯全亮相比）。2. 目的用 NE555芯片，74LS151芯片,74LS163 芯片 ,74LS194，以及一些逻辑门芯片完成彩灯控制器。三、设计的具体实现1．系统概述接通电源时， 555 占空比可调振荡器产生1s 单位的脉冲，脉冲送到下一个模块 74LS151计数器，目的实现模 5 计数器，达到每五秒生成一个脉冲输向下一个芯片 74LS194移位寄存器以及计数器74LS163。进而彩灯在脉冲的作用下依次点亮，并实现循环，完成实验要求。2. 总体思路先用 555 定时器用来生成 1s 标准单位 cp 脉冲，把脉冲给计数器74LS151，通过 74LS151形成模 5 加法计数器，再将 74LS151输出信号供给 74LS194移位寄存器输入端， Q 0，Q1，Q2和 Q3 接彩灯然后连接几个逻辑门，把74LS194接成环形计数器。就能实现基本电路要求。3. 方案设计总体电路共分三大块。 第一块实现时钟信号的产生； 第二块实现灯亮灭情况的演示；第三块实现灯亮灭的控制及节拍控制。3.1 单元模块的设计与组成 1. 占空比可调振荡器555 集成电路是 8 脚封装， 双列直插型， 如图 1(A) 所示，按输入输出的排列可看成如图 1(B) 所示。其中 6 脚称阈值端 (TH) ，是上比较器的输入； 2 脚称触发端(TR)，是下比较器的输入； 3 脚是输出端 (Vo) ，它有 O和 1 两种状态，由输入端所加的电平决定； 7 脚是放电端 (DIS) ，它是内部放电管的输出，有悬空和接地两种状态，也是由输入端的状态决定；4 脚是复位端 (MR)，加上低电平时可使输出为低电平； 5 脚是控制电压端 (Vc), 可用它改变上下触发电平值； 8 脚是电源端， 1 脚是地端。把它接成占空比可调振荡器VCC=,RA=714,RB=714,C=1uf 实现单位 1s 的脉冲 cp，将它输出的脉冲加到74LS151 的 cp 端2. 脉冲设计电路74LS161 目的实现模 5 计数...
