海上隔水管资料

海上隔水管资料_第1页
1/10
海上隔水管资料_第2页
2/10
海上隔水管资料_第3页
3/10

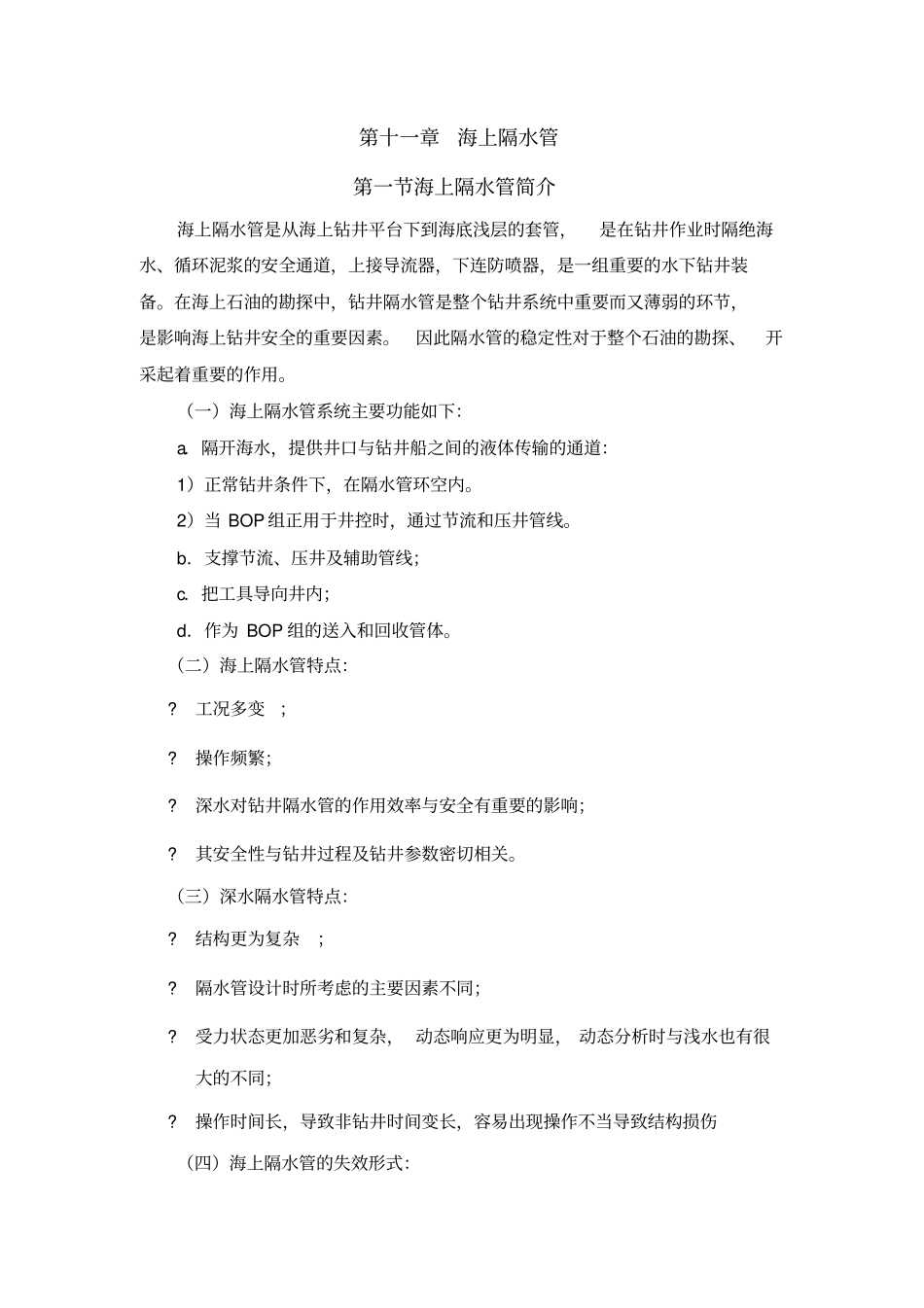

第十一章海上隔水管第一节海上隔水管简介海上隔水管是从海上钻井平台下到海底浅层的套管,是在钻井作业时隔绝海水、循环泥浆的安全通道,上接导流器,下连防喷器,是一组重要的水下钻井装备。在海上石油的勘探中,钻井隔水管是整个钻井系统中重要而又薄弱的环节,是影响海上钻井安全的重要因素。因此隔水管的稳定性对于整个石油的勘探、开采起着重要的作用。(一)海上隔水管系统主要功能如下:a.隔开海水,提供井口与钻井船之间的液体传输的通道:1)正常钻井条件下,在隔水管环空内。2)当 BOP 组正用于井控时,通过节流和压井管线。b.支撑节流、压井及辅助管线;c.把工具导向井内;d.作为 BOP 组的送入和回收管体。(二)海上隔水管特点:?工况多变;?操作频繁;?深水对钻井隔水管的作用效率与安全有重要的影响;?其安全性与钻井过程及钻井参数密切相关。(三)深水隔水管特点:?结构更为复杂;?隔水管设计时所考虑的主要因素不同;?受力状态更加恶劣和复杂, 动态响应更为明显, 动态分析时与浅水也有很大的不同;?操作时间长,导致非钻井时间变长,容易出现操作不当导致结构损伤(四)海上隔水管的失效形式:1、隔水管灾难性破坏2、隔水管爆裂3、隔水管塌陷(静水压溃)4、涡激振动导致开口破坏5、隔水管最下部接头处( LMRP 上部)断裂6、隔水管磨损第二节 海上隔水管系统组成及工作原理(一)隔水管系统的组成1卡盘 /万向节2分流器3上部挠性接头4伸缩节5张力环6中间挠性管7上部接头8隔水管9隔水管适配器10单挠性接头11防喷器接头12井口接头13井口(二)海上隔水管系统配套设备1、卡盘(液压连接装置)隔水管液压上紧装置放在转盘上,当提起隔水管和连接隔水时, 将隔水管柱和 BOP 组件坐在盘上,卡盘内径和转盘内径相同。其主要作用在于夹紧水管,便于快速连接和拆卸隔水管接头。隔水管万向节隔水管万向节放在转盘和卡盘之间,能够支持卡盘、整个隔水管柱和BOP 组件的重量,其作用类似于伸缩接头, 可以补充由于海流产生的隔水管偏移,便于隔水管连接。2、分流器 (转喷器)当穿过 30 英寸套管进行井口钻井时,如有必要,可采用隔水管,使用重泥浆,以提供过平衡。此阶段尚未安装防喷器(BOP)因为一般情况下30 英寸的套管还缺少关井所需的足够的压力完善性。因此,如果井自喷, 隔水管将把流体导引至钻机上的分流系统。 通常,分流系统由环空密封设备、 既能打开放气管线又能关闭钻井液返出管的装置以及一个控制...
