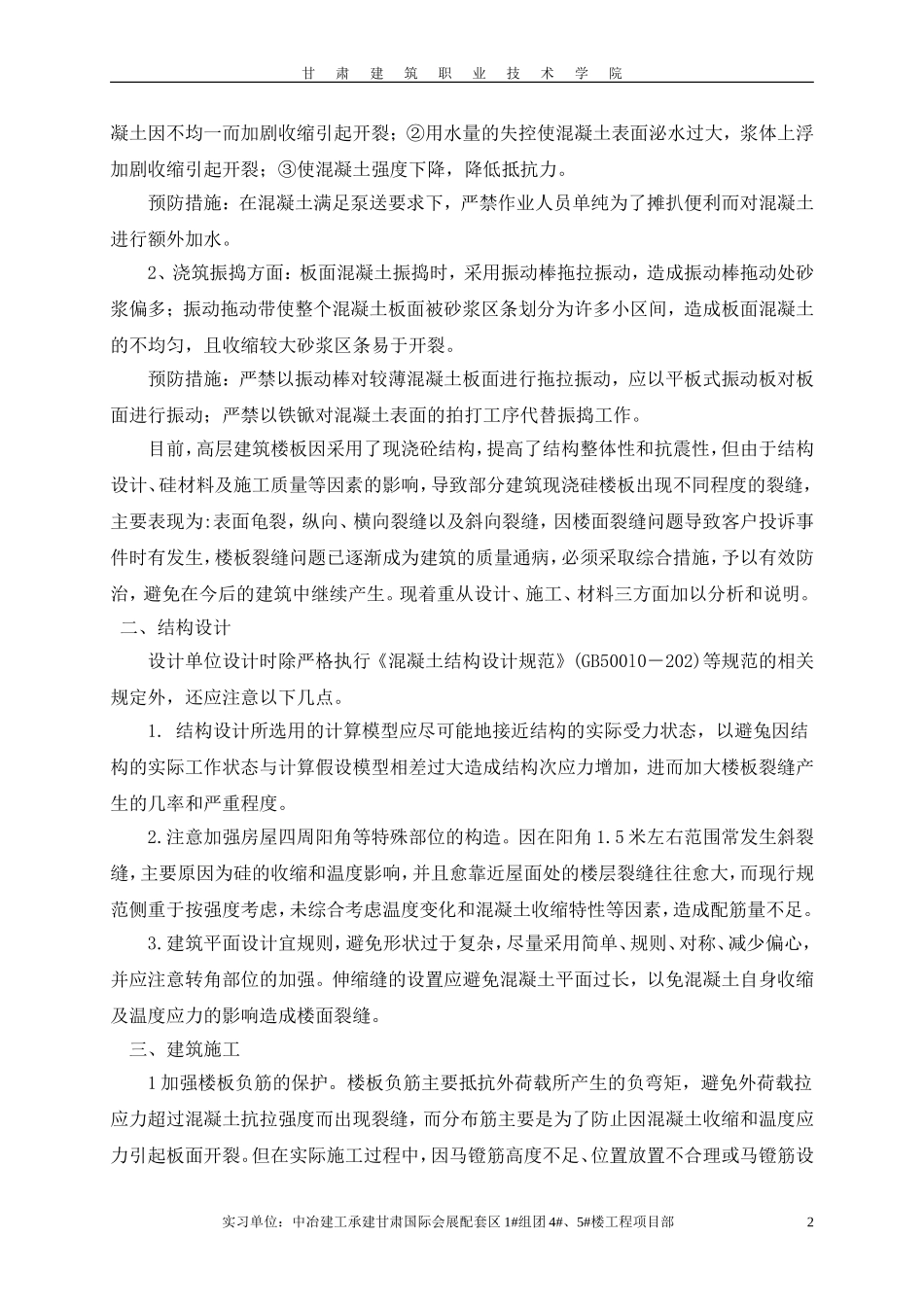

甘肃建筑职业技术学院关于混凝土板面开裂原因论述摘要：甘肃国际会展配套区1#组团4#、5#楼在施工过程中，板面出现部分规则裂缝对结构产生一定程度的影响，引起建设单位、监理单位、施工单位的高度重视，并召开三方单位负责人及技术负责人专题会议。并举行混凝土质量通病观摩会，以技术力量为主要着力点，全员动员，确保混凝土板面的外观质量，杜绝混凝土板面裂缝。关键词：混凝土板面开裂国际会展技术力量专题会议质量参建单位：建设单位：甘肃省建筑工程股份有限责任公司施工单位：甘肃省建筑工程总公司监理单位：甘肃方园建设监理有限公司混凝土供应：兰州宏建混泥土有限公司近几年来商品混凝土在工程建设中得到了广泛的应用。但是，大量的施工实例证实，商品混凝土现浇楼板裂缝情况比较普遍，对结构承载力及房屋的使用功能将产生一定的影响。现就商品混凝土现浇楼板裂缝施工原因及预防措施作一简述。商品混凝土供应方，在保证原材料品质的基础上，只能对混凝土配合比进行适量调整。为了满足混凝土泵送性能，其水泥用量、水灰比、坍落度等较非泵送混凝土大而石子粒径却减小，这就增加了混凝土的用水量与加大混凝土沉降收缩、塑性收缩；立柱、剪力墙、独立梁等的构件，因其浇筑、养护作业的局限，使混凝土处于超时浇筑、养护不利的状态，导致混凝土强度耐久性不足，降低了对外界因素的抵抗力。以上情况说明，混凝土裂缝的产生，除混凝土不可避免的自身特性影响外，关键在于设计方、施工方的合理设计与严格施工；只有这样才能有效防止裂缝的产生机率。本文仅对商品混凝土现浇楼板裂缝在施工过程中如何控制及预防措施作一简述。一、浇筑方面：1、楼面混凝土摊铺：采用泵送进行混凝土输送时，尽管混凝土坍落度在满足泵送要求下，作业人员有时仍会对混凝土进行额外加水，使混凝土坍落度过大；由此引起以下问题：①混凝土在过大坍落度下进行摊扒时，往往会造成砂浆与石子分离，使小区域内的混实习单位：中冶建工承建甘肃国际会展配套区1#组团4#、5#楼工程项目部1甘肃建筑职业技术学院凝土因不均一而加剧收缩引起开裂；②用水量的失控使混凝土表面泌水过大，浆体上浮加剧收缩引起开裂；③使混凝土强度下降，降低抵抗力。预防措施：在混凝土满足泵送要求下，严禁作业人员单纯为了摊扒便利而对混凝土进行额外加水。2、浇筑振捣方面：板面混凝土振捣时，采用振动棒拖拉振动，造成振动棒拖动处砂浆偏多；振动拖动带使整个混凝土板面被砂浆区条划分为许多小区间，造成板面混凝土的不均匀，且收缩较大砂浆区条易于开裂。预防措施：严禁以振动棒对较薄混凝土板面进行拖拉振动，应以平板式振动板对板面进行振动；严禁以铁锨对混凝土表面的拍打工序代替振捣工作。目前，高层建筑楼板因采用了现浇砼结构，提高了结构整体性和抗震性，但由于结构设计、硅材料及施工质量等因素的影响，导致部分建筑现浇硅楼板出现不同程度的裂缝，主要表现为:表面龟裂，纵向、横向裂缝以及斜向裂缝，因楼面裂缝问题导致客户投诉事件时有发生，楼板裂缝问题已逐渐成为建筑的质量通病，必须采取综合措施，予以有效防治，避免在今后的建筑中继续产生。现着重从设计、施工、材料三方面加以分析和说明。二、结构设计设计单位设计时除严格执行《混凝土结构设计规范》(GB500l0－202)等规范的相关规定外，还应注意以下几点。1.结构设计所选用的计算模型应尽可能地接近结构的实际受力状态，以避兔因结构的实际工作状态与计算假设模型相差过大造成结构次应力增加，进而加大楼板裂缝产生的几率和严重程度。2.注意加强房屋四周阳角等特殊部位的构造。因在阳角1.5米左右范围常发生斜裂缝，主要原因为硅的收缩和温度影响，并且愈靠近屋面处的楼层裂缝往往愈大，而现行规范侧重于按强度考虑，未综合考虑温度变化和混凝土收缩特性等因素，造成配筋量不足。3.建筑平面设计宜规则，避免形状过于复杂，尽量采用简单、规则、对称、减少偏心，并应注意转角部位的加强。伸缩缝的设置应避免混凝土平面过长，以免混凝土自身收缩及温度应力的影响造成楼面裂缝。三、建筑施工1加强楼板负筋的保护。楼板负筋主要抵抗外荷载所产生的负弯矩，避免外...
