人民防空地下室施工图设计文件审查要点

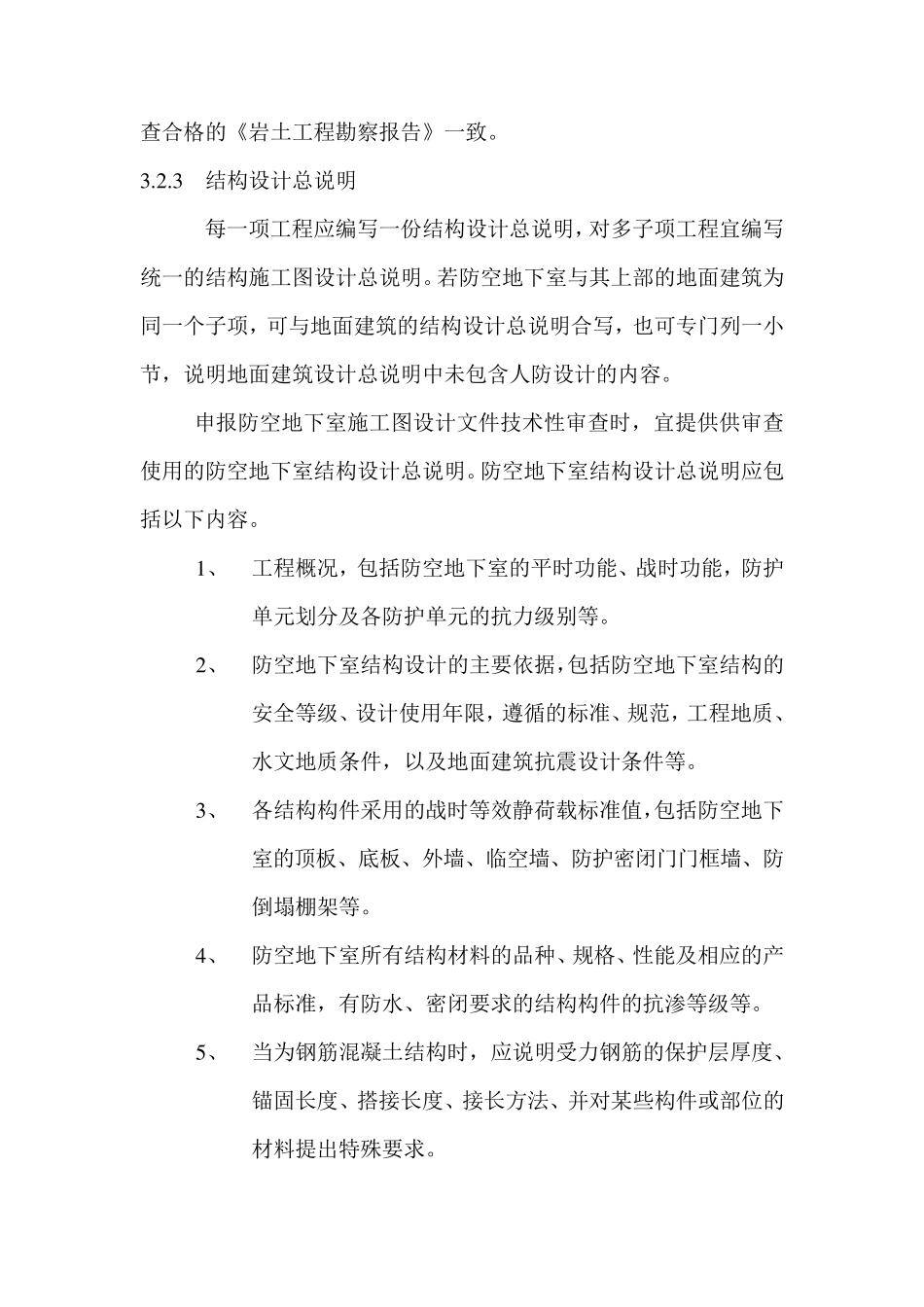

《人民防空地下室施工图设计文件审查要点》 3.1 强制性条件 《人民防空地下室设计规范》GB 50038-2005 中第4.1.3、4.1.7、4.9.1、4.11.7、4.11.17 条，具体条文从略。 3.2 基本规定 3.2.1 施工图设计文件编制深度 1.施工图设计文件的编制深度应符合建筑部《建筑工程设计文件编制深度规定》的相关规定，并应满足国家建筑标准设计图集《防空地下室施工图设计深度要求及图样》08FJ06 的要求；图纸表达应符合《房屋建筑制图统一标准》GB/T 50001 和《建筑结构制图标准》GB/T 50105 的规定。 2.战时各出入口、连通口、通风口，宜有比例不小于 1：50 的结构详图，主要表示防护密闭们、密闭门、防爆波活门门框墙位置及配筋，以及扩散室、临空墙、防护单元间隔墙等配筋。 3.采用平站转换设计的防空地下室，应提供转换部位、方法及具体实施措施的施工详图。 4.设计文件应提供本要点附录 A 中底 A.2 节规定的内容。 3.2.2 设计依据 1.防空地下室的防护类别、抗力级别等应与当地人防行政主管部门的批文一致。 2.设计采用的工程建设标准和设计中引用的其他标准（含国家建筑标准设计）应为有效版本。 3.设计采用的地基土的物理力学指标、抗浮设计水位等应与审查合格的《岩土工程勘察报告》一致。 3 .2 .3 结构设计总说明 每一项工程应编写一份结构设计总说明，对多子项工程宜编写统一的结构施工图设计总说明。若防空地下室与其上部的地面建筑为同一个子项，可与地面建筑的结构设计总说明合写，也可专门列一小节，说明地面建筑设计总说明中未包含人防设计的内容。 申报防空地下室施工图设计文件技术性审查时，宜提供供审查使用的防空地下室结构设计总说明。防空地下室结构设计总说明应包括以下内容。 1 、 工程概况，包括防空地下室的平时功能、战时功能，防护单元划分及各防护单元的抗力级别等。 2 、 防空地下室结构设计的主要依据，包括防空地下室结构的安全等级、设计使用年限，遵循的标准、规范，工程地质、水文地质条件，以及地面建筑抗震设计条件等。 3 、 各结构构件采用的战时等效静荷载标准值，包括防空地下室的顶板、底板、外墙、临空墙、防护密闭门门框墙、防倒塌棚架等。 4 、 防空地下室所有结构材料的品种、规格、性能及相应的产品标准，有防水、密闭要求的结构构件的抗渗等级等。 5 、 当为钢筋混凝土结构时，应说明受力钢筋的保护层厚度、锚固长度、搭接长度、接长方法、并对某些构件或部位...
