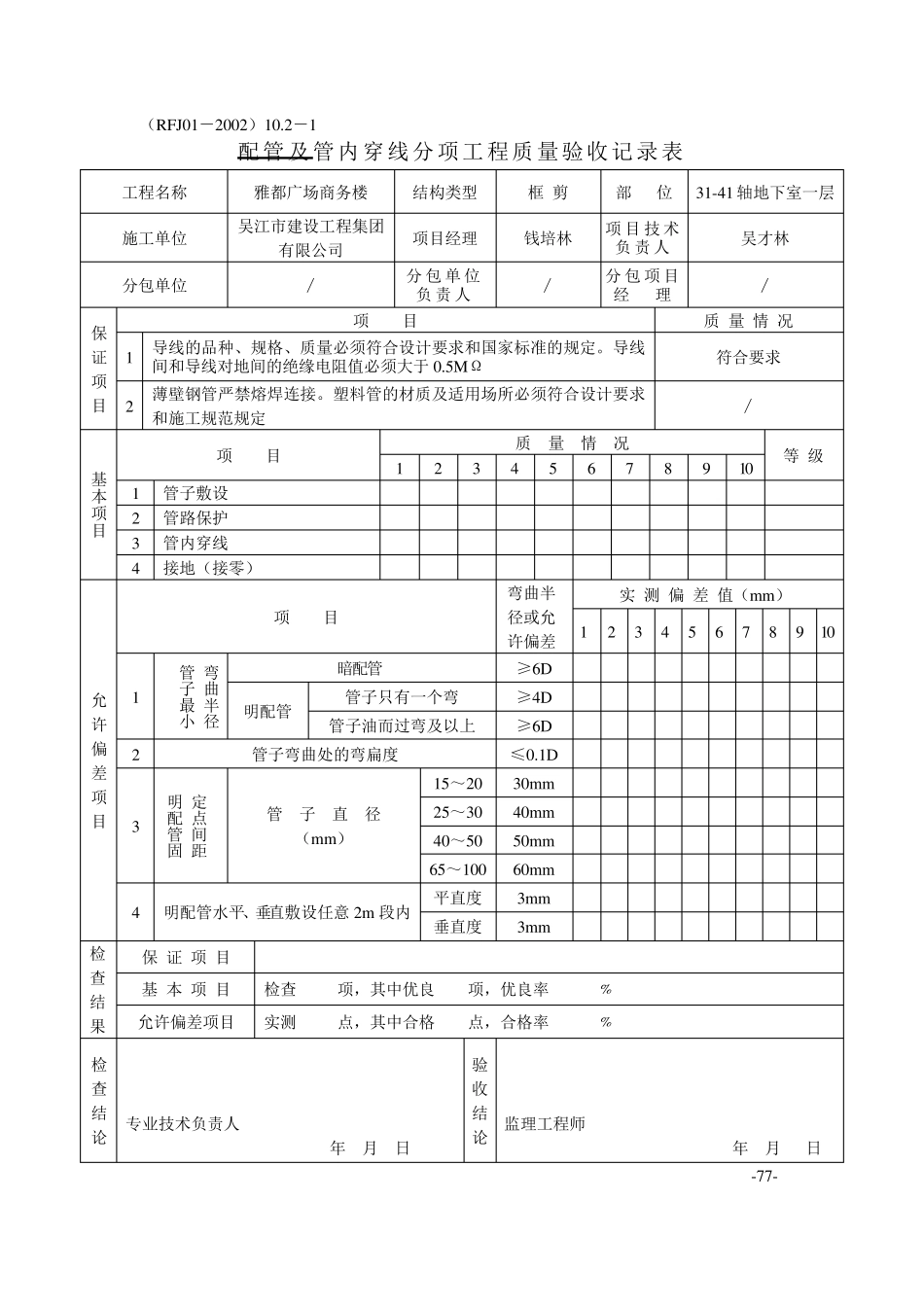

（RFJ01－2002）10.2－1 配管及管内穿线分项工程质量验收记录表 工程名称 雅都广场商务楼 结构类型 框 剪 部 位 31-41 轴地下室一层 施工单位 吴江市建设工程集团有限公司 项目经理 钱培林 项目技术 负责人 吴才林 分包单位 ∕ 分包单位 负责人 ∕ 分包项目 经 理 ∕ 保 证 项 目 项 目 质 量 情 况 1 导线的品种、规格、质量必须符合设计要求和国家标准的规定。导线间和导线对地间的绝缘电阻值必须大于0.5MΩ 符合要求 2 薄壁钢管严禁熔焊连接。塑料管的材质及适用场所必须符合设计要求和施工规范规定 ∕ 基本项目 项 目 质 量 情 况 等 级 1 2 3 4 5 6 7 8 9 10 1 管子敷设 2 管路保护 3 管内穿线 4 接地（接零） 允许偏差项目 项 目 弯曲半径或允许偏差 实 测 偏 差 值（mm） 1 2 3 4 5 6 7 8 9 10 1 弯曲半径管子最小 暗配管 ≥6D 明配管 管子只有一个弯 ≥4D 管子油而过弯及以上 ≥6D 2 管子弯曲处的弯扁度 ≤0.1D 3 定点间距 明配管固 管 子 直 径 （mm） 15～20 30mm 25～30 40mm 40～50 50mm 65～100 60mm 4 明配管水平、垂直敷设任意 2m 段内 平直度 3mm 垂直度 3mm 检查 结果 保 证 项 目 基 本 项 目 检查 项，其中优良 项，优良率 ﹪ 允许偏差项目 实测 点，其中合格 点，合格率 ﹪ 检 查 结 论 专业技术负责人 年 月 日 验 收 结 论 监理工程师 年 月 日 -77- 电气隐蔽工程检查验收记录 隐蔽分项工程名称：管内穿线 年 月 日 专业技术负责人： 质量检查员： 班（组）长： 施工员： 注：本表适用于照明管线、通信管线、接地等工程。 单位工程名称 雅都广场商务楼 建设单位 苏州盛世地产投资集团有限公司 部位及图号 31-41 轴地下室一层 施工单位 吴江市建设工程（集团）有限公司 内 容 及 草 图 根据人防电施图及有关规范要求，不同电压不穿同根线管内，电线穿管前，清除管内杂质物和积水，管口有保护措施，进入接线盒（箱）的垂直管口穿入电线后，管口密封。当多相供电时，同一建筑物的电线绝缘层颜色一致，即L1 为黄色线，L2 为绿色线，L3 为红色线，N 为淡蓝色线，PE 为黄绿相间双色线，开关控制线为白色线，充电线为棕色线。 监理工程师核查意见 核查人： 年 月 日 YB3 电气隐蔽工程检查验收记录 隐蔽分项工程名称： ...
