人防安装工艺

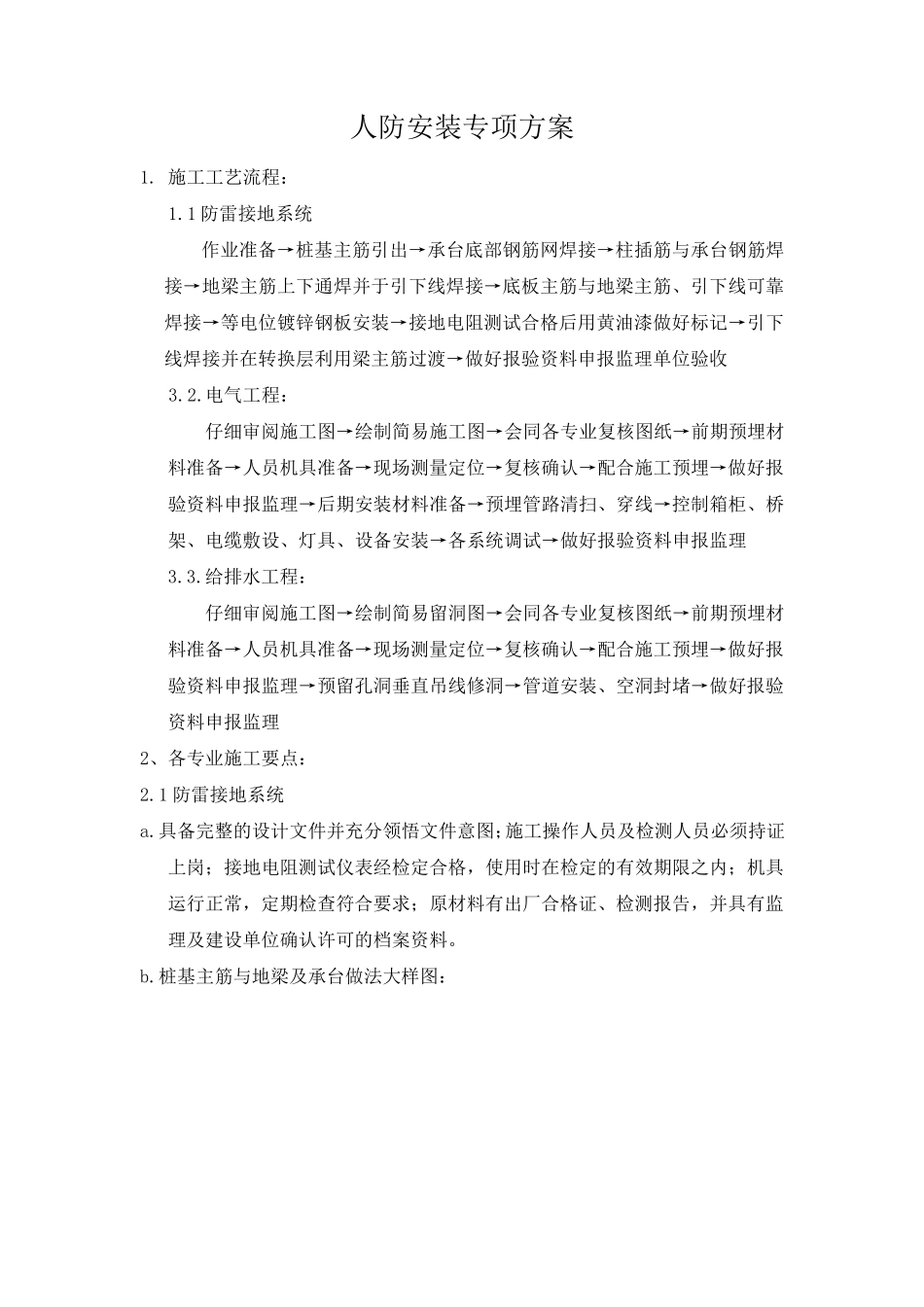

人防安装专项方案 1. 施工工艺流程： 1.1 防雷接地系统 作业准备→桩基主筋引出→承台底部钢筋网焊接→柱插筋与承台钢筋焊接→地梁主筋上下通焊并于引下线焊接→底板主筋与地梁主筋、引下线可靠焊接→等电位镀锌钢板安装→接地电阻测试合格后用黄油漆做好标记→引下线焊接并在转换层利用梁主筋过渡→做好报验资料申报监理单位验收 3.2.电气工程： 仔细审阅施工图→绘制简易施工图→会同各专业复核图纸→前期预埋材料准备→人员机具准备→现场测量定位→复核确认→配合施工预埋→做好报验资料申报监理→后期安装材料准备→预埋管路清扫、穿线→控制箱柜、桥架、电缆敷设、灯具、设备安装→各系统调试→做好报验资料申报监理 3.3.给排水工程： 仔细审阅施工图→绘制简易留洞图→会同各专业复核图纸→前期预埋材料准备→人员机具准备→现场测量定位→复核确认→配合施工预埋→做好报验资料申报监理→预留孔洞垂直吊线修洞→管道安装、空洞封堵→做好报验资料申报监理 2、各专业施工要点： 2.1 防雷接地系统 a.具备完整的设计文件并充分领悟文件意图；施工操 作人员及 检 测人员必 须 持 证上岗 ；接地电阻测试仪 表 经 检 定合格， 使 用时 在检 定的有 效 期限 之 内 ；机具运 行 正 常 ， 定期检 查 符 合要求 ；原 材料有 出厂 合格证 、检 测报告 ， 并具有 监理及 建 设单位确认许 可的档 案资料。 b.桩基主筋与地梁及 承台做法 大 样 图： c. 施工过程中，凡能双面施焊部位宜优先采用双面搭接焊，焊缝长度不得小于所用钢筋直径的6 倍；若因特殊原因确实无法实施双面焊接时，可考虑进行单面搭接焊，焊缝长度为所用钢筋直径的12 倍。扁钢与扁钢搭接时搭接长度为扁钢宽度的2 倍，同时不少于三面施焊；圆钢与圆钢搭接时搭接长度为圆钢直径的6 倍，双面施焊，特殊情况下无法实施双面焊接时单面搭接焊缝长度为圆钢直径的12 倍；圆钢与扁钢搭接时搭接长度为圆钢直径的6 倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴 3/4 钢管表面，上下两侧施焊；除埋在混凝土里的焊接接头外，其它部位的焊接点须采取可靠的防腐措施。 d．本工程人防地下室接地点施工要求： 1.工 作 接 地 及 弱 电 接 地 接 地 电 阻 小 于 1 欧 姆 。 2.每 扇 防 密 门 门 框 角 铁 用25*4 热 镀 锌 扁 钢 与 底 板 上 层 钢 筋 电 焊 ,...
