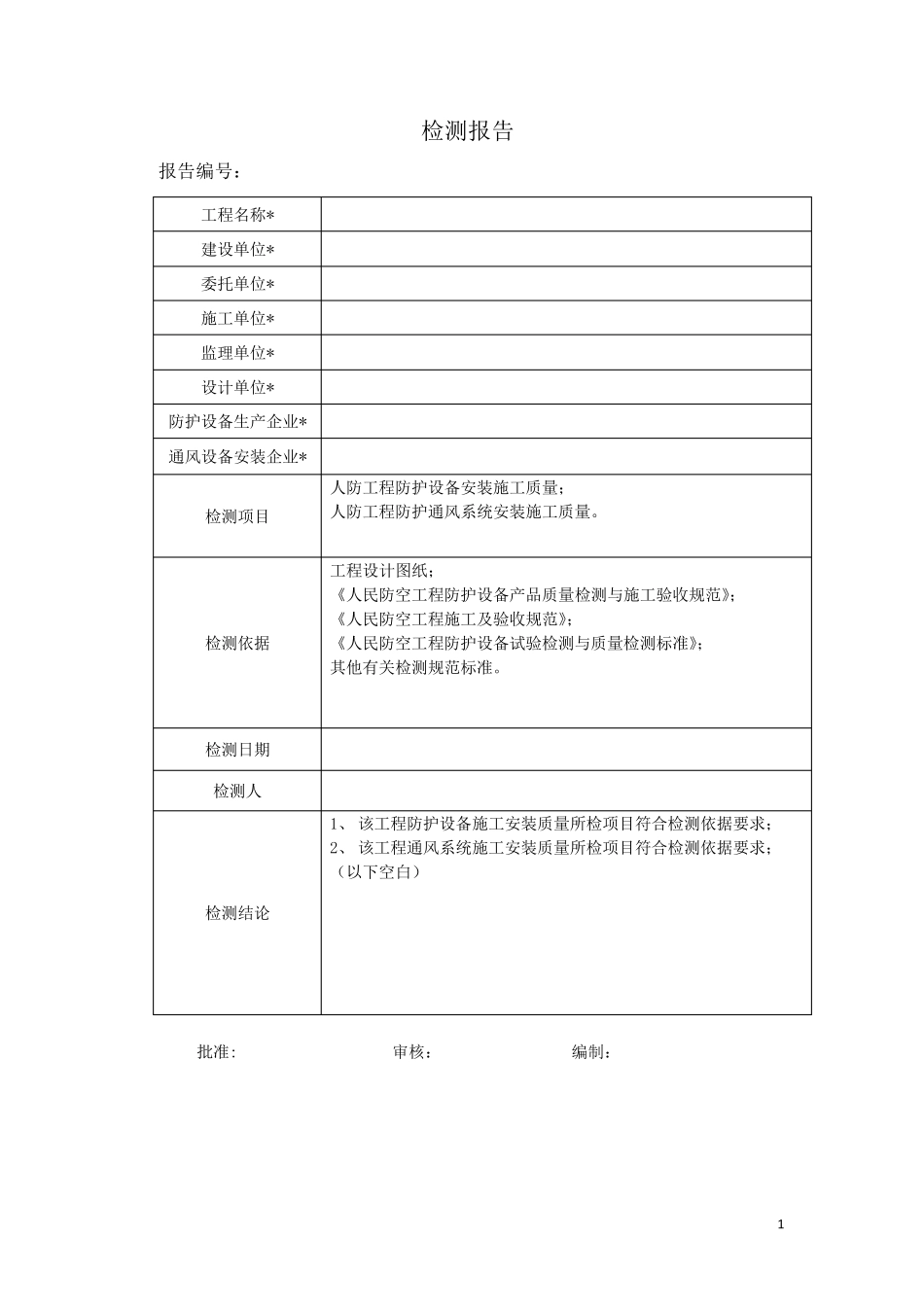

检测报告 【样本】 人防工程防护设备及通风系统安装施工质量 检 测 报 告 编号： 工程名称： 工程地址： 委托单位： 发出日期： （检测单位名称及盖章） 1 检测报告 报告编号： 工程名称* 建设单位* 委托单位* 施工单位* 监理单位* 设计单位* 防护设备生产企业* 通风设备安装企业* 检测项目 人防工程防护设备安装施工质量； 人防工程防护通风系统安装施工质量。 检测依据 工程设计图纸； 《人民防空工程防护设备产品质量检测与施工验收规范》； 《人民防空工程施工及验收规范》； 《人民防空工程防护设备试验检测与质量检测标准》； 其他有关检测规范标准。 检测日期 检测人 检测结论 1、 该工程防护设备施工安装质量所检项目符合检测依据要求； 2、 该工程通风系统施工安装质量所检项目符合检测依据要求； （以下空白） 批准: 审核： 编制： 2 第 页 共 页 检测报告 报告编号： 人防工程防护设备检测分项 防护设备轴线位置： 检测项目 标准（设计）要求 检测结果 项目评定 钢筋混凝土结构门 BHM1020 产品出厂合格证书 产品须具有经检测后的合格证书 必要标志及其他 包括：产品型号、生产日期、生产厂家、开启方向 混凝土缺陷检测 混凝土内部均匀、密实 门框孔宽尺寸偏差（mm） ≤2 门框孔高 尺寸偏差（mm） ≤3 门扇宽尺寸偏差（mm） ≤2 门扇高尺寸偏差（mm） ≤3 门框闭锁座（盒）锁孔 位置偏差（mm） 前后偏差≤0.2 上下或左右偏差≤1 门框铰页座铰轴孔位置偏差（mm） 前后偏差≤0.2 上下或左右偏差≤1 门扇闭锁头 位置偏差（mm） 前后偏差≤0.2 上下或左右偏差≤1 门扇铰轴孔位置偏差（mm） 前后偏差≤0.2 上下或左右偏差≤1 门扇厚度偏差（mm） ≥—1.5 门框（内侧）垂直度偏差（mm） ≤2 左： 右： 3 第 页 共 页 钢筋混凝土结构门 BHM1020 门框（外侧）垂直度偏差（mm） ≤2 左： 右： 门扇门框贴合面间隙（mm） ≤2.5 门扇门框贴合面中心线偏差（mm） ≤4 门扇启闭力(N) ≤90 闭锁操纵力(N) ≤ 220 钢门框焊缝检测 焊缝均匀饱满，符合施工质量要求 钢门框型钢尺寸规格（mm） 型材厚度达到设计值的 95% 门扇混凝土强度（MPa） 符合设计要求 推定值： 门扇钢筋编扎平均间距（mm） 符合规范要求 横向： 竖向： 钢筋保护层厚度（mm） 钢筋保护层厚度偏差≤2 钢门框漆膜厚度（um） 100~120 微米 漆膜附...
