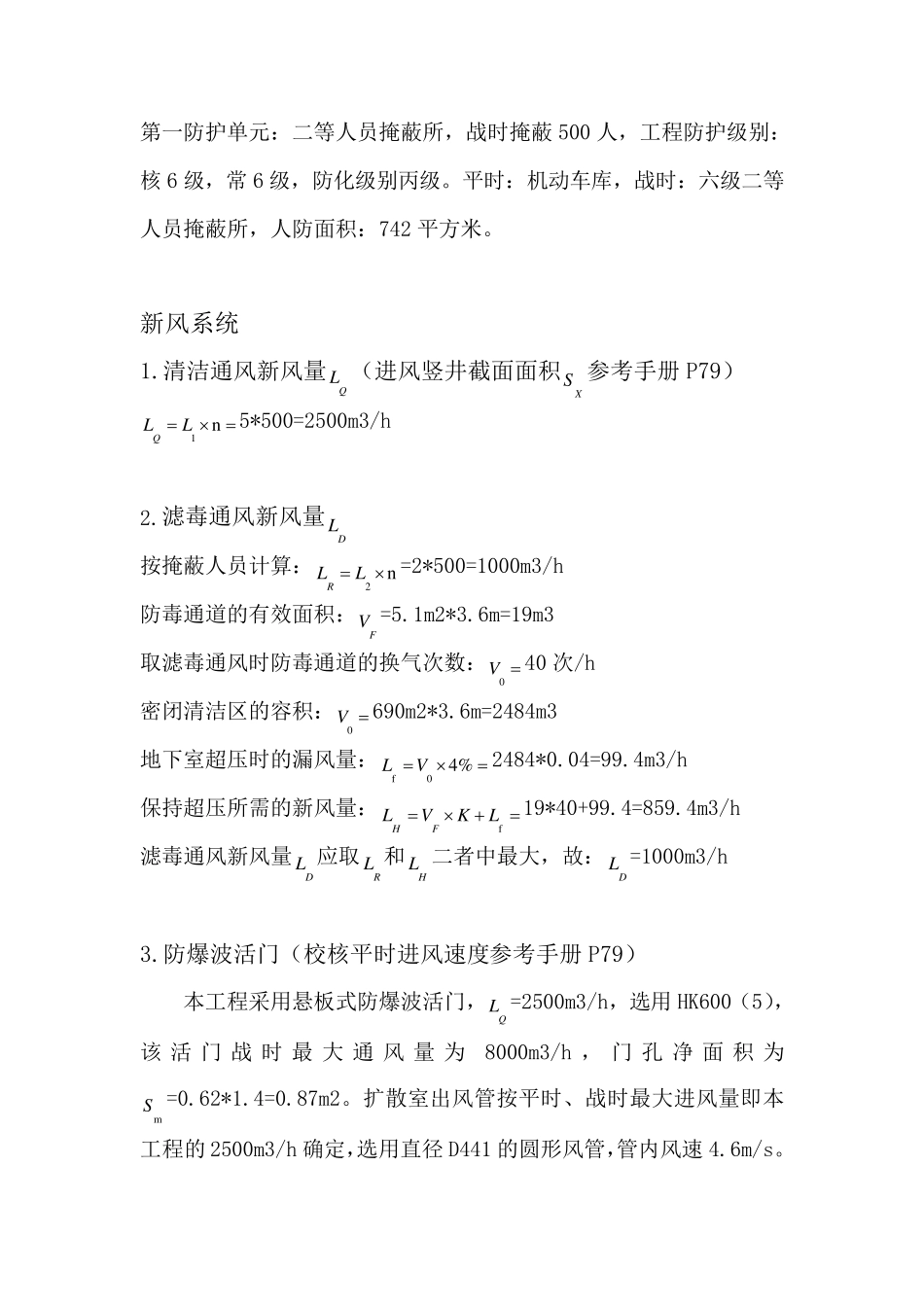

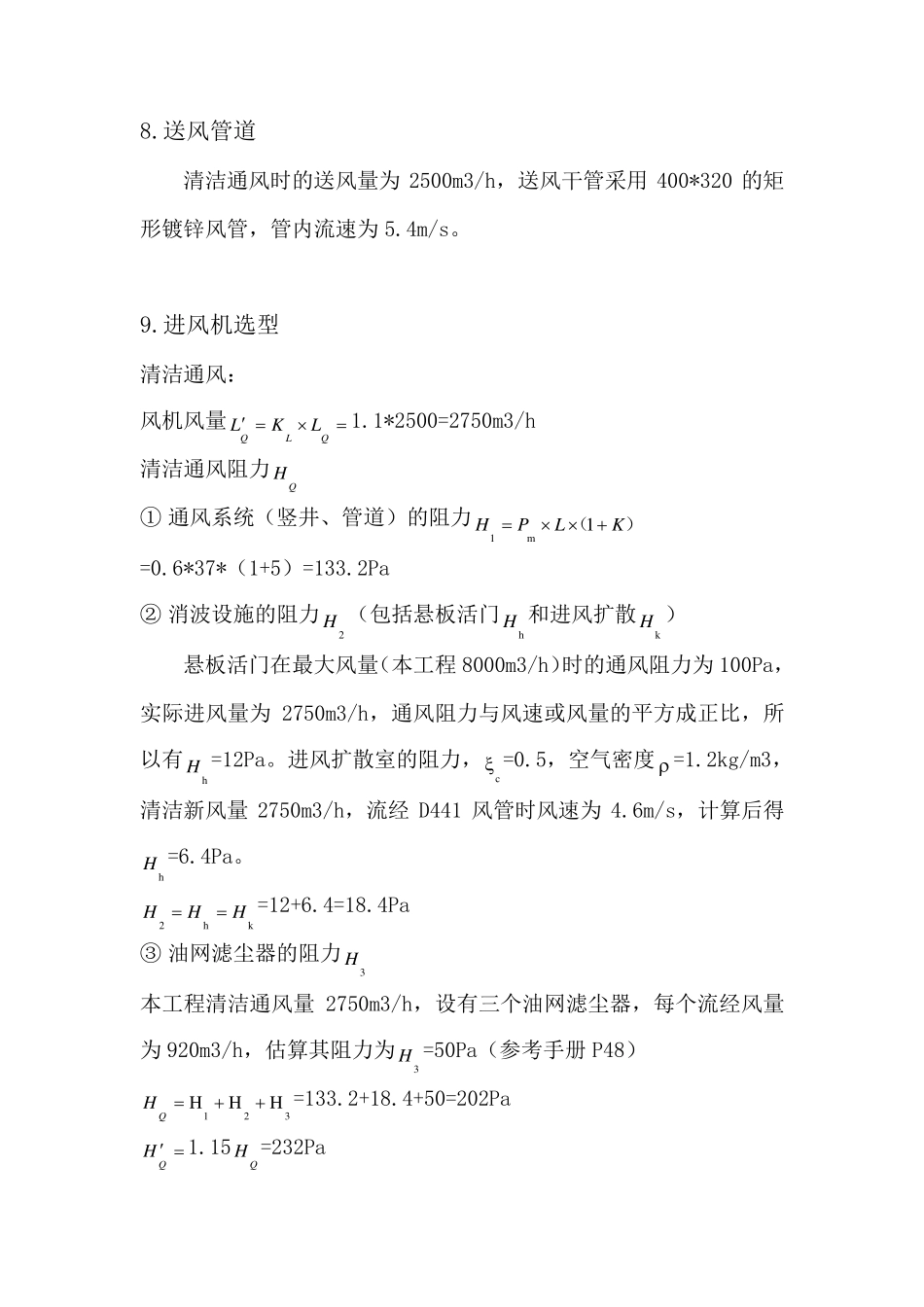

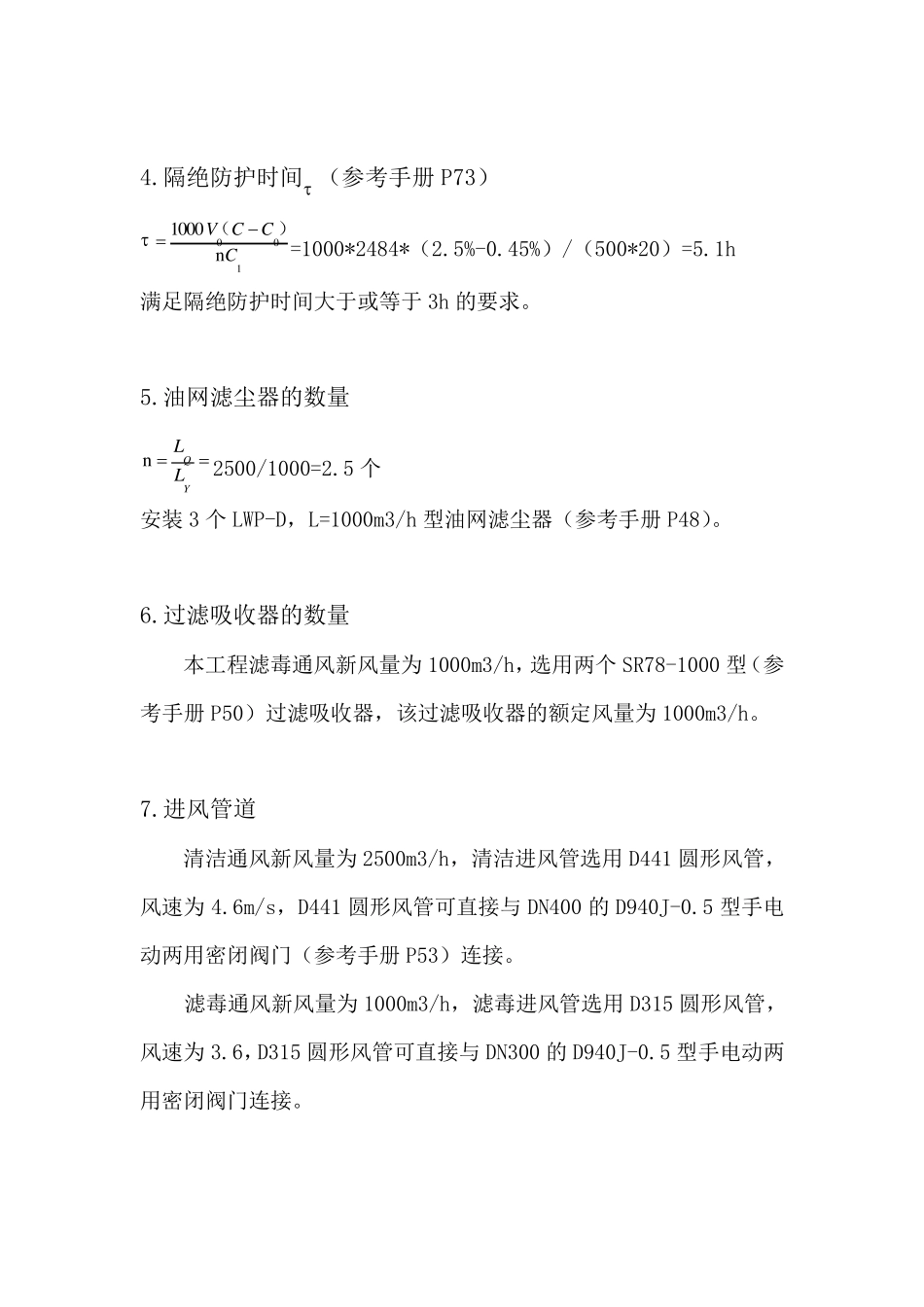

第一防护单元:二等人员掩蔽所,战时掩蔽500 人,工程防护级别:核6 级,常6 级,防化级别丙级。平时:机动车库,战时:六级二等人员掩蔽所,人防面积:742 平方米。 新风系统 1.清洁通风新风量QL (进风竖井截面面积XS 参考手册P79) n1LLQ5*500=2500m3/h 2.滤毒通风新风量DL 按掩蔽人员计算: n2  LLR=2*500=1000m3/h 防毒通道的有效面积:FV =5.1m2*3.6m=19m3 取滤毒通风时防毒通道的换气次数:0V40 次/h 密闭清洁区的容积:0V690m2*3.6m=2484m3 地下室超压时的漏风量:%40fVL2484*0.04=99.4m3/h 保持超压所需的新风量:fLKVLFH19*40+99.4=859.4m3/h 滤毒通风新风量DL 应取RL 和HL 二者中最大,故:DL =1000m3/h 3.防爆波活门(校核平时进风速度参考手册P79) 本工程采用悬板式防爆波活门,QL =2500m3/h,选用HK600(5),该活门战时最大通风量为8000m3/h ,门孔净面积为mS =0.62*1.4=0.87m2。扩散室出风管按平时、战时最大进风量即本工程的2500m3/h 确定,选用直径 D441 的圆形风管,管内风速4.6m/s。 4.隔绝防护时间 (参考手册P73) 100n1000CCCV)(=1000*2484*(2.5%-0.45%)/(500*20)=5.1h 满足隔绝防护时间大于或等于3h 的要求。 5.油网滤尘器的数量 YQLLn2500/1000=2.5 个 安装 3 个 LWP-D,L=1000m3/h 型油网滤尘器(参考手册P48)。 6.过滤吸收器的数量 本工程滤毒通风新风量为 1000m3/h,选用两个 SR78-1000 型(参考手册P50)过滤吸收器,该过滤吸收器的额定风量为 1000m3/h。 7.进风管道 清洁通风新风量为 2500m3/h,清洁进风管选用 D441 圆形风管,风速为 4.6m/s,D441 圆形风管可直接与 DN400 的D940J-0.5 型手电动两用密闭阀门(参考手册P53)连接。 滤毒通风新风量为 1000m3/h,滤毒进风管选用 D315 圆形风管,风速为 3.6,D315 圆形风管可直接与 DN300 的D940J-0.5 型手电动两用密闭阀门连接。 8.送风管道 清洁通风时的送风量为2500m3/h,送风干管采用400*320 的矩形镀锌风管,管内流速为5.4m/s。 9.进风机选型 清洁通风: 风机风量QLQLKL1.1*2500=2750m3/h 清洁通风阻力QH ① 通风系统(竖井、管道)的阻力)(KLPH1m1 =0.6*37*(1+5)=133.2Pa ② 消波设施的阻力2H (包括悬板活门hH 和进风扩散kH ) 悬板活门在最大风量(本工程 8000m3/h)时的通风阻力为100Pa,实...
