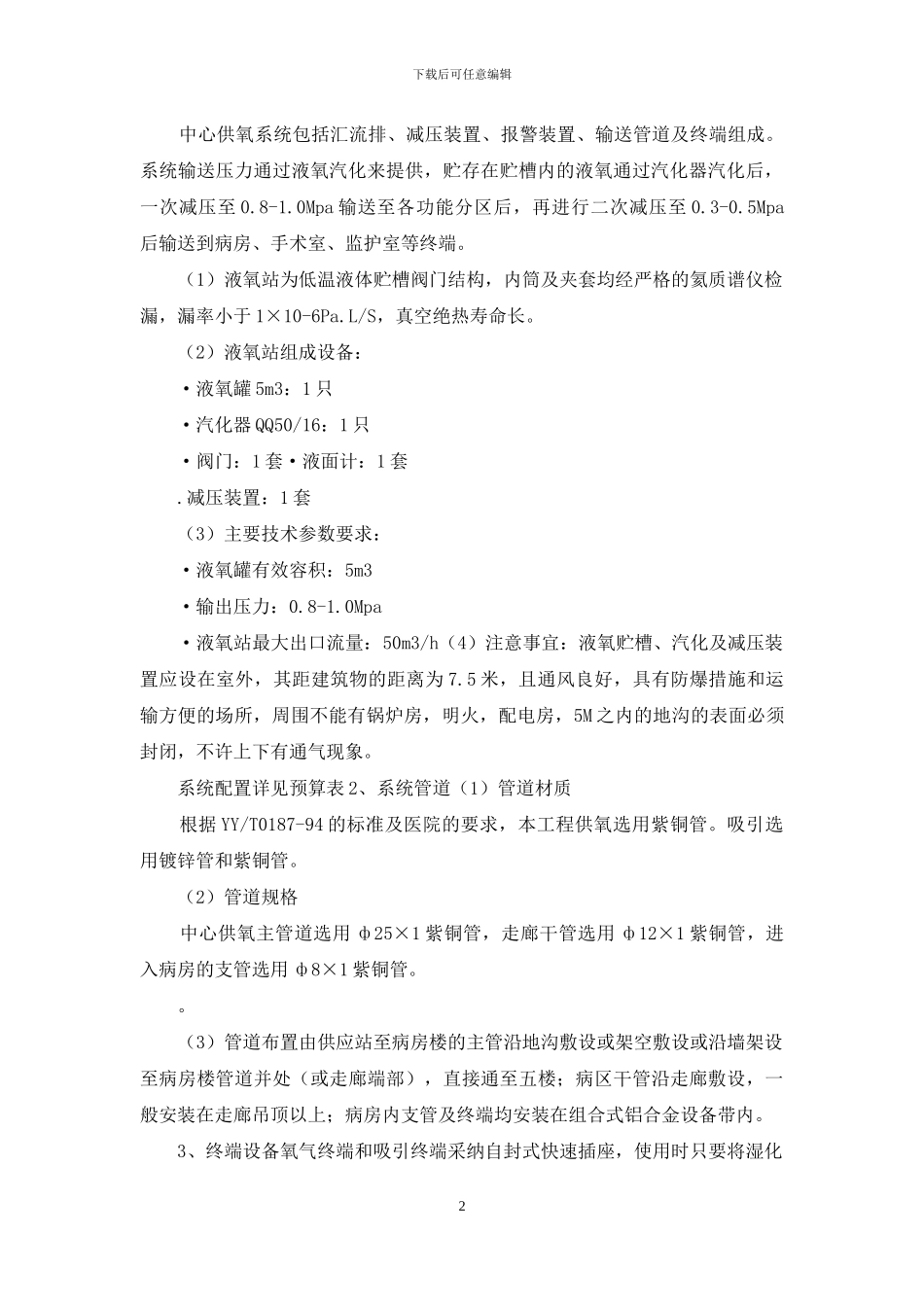

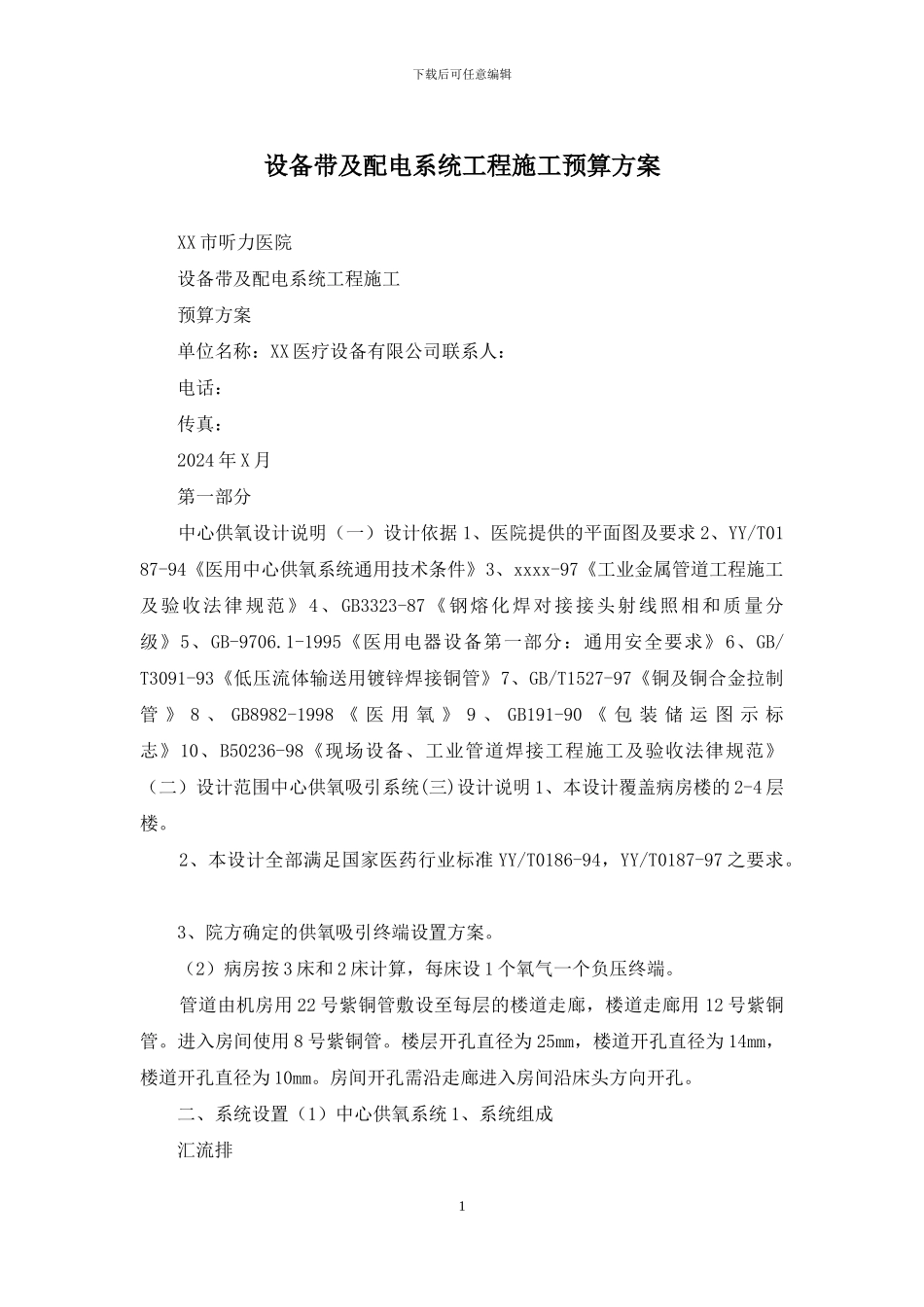

下载后可任意编辑设备带及配电系统工程施工预算方案 XX 市听力医院 设备带及配电系统工程施工 预算方案 单位名称：XX 医疗设备有限公司联系人： 电话： 传真： 2024 年 X 月 第一部分 中心供氧设计说明（一）设计依据 1、医院提供的平面图及要求 2、YY/T0187-94《医用中心供氧系统通用技术条件》3、xxxx-97《工业金属管道工程施工及验收法律规范》4、GB3323-87《钢熔化焊对接接头射线照相和质量分级》5、GB-9706.1-1995《医用电器设备第一部分：通用安全要求》6、GB/T3091-93《低压流体输送用镀锌焊接铜管》7、GB/T1527-97《铜及铜合金拉制管 》 8 、 GB8982-1998 《 医 用 氧 》 9 、 GB191-90 《 包 装 储 运 图 示 标志》10、B50236-98《现场设备、工业管道焊接工程施工及验收法律规范》（二）设计范围中心供氧吸引系统(三)设计说明 1、本设计覆盖病房楼的 2-4 层楼。 2、本设计全部满足国家医药行业标准 YY/T0186-94，YY/T0187-97 之要求。 3、院方确定的供氧吸引终端设置方案。 （2）病房按 3 床和 2 床计算，每床设 1 个氧气一个负压终端。 管道由机房用 22 号紫铜管敷设至每层的楼道走廊，楼道走廊用 12 号紫铜管。进入房间使用 8 号紫铜管。楼层开孔直径为 25mm，楼道开孔直径为 14mm，楼道开孔直径为 10mm。房间开孔需沿走廊进入房间沿床头方向开孔。 二、系统设置（1）中心供氧系统 1、系统组成 汇流排 1下载后可任意编辑 中心供氧系统包括汇流排、减压装置、报警装置、输送管道及终端组成。系统输送压力通过液氧汽化来提供，贮存在贮槽内的液氧通过汽化器汽化后，一次减压至 0.8-1.0Mpa 输送至各功能分区后，再进行二次减压至 0.3-0.5Mpa后输送到病房、手术室、监护室等终端。 （1）液氧站为低温液体贮槽阀门结构，内筒及夹套均经严格的氦质谱仪检漏，漏率小于 1×10-6Pa.L/S，真空绝热寿命长。 （2）液氧站组成设备： ·液氧罐 5m3：1 只 ·汽化器 QQ50/16：1 只 ·阀门：1 套·液面计：1 套 .减压装置：1 套 （3）主要技术参数要求： ·液氧罐有效容积：5m3 ·输出压力：0.8-1.0Mpa ·液氧站最大出口流量：50m3/h（4）注意事宜：液氧贮槽、汽化及减压装置应设在室外，其距建筑物的距离为 7.5 米，且通风良好，具有防爆措施和运输方便的场所，周围不能有锅炉房，明火，配电房，5M 之内的地沟的表面必须封闭，不许上下有通气现象。 系统配...
