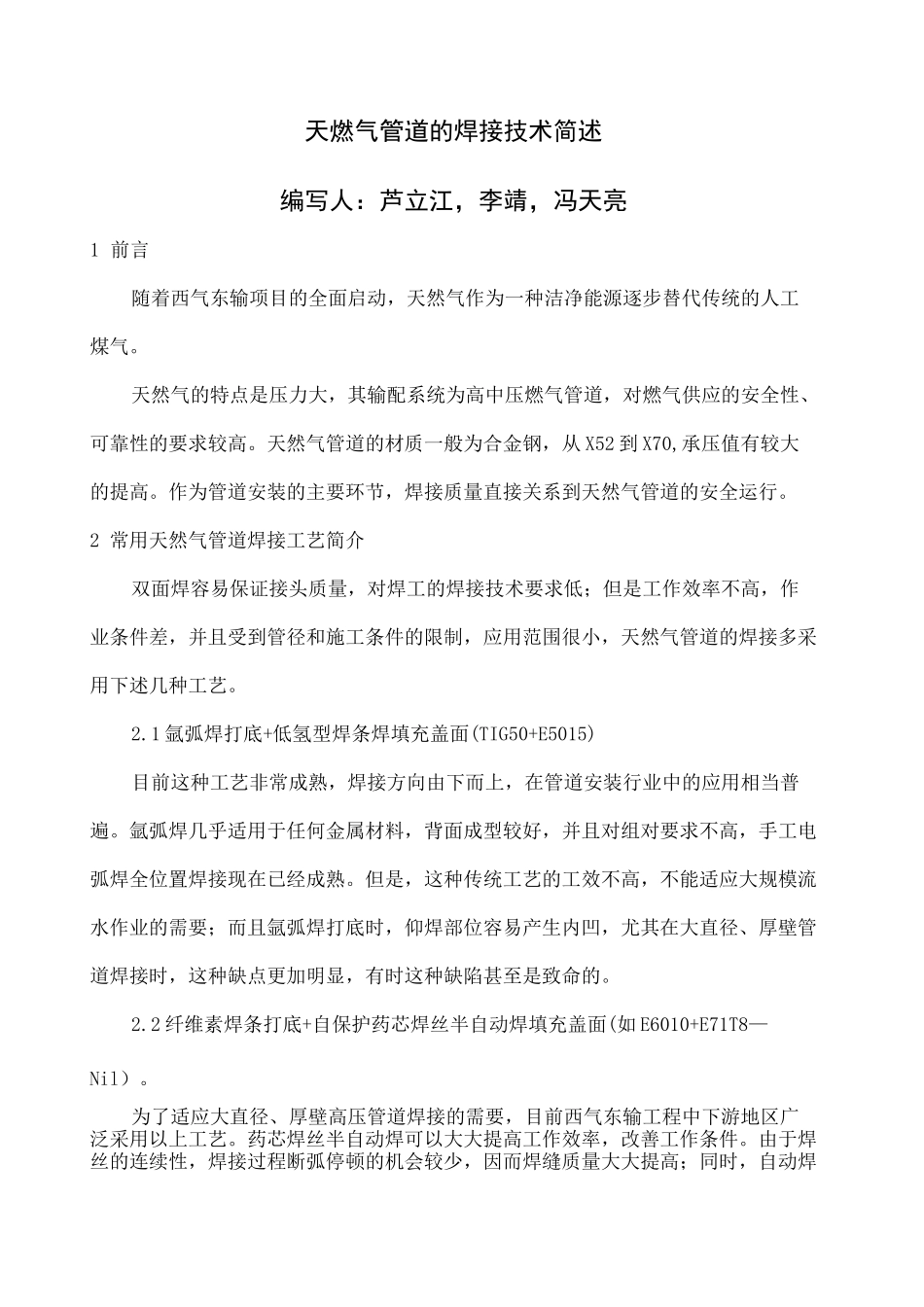

天燃气管道的焊接技术简述编写人：芦立江，李靖，冯天亮1 前言随着西气东输项目的全面启动，天然气作为一种洁净能源逐步替代传统的人工煤气。天然气的特点是压力大，其输配系统为高中压燃气管道，对燃气供应的安全性、可靠性的要求较高。天然气管道的材质一般为合金钢，从 X52 到 X70,承压值有较大的提高。作为管道安装的主要环节，焊接质量直接关系到天然气管道的安全运行。2 常用天然气管道焊接工艺简介双面焊容易保证接头质量，对焊工的焊接技术要求低；但是工作效率不高，作业条件差，并且受到管径和施工条件的限制，应用范围很小，天然气管道的焊接多采用下述几种工艺。2.1 氩弧焊打底+低氢型焊条焊填充盖面(TIG50+E5015)目前这种工艺非常成熟，焊接方向由下而上，在管道安装行业中的应用相当普遍。氩弧焊几乎适用于任何金属材料，背面成型较好，并且对组对要求不高，手工电弧焊全位置焊接现在已经成熟。但是，这种传统工艺的工效不高，不能适应大规模流水作业的需要；而且氩弧焊打底时，仰焊部位容易产生内凹，尤其在大直径、厚壁管道焊接时，这种缺点更加明显，有时这种缺陷甚至是致命的。2.2 纤维素焊条打底+自保护药芯焊丝半自动焊填充盖面(如 E6010+E71T8—Nil）。为了适应大直径、厚壁高压管道焊接的需要，目前西气东输工程中下游地区广泛采用以上工艺。药芯焊丝半自动焊可以大大提高工作效率，改善工作条件。由于焊丝的连续性，焊接过程断弧停顿的机会较少，因而焊缝质量大大提高；同时，自动焊使用的焊接电流大大增加，工作效率高，便于排管过程的流水作业。由于焊丝内含药芯，可以方便地调节成分，所以适合焊接不同成分的合金钢的需要，应用前景十分广阔。2.3 纤维素焊条打底+普通低氢型焊条焊填充盖面(如 F,6010+ES015)在山区或其他地形复杂区域，只适合小型手弧焊机作业时，一般可采用这种工艺，特点是比较灵活，操作简单，可以保证焊接质量。由于国产焊条质量的提高，在一定区域有相当的应用空间。焊接方向自上而下，使用的焊接电流较大，因而效率大大提高；而且因为顺流焊接，焊缝表面纹路较小，成型美观。纤维素焊条焊接时，产生的电弧吹力足，容易获得理想的背面成型，是比较理想的打底材料，这种方法缺点是对组对要求较高，尤其要保证组对间隙，否则影响根部质量：由于电弧吹力较大，飞溅多，焊接时层间打磨量较大。在管道材质强度不高(如 X42,X46,X52)时，可以采用 E6010 纤维素焊条打底与填充盖面，操作起来比...
