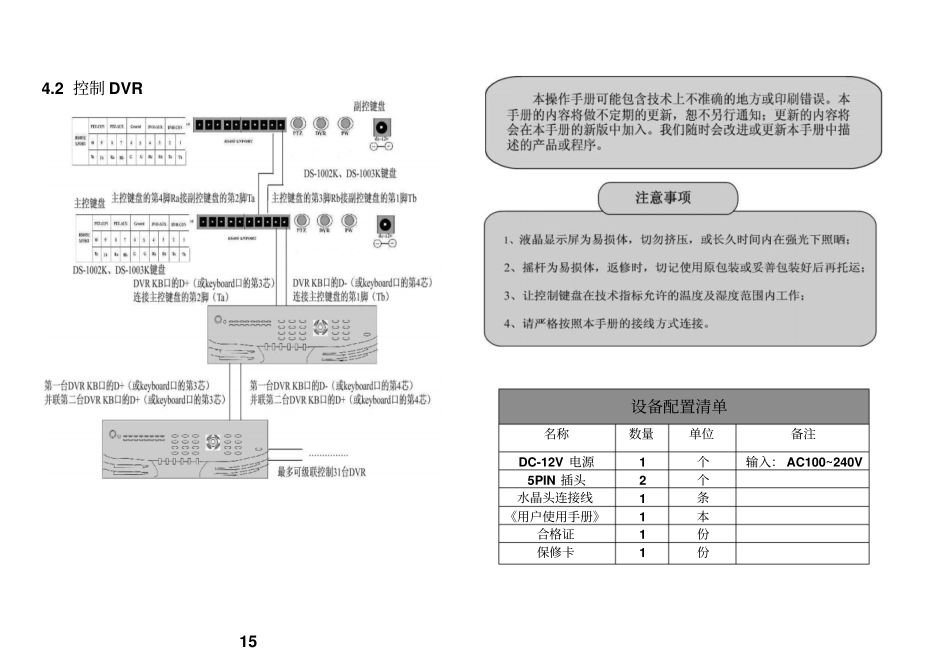

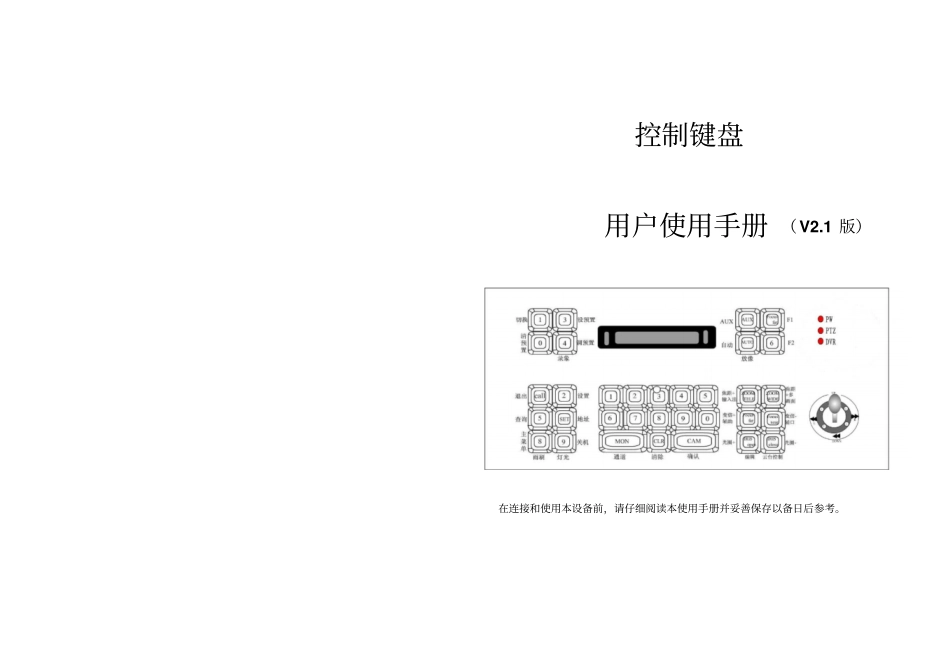

控制键盘用户使用手册 （V2.1 版）在连接和使用本设备前，请仔细阅读本使用手册并妥善保存以备日后参考。第五章技术参数指标二维键盘三维键盘可控制 DVR 31（台）31（台）可控制快球128（台）128（台）控制摇杆二维摇杆三维摇杆通信端口RS485 半双工通信速率：1200~19200 RS485 半双工通信速率：1200~19200 显示屏LCD ：122×32 中文蓝屏LCD ： 128×64 中文蓝屏通讯电缆长度最大 1200 米最大 1200 米工作环境温度-10~+50℃-10~+50℃电源DC-12V ±10% 50Hz DC-12V ±10% 50Hz 功耗最大 10W 最大 10W 尺寸320（宽）×108（深）×93（高）360（宽）× 196（深）×110（高）重量2.50Kg 2.90Kg 16 4.2 控制 DVR15 设备配置清单名称数量单位备注DC-12V 电源1 个输入： AC100~240V 5PIN 插头2 个水晶头连接线1 条《用户使用手册》1 本合格证1 份保修卡1 份目录第一章功能简介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 第二章安装说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32.1 后面板接口说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 2.2 DS-1002K 前面板说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 2.2.1 按键功能说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 2.2.2 摇杆控制说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 2.2.3 液晶屏显示说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 2.3 DS-1003K 前面板说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 2.3.1 按键功能说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 2.3.2 摇杆控制说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 2.3.3 液晶屏显示说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10第三章键盘设置与查询⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯103.1 键盘菜单结构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 3.2 设置举例⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12第四章典型接线图示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯144.1 控制快球⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14 4.2 控制 DVR ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15第五章技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16 第四章典型接线图示4.1 控制快球149、修改设置完成。13第一章 功能简介功能简介二维键盘 、三维键盘 控制键盘全面兼容本公司所有系列的嵌入式硬盘录像机。除了具备集中控制嵌入式硬盘录像机的功能外，控制键盘还可以直接控制快球及解码器，当然也可以通过控制嵌入式硬盘录像机来遥控快球或解码器。控制完全取代嵌入式硬盘录像机前面板的...
