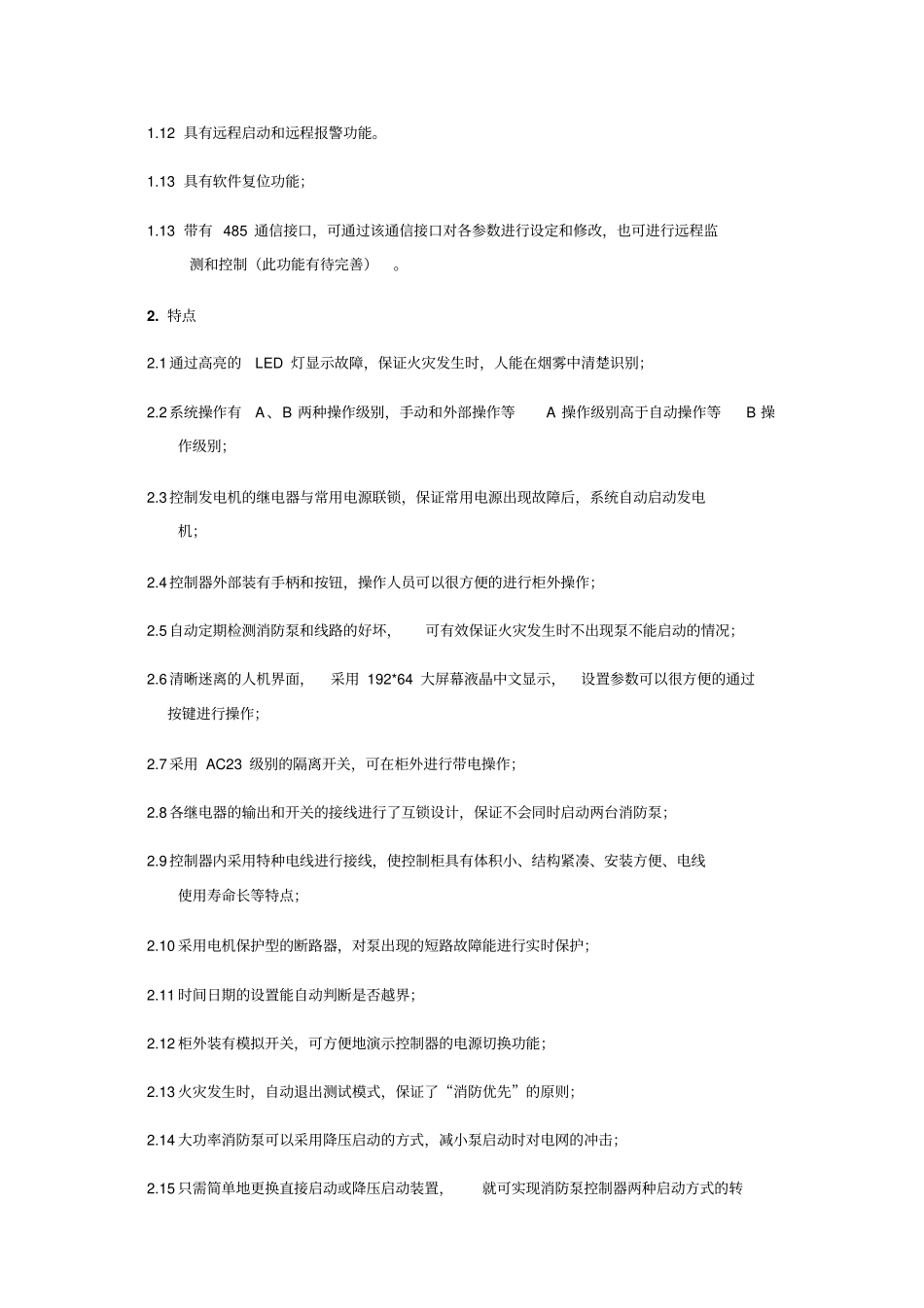

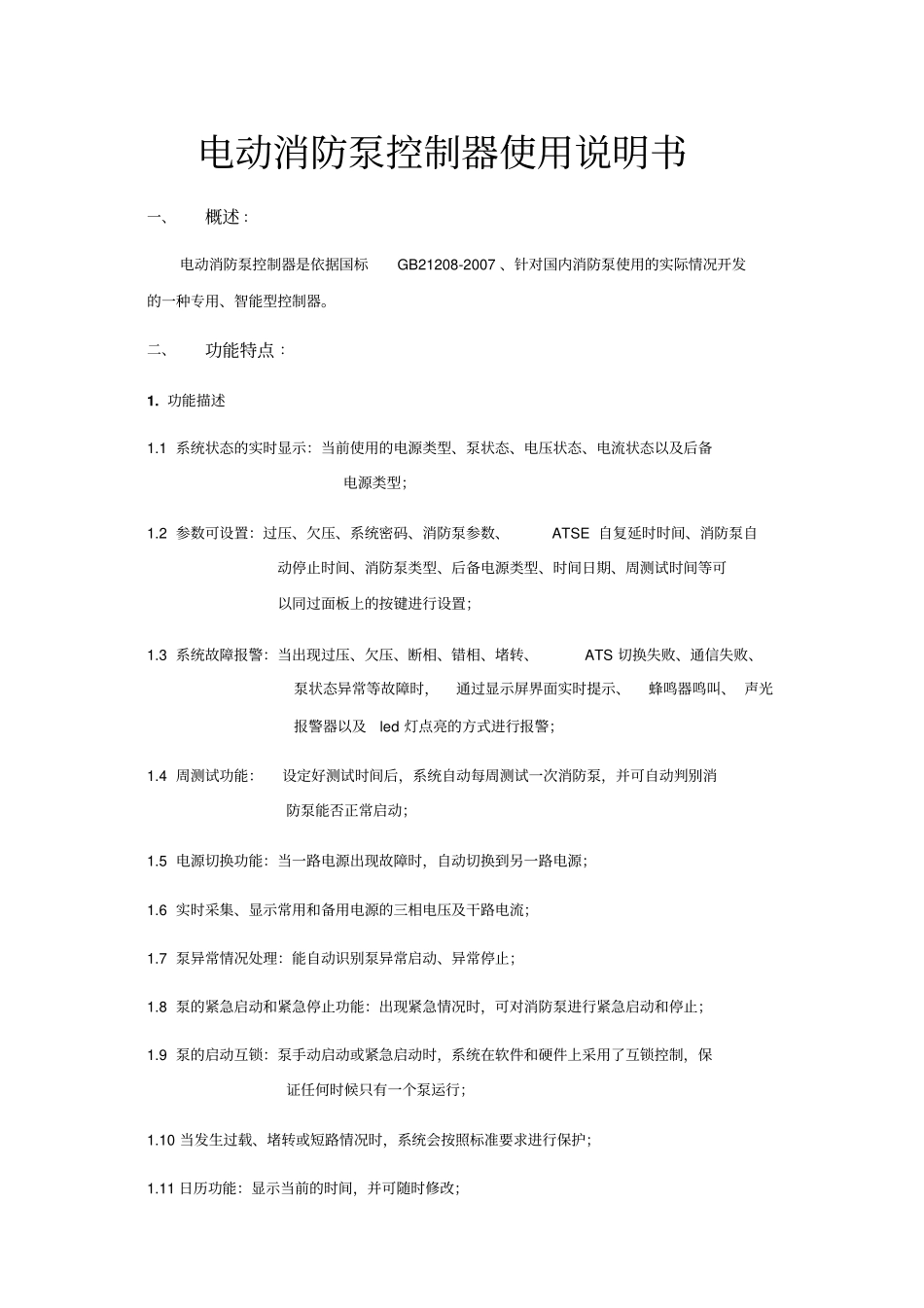

电动消防泵控制器使用说明书一、概述 ：电动消防泵控制器是依据国标GB21208-2007 、针对国内消防泵使用的实际情况开发的一种专用、智能型控制器。二、功能特点 ：1. 功能描述1.1 系统状态的实时显示：当前使用的电源类型、泵状态、电压状态、电流状态以及后备电源类型；1.2 参数可设置：过压、欠压、系统密码、消防泵参数、ATSE 自复延时时间、消防泵自动停止时间、消防泵类型、后备电源类型、时间日期、周测试时间等可以同过面板上的按键进行设置；1.3 系统故障报警：当出现过压、欠压、断相、错相、堵转、ATS 切换失败、通信失败、泵状态异常等故障时，通过显示屏界面实时提示、蜂鸣器鸣叫、 声光报警器以及led 灯点亮的方式进行报警；1.4 周测试功能：设定好测试时间后，系统自动每周测试一次消防泵，并可自动判别消防泵能否正常启动；1.5 电源切换功能：当一路电源出现故障时，自动切换到另一路电源；1.6 实时采集、显示常用和备用电源的三相电压及干路电流；1.7 泵异常情况处理：能自动识别泵异常启动、异常停止；1.8 泵的紧急启动和紧急停止功能：出现紧急情况时，可对消防泵进行紧急启动和停止；1.9 泵的启动互锁：泵手动启动或紧急启动时，系统在软件和硬件上采用了互锁控制，保证任何时候只有一个泵运行；1.10 当发生过载、堵转或短路情况时，系统会按照标准要求进行保护；1.11 日历功能：显示当前的时间，并可随时修改；1.12 具有远程启动和远程报警功能。1.13 具有软件复位功能；1.13 带有 485 通信接口，可通过该通信接口对各参数进行设定和修改，也可进行远程监测和控制（此功能有待完善）。2. 特点2.1通过高亮的LED 灯显示故障，保证火灾发生时，人能在烟雾中清楚识别；2.2系统操作有A、B 两种操作级别，手动和外部操作等A 操作级别高于自动操作等B 操作级别；2.3控制发电机的继电器与常用电源联锁，保证常用电源出现故障后，系统自动启动发电机；2.4控制器外部装有手柄和按钮，操作人员可以很方便的进行柜外操作；2.5自动定期检测消防泵和线路的好坏，可有效保证火灾发生时不出现泵不能启动的情况；2.6清晰迷离的人机界面，采用 192*64 大屏幕液晶中文显示，设置参数可以很方便的通过按键进行操作；2.7采用 AC23 级别的隔离开关，可在柜外进行带电操作；2.8各继电器的输出和开关的接线进行了互锁设计，保证不会同时启动两台消防泵；2.9控制器内采用特种电线进行接线，使控制柜具有体积小、结构紧...
