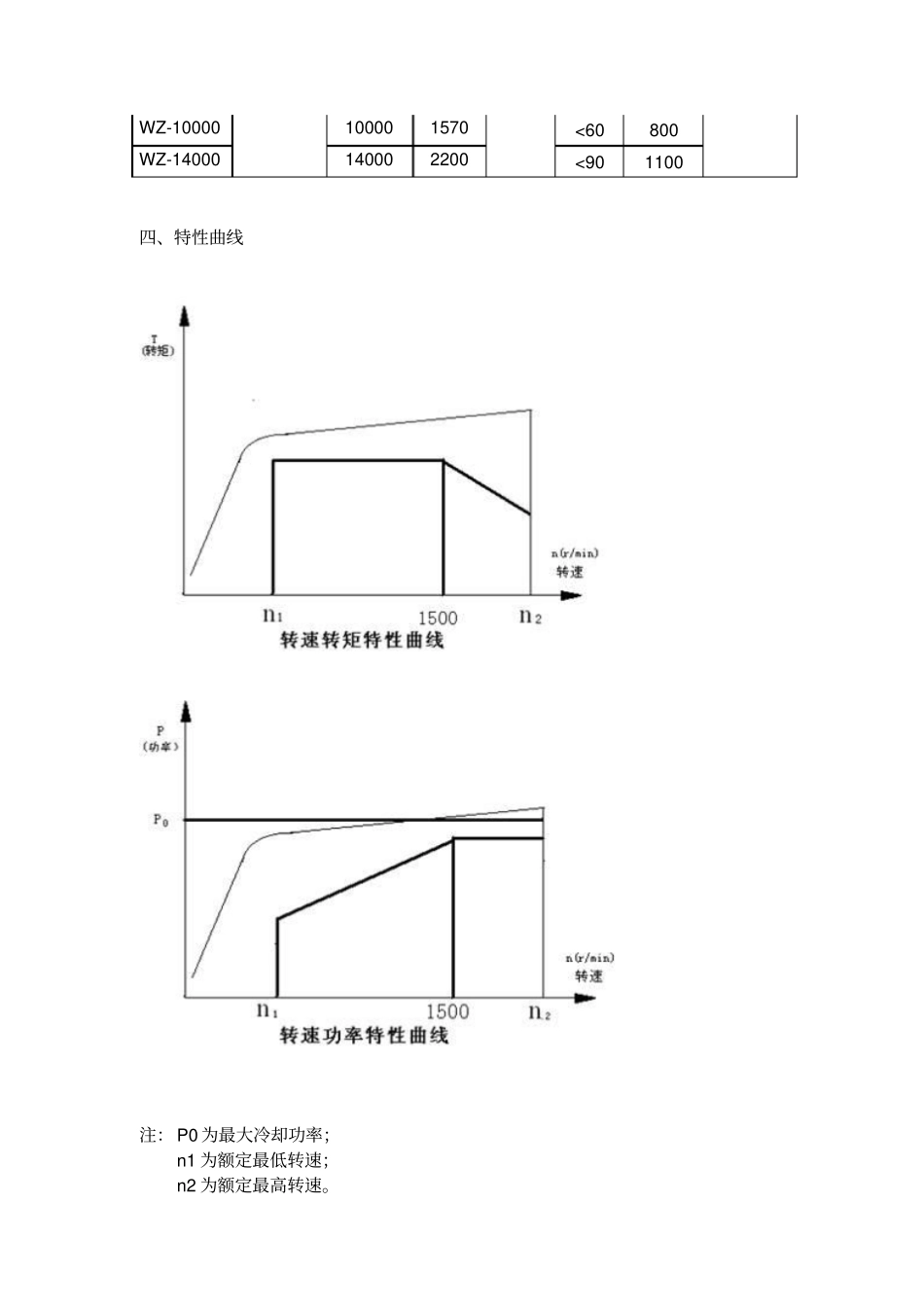

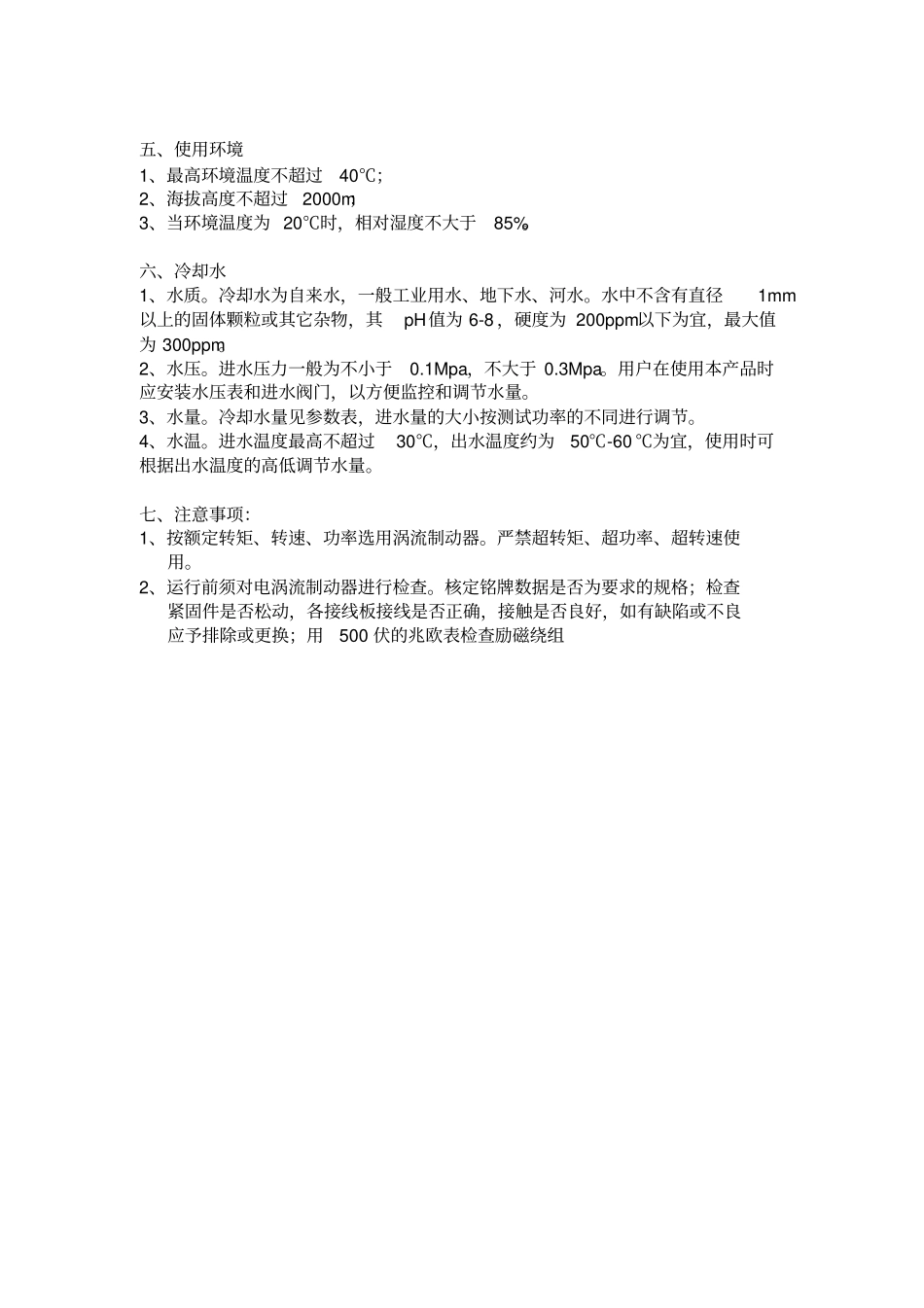

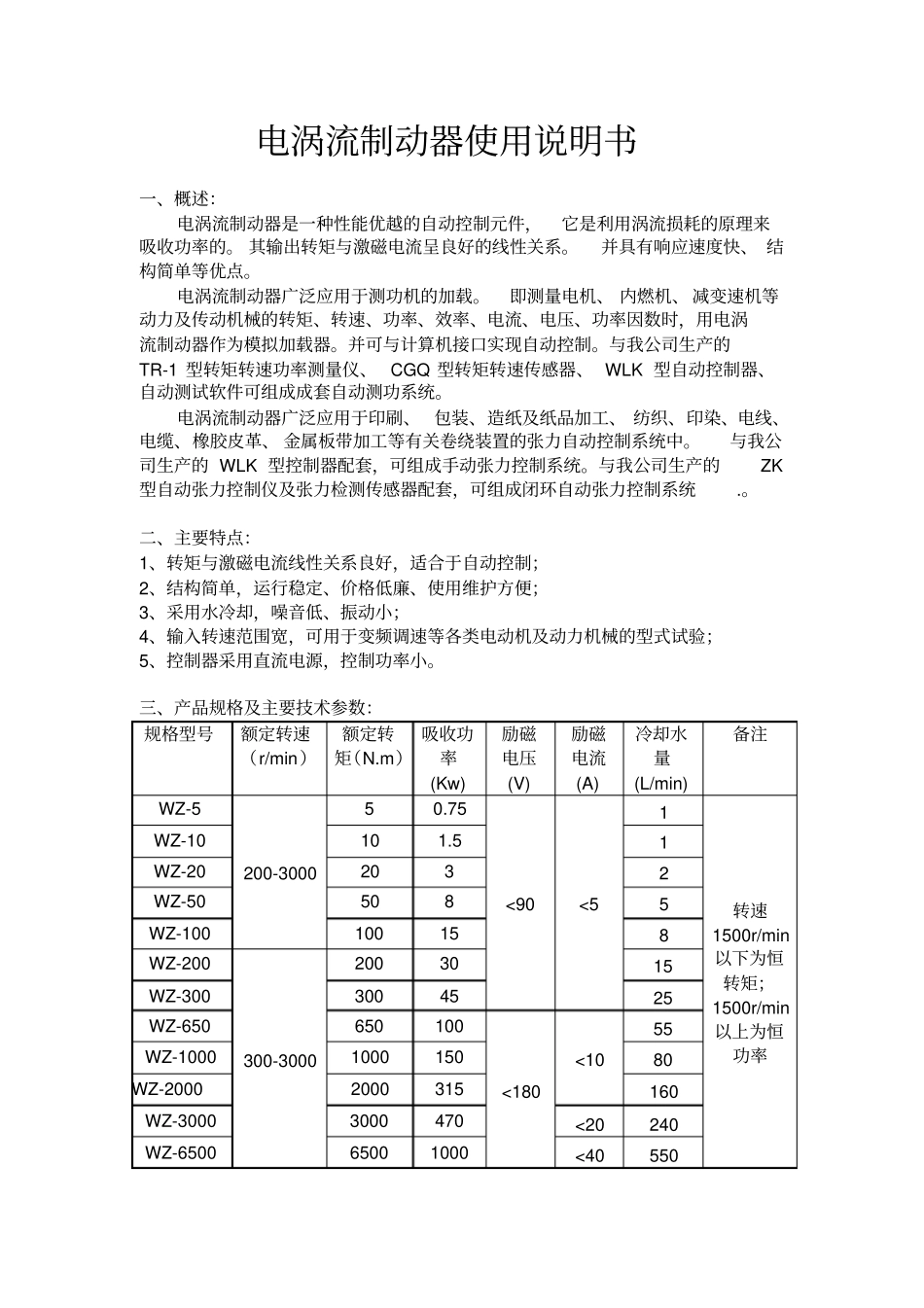

电涡流制动器使用说明书一、概述：电涡流制动器是一种性能优越的自动控制元件，它是利用涡流损耗的原理来吸收功率的。 其输出转矩与激磁电流呈良好的线性关系。并具有响应速度快、 结构简单等优点。电涡流制动器广泛应用于测功机的加载。即测量电机、 内燃机、 减变速机等动力及传动机械的转矩、转速、功率、效率、电流、电压、功率因数时，用电涡流制动器作为模拟加载器。并可与计算机接口实现自动控制。与我公司生产的TR-1 型转矩转速功率测量仪、 CGQ 型转矩转速传感器、 WLK 型自动控制器、自动测试软件可组成成套自动测功系统。电涡流制动器广泛应用于印刷、 包装、造纸及纸品加工、 纺织、印染、电线、电缆、橡胶皮革、 金属板带加工等有关卷绕装置的张力自动控制系统中。与我公司生产的 WLK 型控制器配套，可组成手动张力控制系统。与我公司生产的ZK型自动张力控制仪及张力检测传感器配套，可组成闭环自动张力控制系统.。二、主要特点：1、转矩与激磁电流线性关系良好，适合于自动控制；2、结构简单，运行稳定、价格低廉、使用维护方便；3、采用水冷却，噪音低、振动小；4、输入转速范围宽，可用于变频调速等各类电动机及动力机械的型式试验；5、控制器采用直流电源，控制功率小。三、产品规格及主要技术参数：规格型号额定转速（r/min）额定转矩（N.m）吸收功率(Kw)励磁电压(V)励磁电流(A)冷却水量(L/min)备注WZ-5200-300050.75<90<51转速1500r/min以下为恒转矩；1500r/min以上为恒功率WZ-10101.51WZ-202032WZ-505085WZ-100100158WZ-200300-30002003015WZ-3003004525WZ-650650100<180<1055WZ-1000100015080WZ-20002000315160WZ-30003000470<20240WZ-650065001000<40550WZ-10000100001570<60800WZ-14000140002200<901100四、特性曲线注： P0 为最大冷却功率；n1 为额定最低转速；n2 为额定最高转速。五、使用环境1、最高环境温度不超过40℃；2、海拔高度不超过2000m；3、当环境温度为 20℃时，相对湿度不大于85%。六、冷却水1、水质。冷却水为自来水，一般工业用水、地下水、河水。水中不含有直径1mm以上的固体颗粒或其它杂物，其pH值为 6-8 ，硬度为 200ppm以下为宜，最大值为 300ppm。2、水压。进水压力一般为不小于0.1Mpa，不大于 0.3Mpa。用户在使用本产品时应安装水压表和进水阀门，以方便监控和调节水量。3、水量。冷却水量见参数表，进水量的大小按测试功率的不同进行调节。4、水温。进水温度最高不超过30℃...
