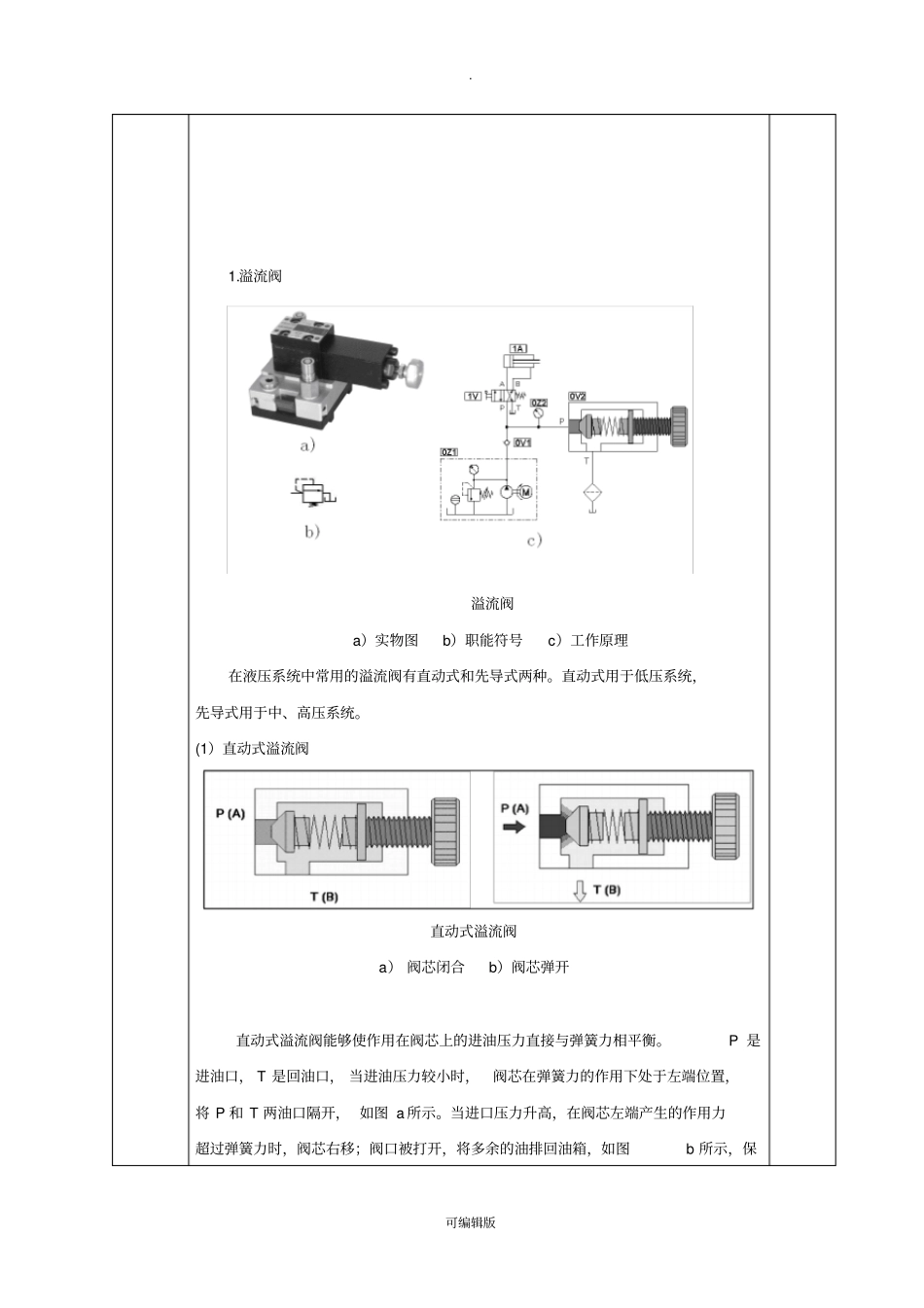

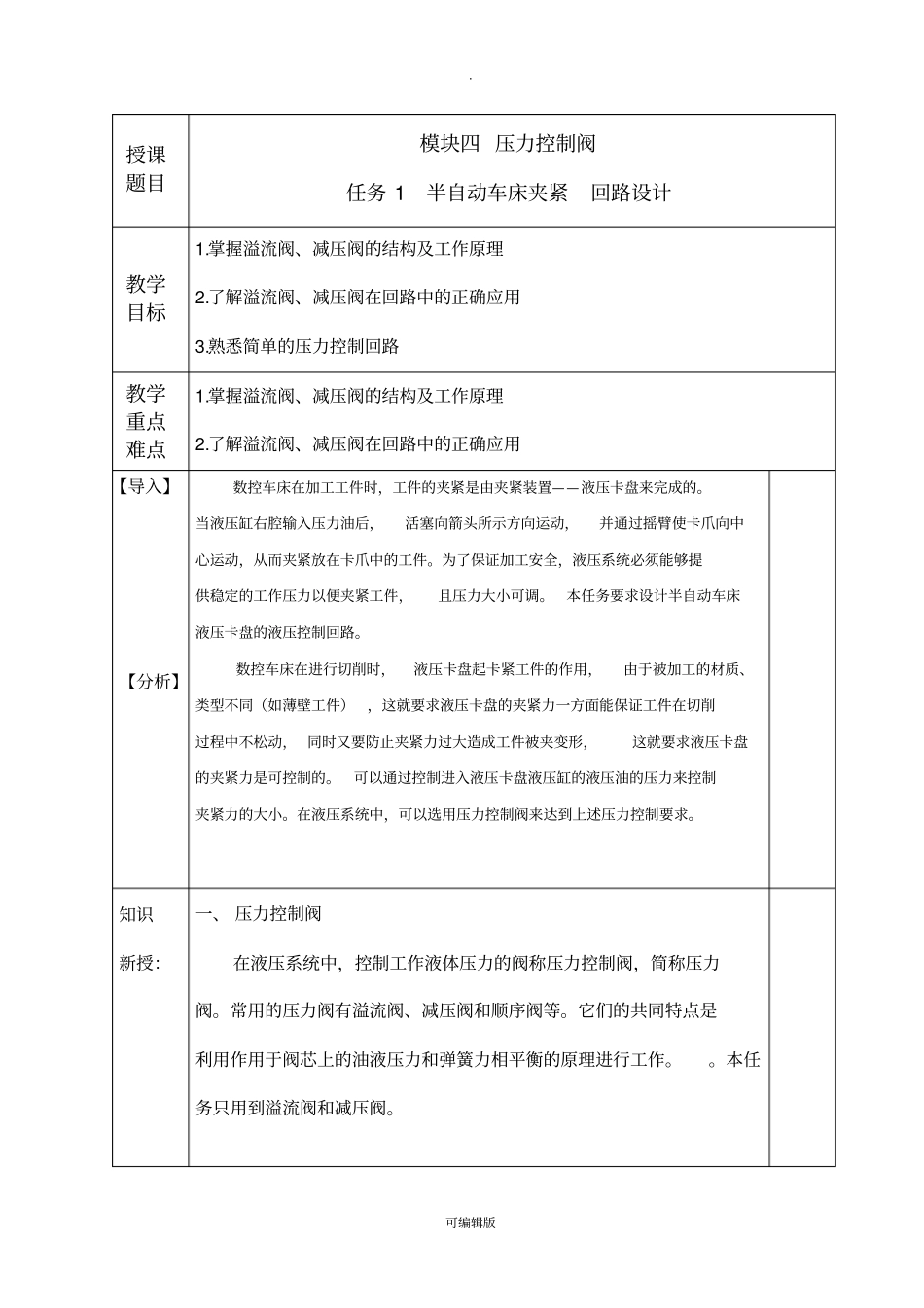

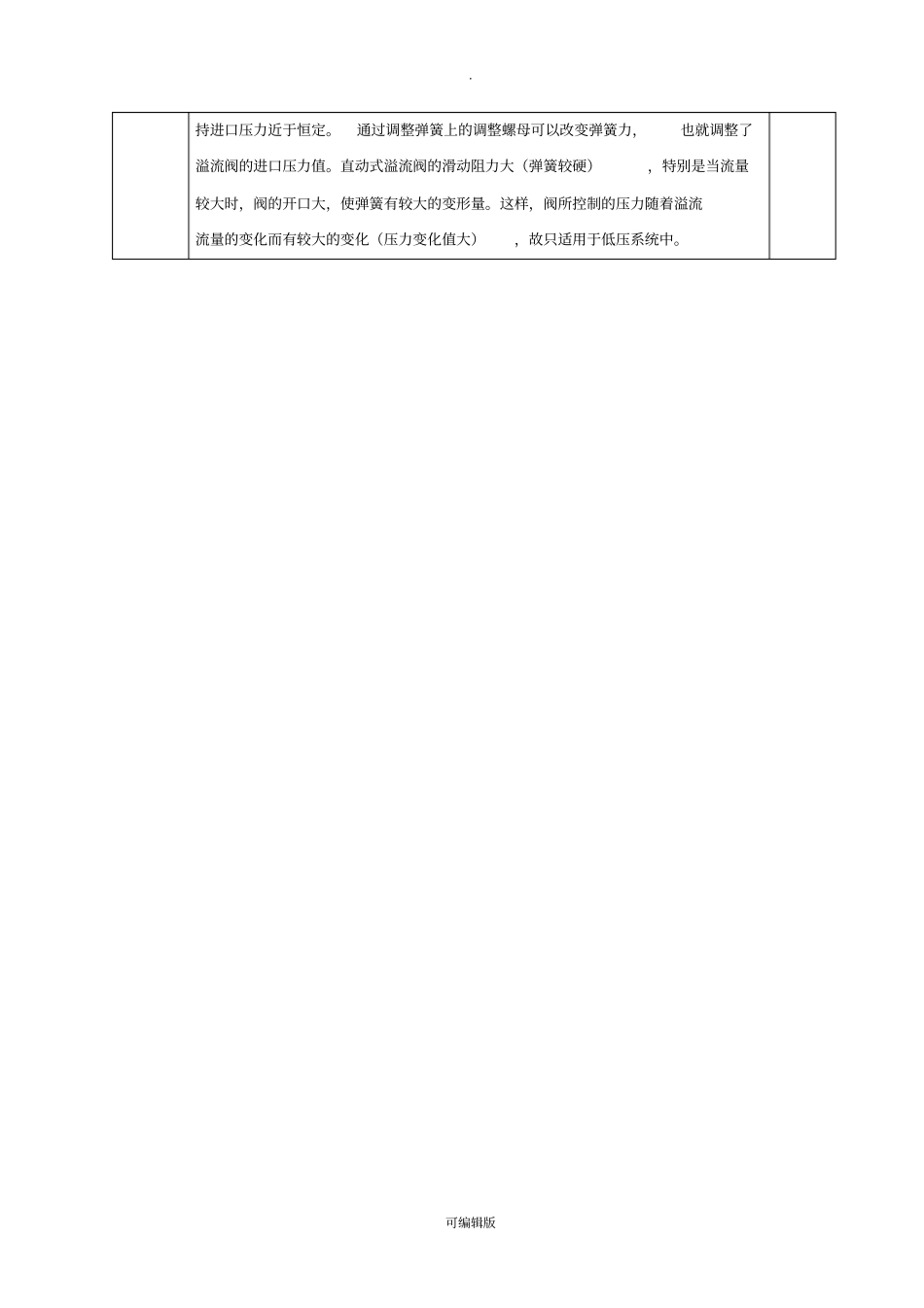

. 可编辑版授课题目模块四 压力控制阀任务 1 半自动车床夹紧回路设计教学目标1.掌握溢流阀、减压阀的结构及工作原理2.了解溢流阀、减压阀在回路中的正确应用3.熟悉简单的压力控制回路教学重点难点1.掌握溢流阀、减压阀的结构及工作原理2.了解溢流阀、减压阀在回路中的正确应用【导入】【分析】数控车床在加工工件时，工件的夹紧是由夹紧装置——液压卡盘来完成的。当液压缸右腔输入压力油后，活塞向箭头所示方向运动，并通过摇臂使卡爪向中心运动，从而夹紧放在卡爪中的工件。为了保证加工安全，液压系统必须能够提供稳定的工作压力以便夹紧工件，且压力大小可调。本任务要求设计半自动车床液压卡盘的液压控制回路。数控车床在进行切削时，液压卡盘起卡紧工件的作用，由于被加工的材质、类型不同（如薄壁工件），这就要求液压卡盘的夹紧力一方面能保证工件在切削过程中不松动， 同时又要防止夹紧力过大造成工件被夹变形，这就要求液压卡盘的夹紧力是可控制的。可以通过控制进入液压卡盘液压缸的液压油的压力来控制夹紧力的大小。在液压系统中，可以选用压力控制阀来达到上述压力控制要求。知识新授：一、 压力控制阀在液压系统中，控制工作液体压力的阀称压力控制阀，简称压力阀。常用的压力阀有溢流阀、减压阀和顺序阀等。它们的共同特点是利用作用于阀芯上的油液压力和弹簧力相平衡的原理进行工作。。本任务只用到溢流阀和减压阀。. 可编辑版1.溢流阀溢流阀a）实物图b）职能符号c）工作原理在液压系统中常用的溢流阀有直动式和先导式两种。直动式用于低压系统，先导式用于中、高压系统。(1）直动式溢流阀直动式溢流阀a） 阀芯闭合b）阀芯弹开直动式溢流阀能够使作用在阀芯上的进油压力直接与弹簧力相平衡。P 是进油口， T 是回油口， 当进油压力较小时，阀芯在弹簧力的作用下处于左端位置，将 P 和 T 两油口隔开， 如图 a 所示。当进口压力升高，在阀芯左端产生的作用力超过弹簧力时，阀芯右移；阀口被打开，将多余的油排回油箱，如图b 所示，保. 可编辑版持进口压力近于恒定。通过调整弹簧上的调整螺母可以改变弹簧力，也就调整了溢流阀的进口压力值。直动式溢流阀的滑动阻力大（弹簧较硬），特别是当流量较大时，阀的开口大，使弹簧有较大的变形量。这样，阀所控制的压力随着溢流流量的变化而有较大的变化（压力变化值大），故只适用于低压系统中。. 可编辑版（2）先导式溢流阀先导式溢流阀a）实物图b）职能符号c）工作...
