液压传动-东南本科-习题解答7章

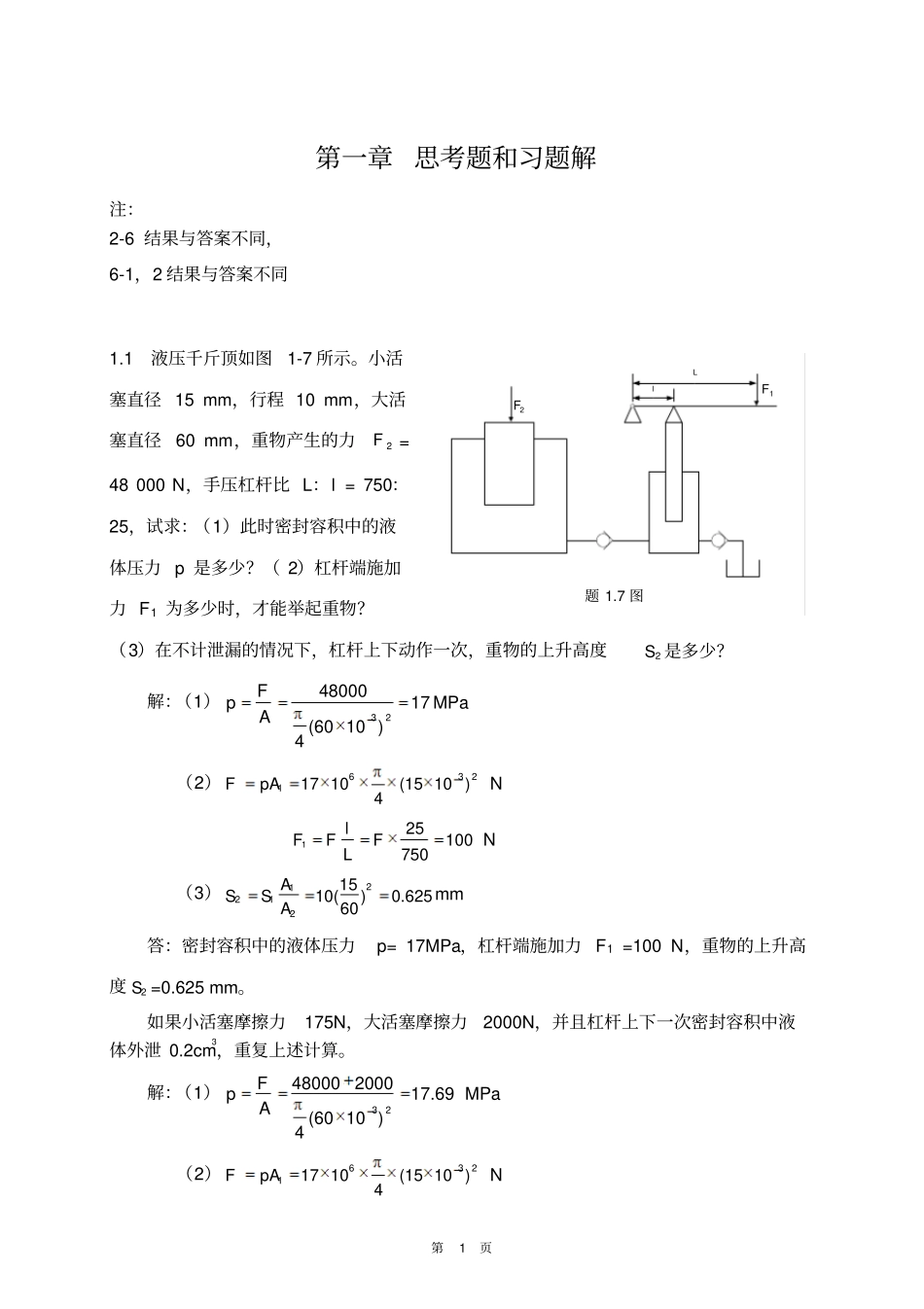

第1 页第一章 思考题和习题解注：2-6 结果与答案不同，6-1，2 结果与答案不同1.1 液压千斤顶如图1-7 所示。小活塞直径 15 mm，行程 10 mm，大活塞直径60 mm，重物产生的力F 2 = 48 000 N，手压杠杆比 L：l = 750：25，试求：（1）此时密封容积中的液体压力 p 是多少？（ 2）杠杆端施加力 F1 为多少时，才能举起重物？（3）在不计泄漏的情况下，杠杆上下动作一次，重物的上升高度2S 是多少？解：（1）324800017(60 10 )4FpAMPa（2）632117 10(15 10 )4FpAN 125100750lFFFLN （3）212121510()0.62560ASS Amm答：密封容积中的液体压力p= 17MPa，杠杆端施加力 F1 =100 N，重物的上升高度2S =0.625 mm。如果小活塞摩擦力175N，大活塞摩擦力2000N，并且杠杆上下一次密封容积中液体外泄 0.2cm3，重复上述计算。解：（1）3248000200017.69(60 10 )4FpAMPa（2）632117 10(15 10 )4FpAN LlF1F2题 1.7 图第2 页125(175)110750lFFFLN （3）11220.2 1000.554S ASAmm1-2 如下图所示，两液压缸的结构和尺寸均相同，无杆腔和有杆腔的面积各为1A和2A ，122AA ，两缸承受负载1F 和2F ，且122FF ，液压泵流量为q,求并联和串联时，活塞移动速度和压力。并联时：两缸顺序动作，缸2 先动。速度相同，qvA。压力由负载决定。串联时：速度由泵的流量决定：前缸1qvA ，后缸112qvA压力由负载决定：后缸221FpA，前缸211111122.5FAFAFpAA1-3 液压传动系统有液压泵，液压阀、液压缸、油箱、管路等元件和辅件，还要有电动机，而电气驱动系统只要一台电动机就行了，为什么说液压传动系统的体积质量小呐？解答：在同等功率条件下，液压传动相对于机械传动，体积和质量小。特别在大功率情第3 页况下，液压传动的优点更突出。1-4 液压传动系统中，要经过两次能量的转换，一次是电动机的机械能转化为液压泵输出的液体能，另一次是输入执行元件的液压能转换为执行元件输出的机械能，能量的转化是有损失的，为什么要使用液压传动系统呐？解答：传动系统的作用是传递和控制能量与信号，任何形式的传动系统都会有能量损失，问题如何将损失降低到最小，而不是因有损失而不使用。第4 页第二章 思考题和习题解2-1 有密闭于液压缸中的一段直径150dmmmm、长 mm400lmm的液压油，体积膨胀系数416.5 10K，密闭容积的一端的活塞可移动。如果活塞的外负载力不变，油温从20℃上到 25 C ℃，求活塞位移。答：)1(12TVV0VTVmmVS13...
