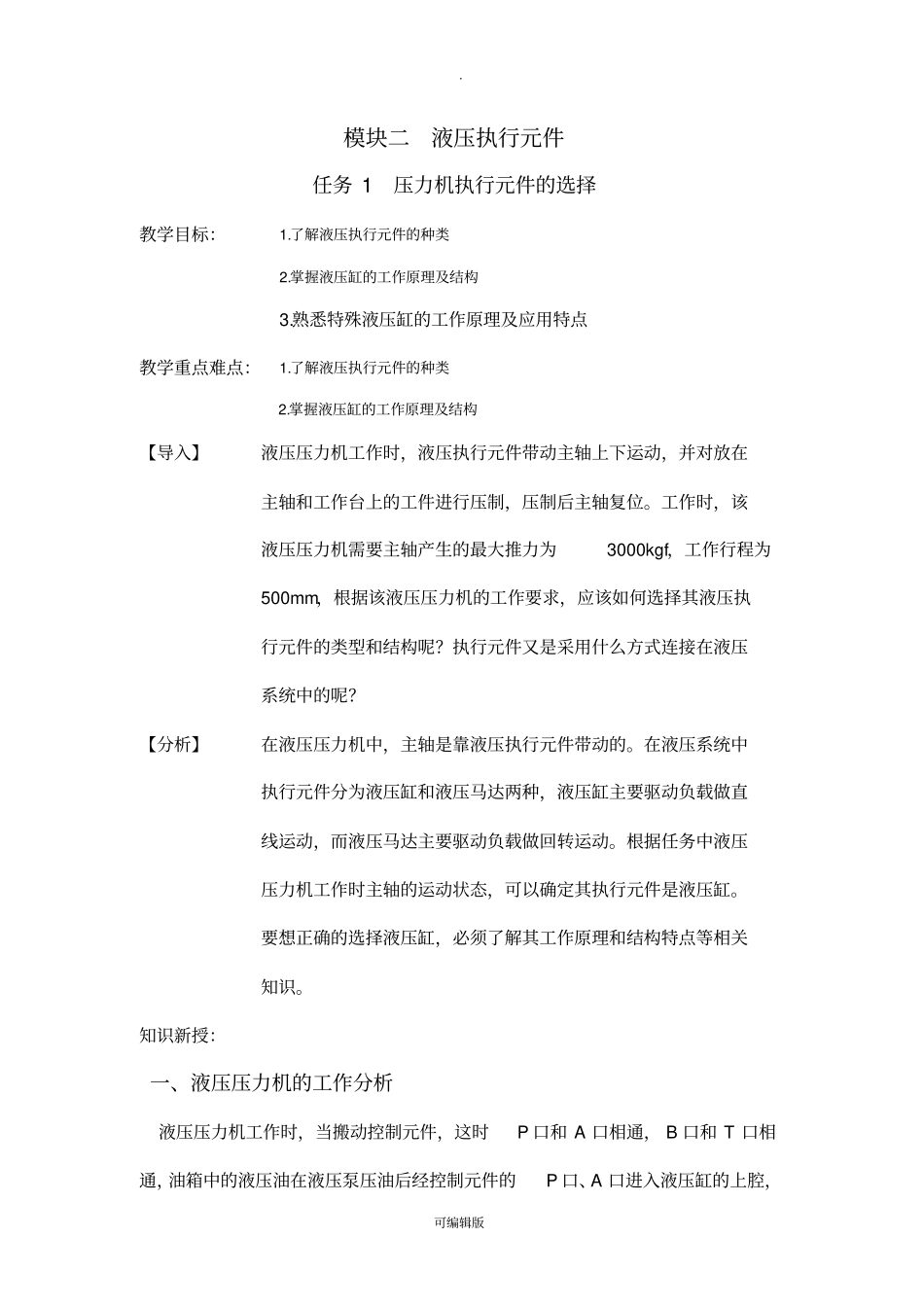

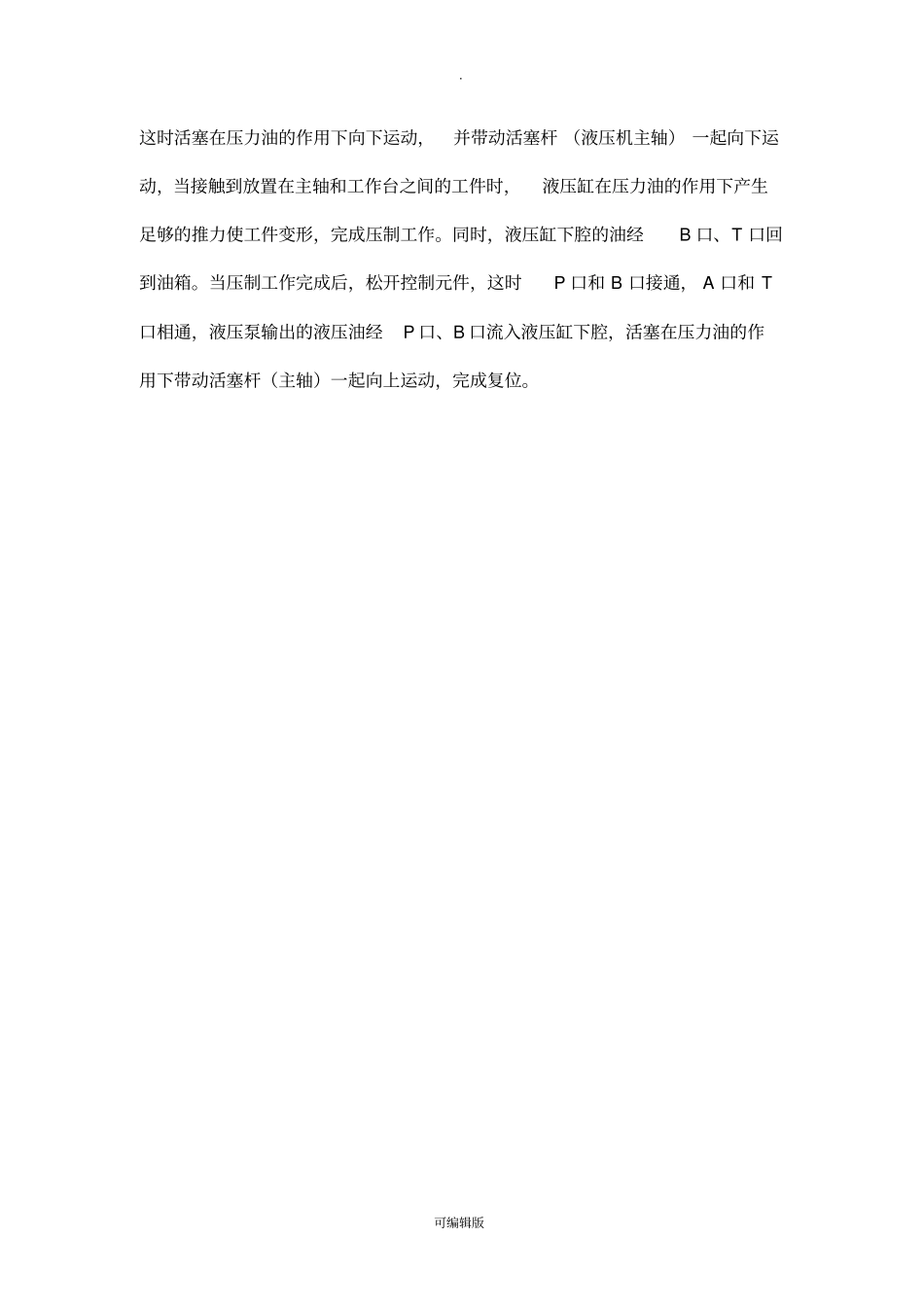

. 可编辑版模块二液压执行元件任务 1 压力机执行元件的选择教学目标：1.了解液压执行元件的种类2.掌握液压缸的工作原理及结构3.熟悉特殊液压缸的工作原理及应用特点教学重点难点：1.了解液压执行元件的种类2.掌握液压缸的工作原理及结构【导入】液压压力机工作时，液压执行元件带动主轴上下运动，并对放在主轴和工作台上的工件进行压制，压制后主轴复位。工作时，该液压压力机需要主轴产生的最大推力为3000kgf，工作行程为500mm，根据该液压压力机的工作要求，应该如何选择其液压执行元件的类型和结构呢？执行元件又是采用什么方式连接在液压系统中的呢？【分析】在液压压力机中，主轴是靠液压执行元件带动的。在液压系统中执行元件分为液压缸和液压马达两种，液压缸主要驱动负载做直线运动，而液压马达主要驱动负载做回转运动。根据任务中液压压力机工作时主轴的运动状态，可以确定其执行元件是液压缸。要想正确的选择液压缸，必须了解其工作原理和结构特点等相关知识。知识新授：一、液压压力机的工作分析液压压力机工作时，当搬动控制元件，这时P 口和 A 口相通， B 口和 T 口相通，油箱中的液压油在液压泵压油后经控制元件的P 口、A 口进入液压缸的上腔，. 可编辑版这时活塞在压力油的作用下向下运动，并带动活塞杆 （液压机主轴） 一起向下运动，当接触到放置在主轴和工作台之间的工件时，液压缸在压力油的作用下产生足够的推力使工件变形，完成压制工作。同时，液压缸下腔的油经B 口、T 口回到油箱。当压制工作完成后，松开控制元件，这时P 口和 B 口接通， A 口和 T口相通，液压泵输出的液压油经P 口、B 口流入液压缸下腔，活塞在压力油的作用下带动活塞杆（主轴）一起向上运动，完成复位。. 可编辑版液压压力机的工作原理液压压力机中液压缸是液压传动系统中最终将来自液压泵的压力转化为推动主轴运动的执行元件，它是液体压力能转变为机械能的转换装置二、液压缸的分类和结构特点液压系统中最常见的液压缸主要有双作用单出杆液压缸和双作用双出杆液压缸。. 可编辑版双作用单出杆液压缸双作用双出杆液压缸以双作用单出杆液压缸为例，液压缸主要由活塞杆、活塞和缸体三部分组成。双作用单出杆液压缸的结构特点是液压缸内部有两个工作腔，一个是有活塞杆的腔，称为有杆腔，另一个是无杆腔。三、液压缸的选择选择液压缸时， 主要是依据工作要求来确定液压缸的类型、连接形式和结构尺寸的大小，这些与液压系统的推...
