液压传动的工作原理

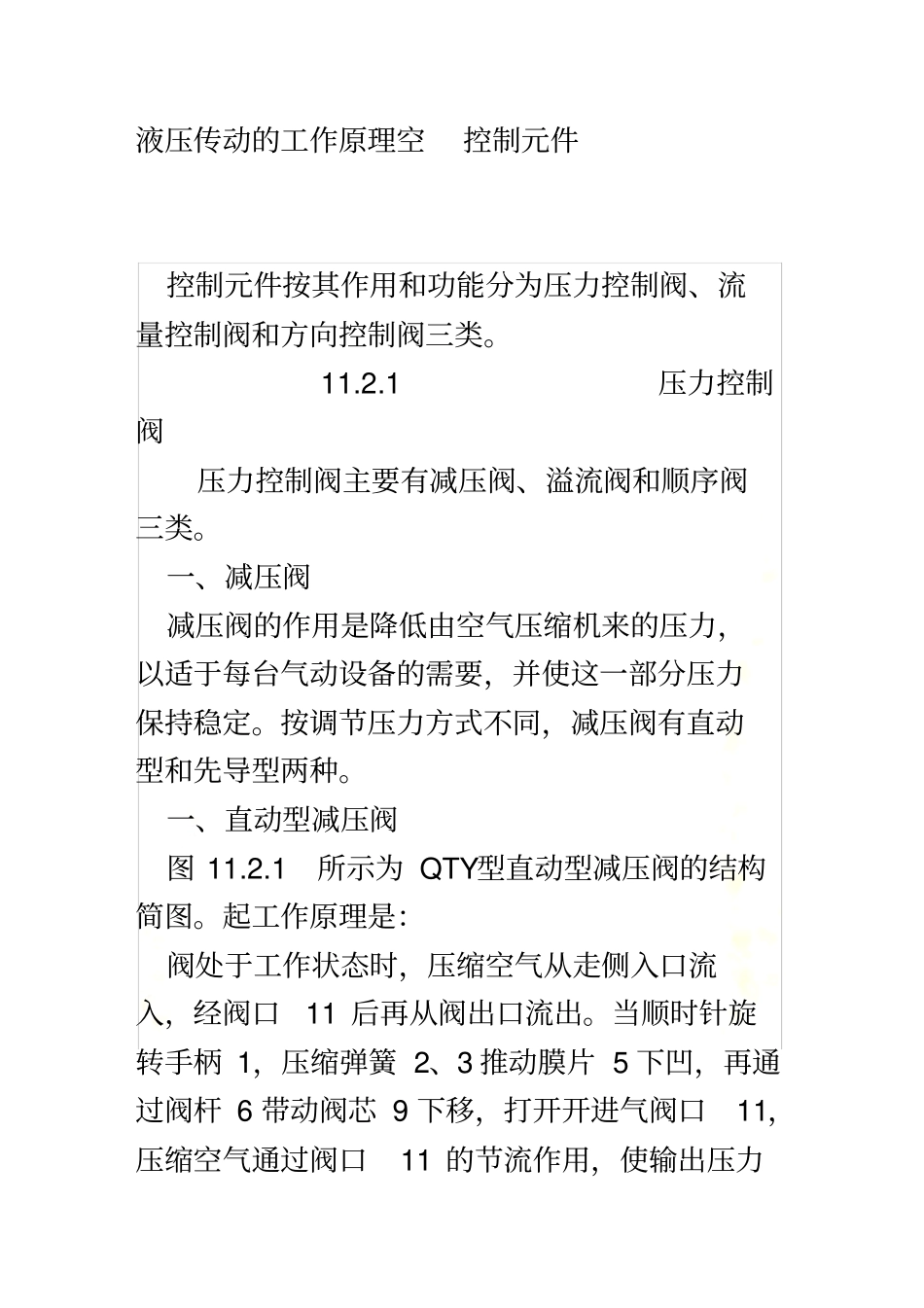

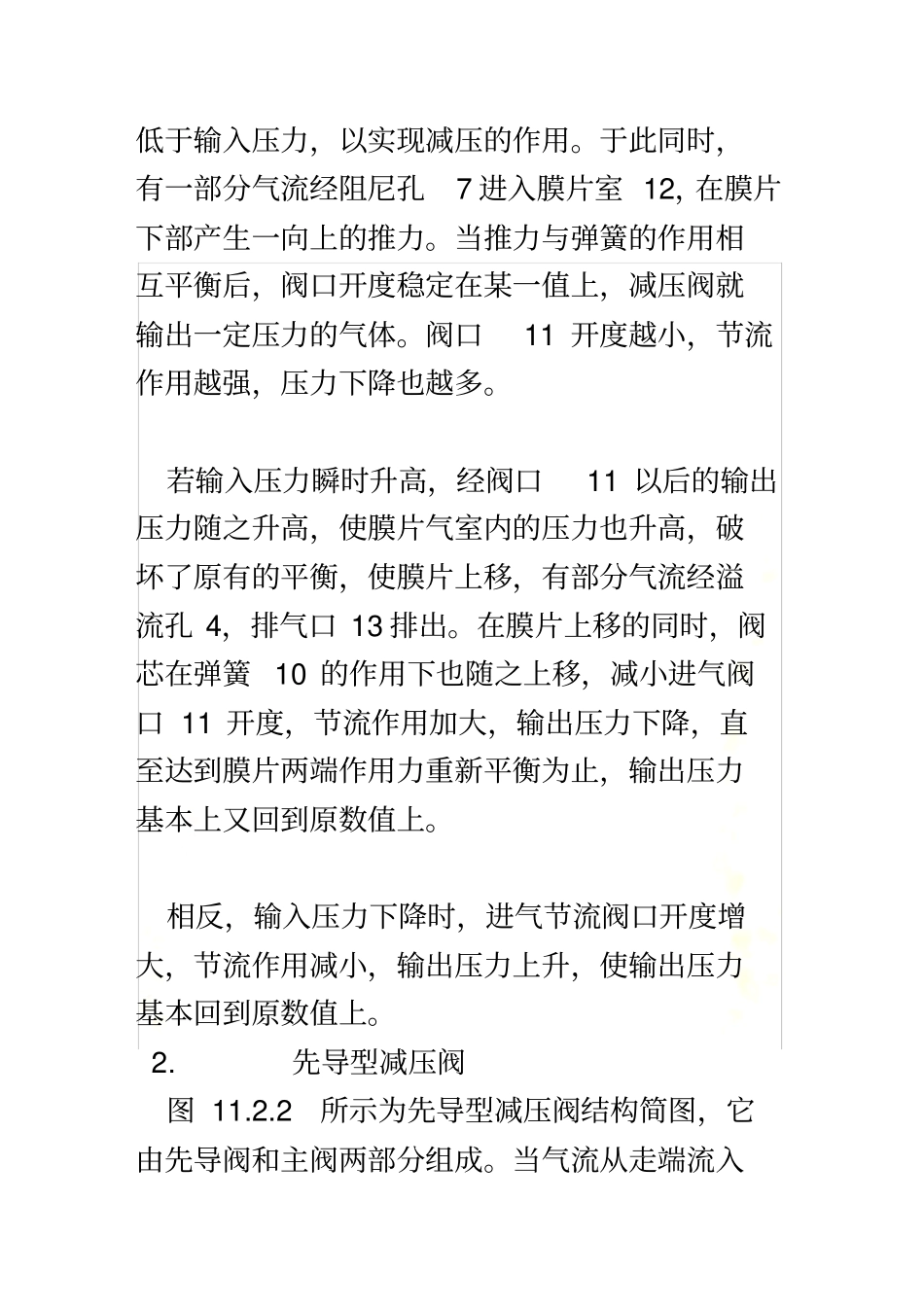

液压传动的工作原理液压传动的工作原理空控制元件控制元件按其作用和功能分为压力控制阀、流量控制阀和方向控制阀三类。 11.2.1 压力控制阀压力控制阀主要有减压阀、溢流阀和顺序阀三类。一、减压阀减压阀的作用是降低由空气压缩机来的压力，以适于每台气动设备的需要，并使这一部分压力保持稳定。按调节压力方式不同，减压阀有直动型和先导型两种。一、直动型减压阀图 11.2.1 所示为 QTY型直动型减压阀的结构简图。起工作原理是：阀处于工作状态时，压缩空气从走侧入口流入，经阀口11 后再从阀出口流出。当顺时针旋转手柄 1，压缩弹簧 2、3 推动膜片 5 下凹，再通过阀杆 6 带动阀芯 9 下移，打开开进气阀口11，压缩空气通过阀口11 的节流作用，使输出压力低于输入压力，以实现减压的作用。于此同时，有一部分气流经阻尼孔7 进入膜片室 12，在膜片下部产生一向上的推力。当推力与弹簧的作用相互平衡后，阀口开度稳定在某一值上，减压阀就输出一定压力的气体。阀口11 开度越小，节流作用越强，压力下降也越多。若输入压力瞬时升高，经阀口11 以后的输出压力随之升高，使膜片气室内的压力也升高，破坏了原有的平衡，使膜片上移，有部分气流经溢流孔 4，排气口 13 排出。在膜片上移的同时，阀芯在弹簧 10 的作用下也随之上移，减小进气阀口 11 开度，节流作用加大，输出压力下降，直至达到膜片两端作用力重新平衡为止，输出压力基本上又回到原数值上。相反，输入压力下降时，进气节流阀口开度增大，节流作用减小，输出压力上升，使输出压力基本回到原数值上。 2. 先导型减压阀图 11.2.2所示为先导型减压阀结构简图，它由先导阀和主阀两部分组成。当气流从走端流入阀体后，一部分经阀口9 流向输出口，另一部分经固定节流孔 1 进入中气室 5，经喷嘴 2、挡板 3、孔道反馈年至下气室6，再经阀杆 7 中心孔及排气孔 8 排至大气。把手柄旋到一定位置，使喷嘴挡板的距离在工作范围内，减压阀就进入工作状态。中气室5 的压力随喷嘴与挡板间距离的减小而增大，于是推动阀芯打开进气阀口9，即有气流流到出口，同时经孔道发馈到上气室4，与调压弹簧相平衡。若输入压力瞬时升高，输出压力也相应升高，通过孔口的气流使下气室6 的压力也升高，破坏了膜片原由的平衡，使阀杆7 上升，节流阀口减小，节流作用增强，输出压力下降，使膜片两端作用力重新平衡，输出压力恢复到原来的调定值。当输出压力瞬时下降时，经喷嘴挡板...
