液压大钳安装、操作规程及维护保养

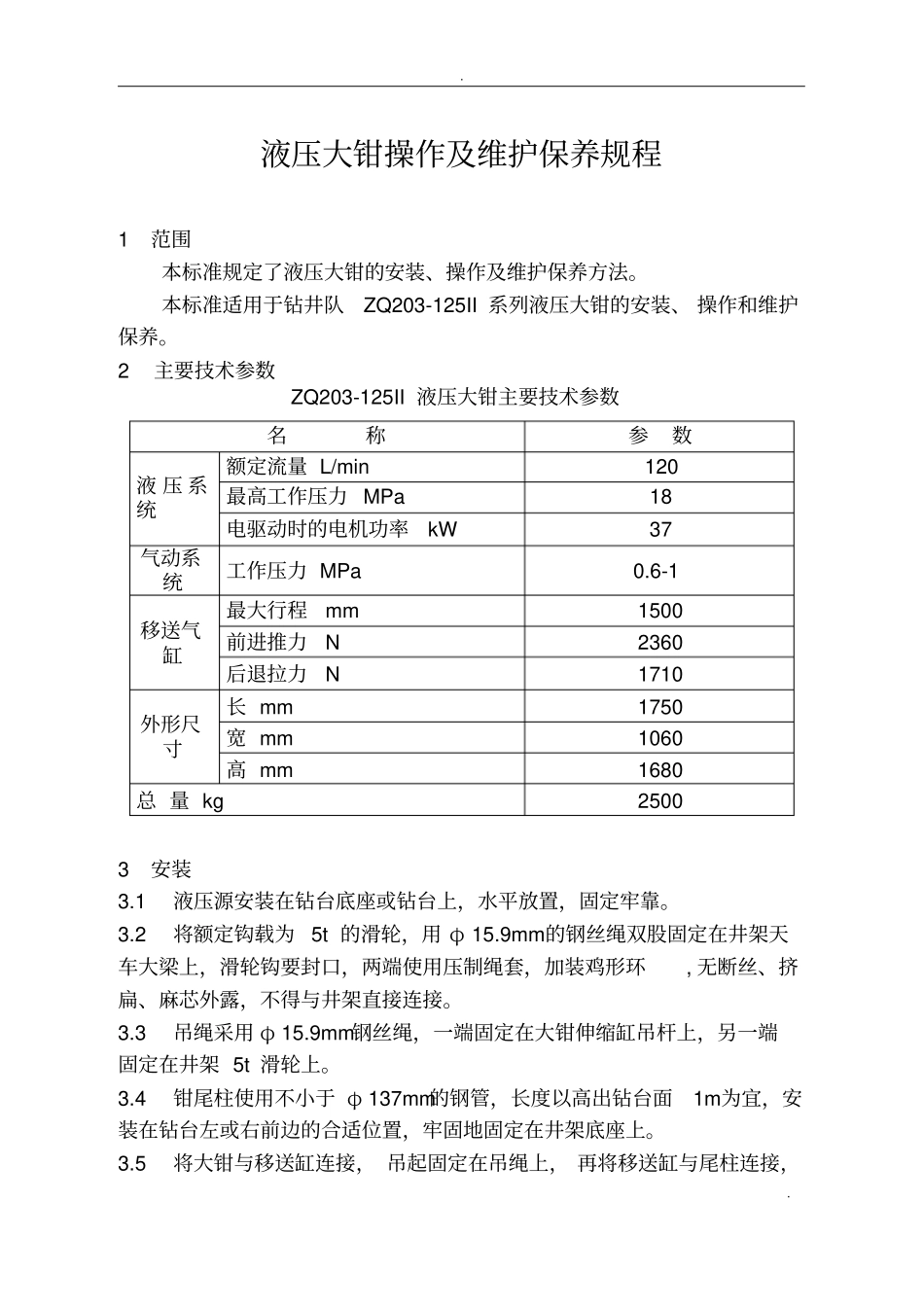

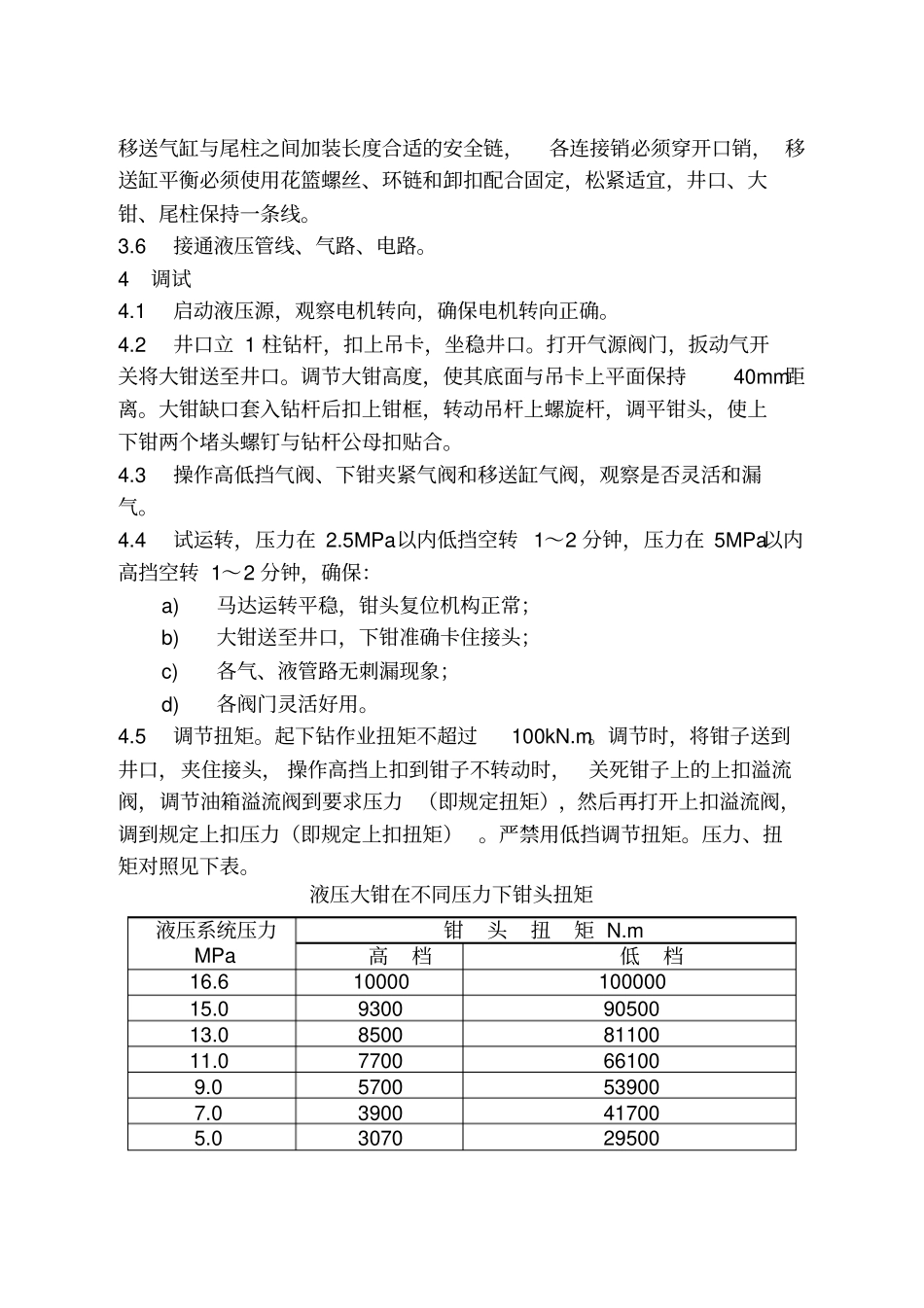

. . 液压大钳操作及维护保养规程1 范围本标准规定了液压大钳的安装、操作及维护保养方法。本标准适用于钻井队ZQ203-125II 系列液压大钳的安装、 操作和维护保养。2 主要技术参数ZQ203-125II 液压大钳主要技术参数名称参数液 压 系统额定流量 L/min 120 最高工作压力 MPa 18 电驱动时的电机功率 kW 37 气动系统工作压力 MPa 0.6-1 移送气缸最大行程 mm 1500 前进推力 N 2360 后退拉力 N 1710 外形尺寸长 mm 1750 宽 mm 1060 高 mm 1680 总 量 kg 2500 3 安装3.1 液压源安装在钻台底座或钻台上，水平放置，固定牢靠。3.2 将额定钩载为5t 的滑轮，用 φ 15.9mm的钢丝绳双股固定在井架天车大梁上，滑轮钩要封口，两端使用压制绳套，加装鸡形环, 无断丝、挤扁、麻芯外露，不得与井架直接连接。3.3 吊绳采用 φ 15.9mm钢丝绳，一端固定在大钳伸缩缸吊杆上，另一端固定在井架 5t 滑轮上。3.4 钳尾柱使用不小于 φ 137mm的钢管，长度以高出钻台面1m为宜，安装在钻台左或右前边的合适位置，牢固地固定在井架底座上。3.5 将大钳与移送缸连接， 吊起固定在吊绳上， 再将移送缸与尾柱连接，移送气缸与尾柱之间加装长度合适的安全链，各连接销必须穿开口销， 移送缸平衡必须使用花篮螺丝、环链和卸扣配合固定，松紧适宜，井口、大钳、尾柱保持一条线。3.6 接通液压管线、气路、电路。4 调试4.1 启动液压源，观察电机转向，确保电机转向正确。4.2 井口立 1 柱钻杆，扣上吊卡，坐稳井口。打开气源阀门，扳动气开关将大钳送至井口。调节大钳高度，使其底面与吊卡上平面保持40mm距离。大钳缺口套入钻杆后扣上钳框，转动吊杆上螺旋杆，调平钳头，使上下钳两个堵头螺钉与钻杆公母扣贴合。4.3 操作高低挡气阀、下钳夹紧气阀和移送缸气阀，观察是否灵活和漏气。4.4 试运转，压力在 2.5MPa以内低挡空转 1～2 分钟，压力在 5MPa以内高挡空转 1～2 分钟，确保：a)马达运转平稳，钳头复位机构正常；b)大钳送至井口，下钳准确卡住接头；c)各气、液管路无刺漏现象；d)各阀门灵活好用。4.5 调节扭矩。起下钻作业扭矩不超过100kN.m。调节时，将钳子送到井口，夹住接头， 操作高挡上扣到钳子不转动时，关死钳子上的上扣溢流阀，调节油箱溢流阀到要求压力 （即规定扭矩），然后再打开上扣溢流阀，调到规定上扣压力（即规定上扣扭矩） 。严禁用低挡调节扭矩。压力、扭矩对照见下表。液压大钳在不...
