液压站验收标准

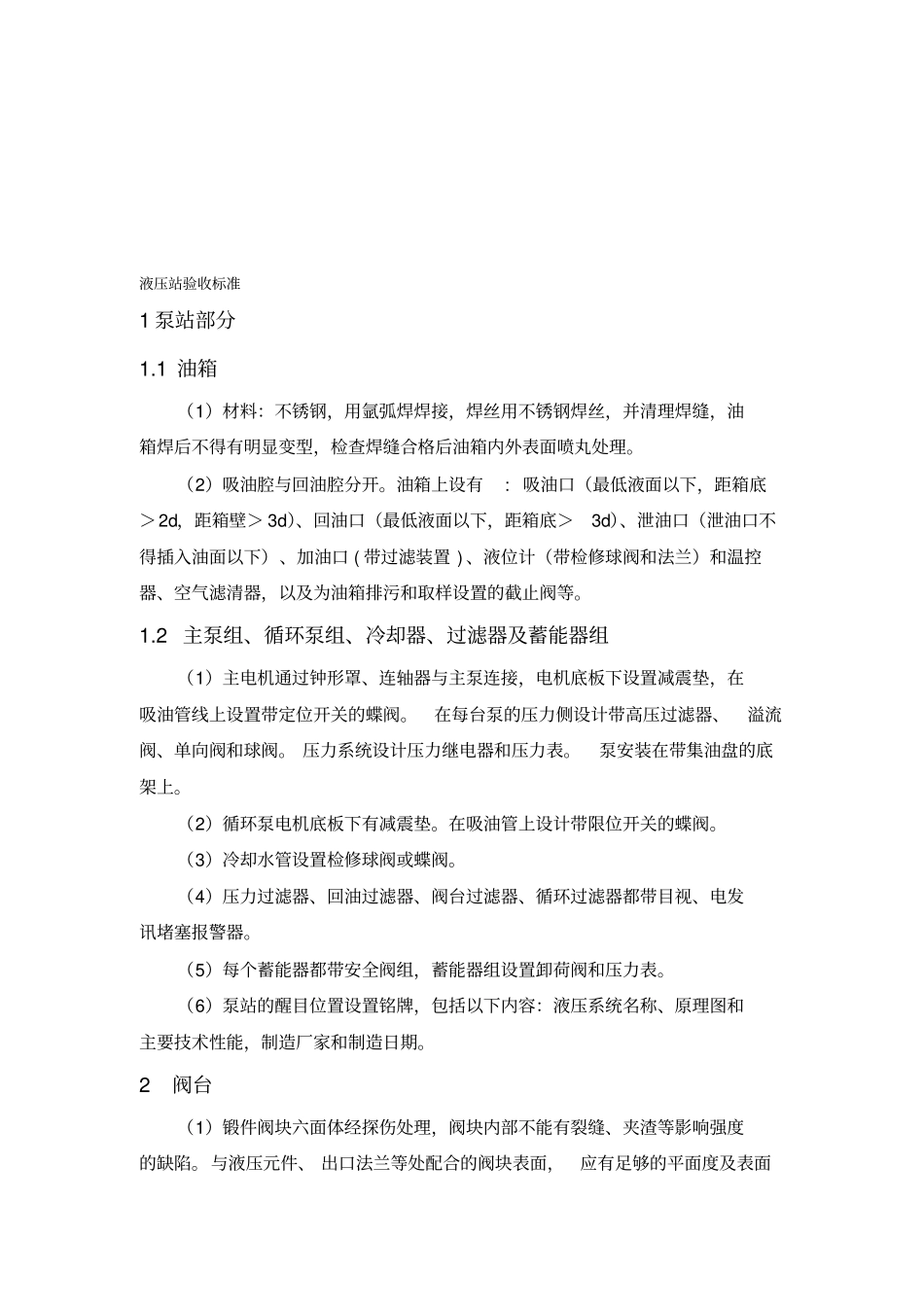

液压站验收标准1 泵站部分1.1 油箱（1）材料：不锈钢，用氩弧焊焊接，焊丝用不锈钢焊丝，并清理焊缝，油箱焊后不得有明显变型，检查焊缝合格后油箱内外表面喷丸处理。（2）吸油腔与回油腔分开。油箱上设有: 吸油口（最低液面以下，距箱底＞2d，距箱壁＞ 3d）、回油口（最低液面以下，距箱底＞3d）、泄油口（泄油口不得插入油面以下）、加油口 ( 带过滤装置 ) 、液位计（带检修球阀和法兰）和温控器、空气滤清器，以及为油箱排污和取样设置的截止阀等。1.2 主泵组、循环泵组、冷却器、过滤器及蓄能器组（1）主电机通过钟形罩、连轴器与主泵连接，电机底板下设置减震垫，在吸油管线上设置带定位开关的蝶阀。在每台泵的压力侧设计带高压过滤器、溢流阀、单向阀和球阀。 压力系统设计压力继电器和压力表。泵安装在带集油盘的底架上。（2）循环泵电机底板下有减震垫。在吸油管上设计带限位开关的蝶阀。（3）冷却水管设置检修球阀或蝶阀。（4）压力过滤器、回油过滤器、阀台过滤器、循环过滤器都带目视、电发讯堵塞报警器。（5）每个蓄能器都带安全阀组，蓄能器组设置卸荷阀和压力表。（6）泵站的醒目位置设置铭牌，包括以下内容：液压系统名称、原理图和主要技术性能，制造厂家和制造日期。2 阀台（1）锻件阀块六面体经探伤处理，阀块内部不能有裂缝、夹渣等影响强度的缺陷。与液压元件、 出口法兰等处配合的阀块表面，应有足够的平面度及表面粗糙度，阀块表面不能有划痕。（2）阀块上要有各液压件的铭牌，编号与图纸一一对应。（3）内孔加工完毕后须清洗，并用内窥镜检查。（4）阀台的醒目位置应设置铭牌，包括以下内容：液压系统名称、原理图和主要技术性能、制造厂家和制造日期。3 管路（1）泵站及阀台的钢管外径及钢管壁厚应附合设计标准，钢管材料为不锈钢无缝管。（2）钢管弯曲部不得有裂痕、皱折等。钢管焊接采用氩弧焊，焊丝用不锈钢焊丝。（3）配管时要考虑到检修方便，并留有足够的检修空间。4．卖方提供材料（1） 出厂竣工图。包括所有零件图、材料表及相关的制造、检验资料。（2） 产品质量证明文件。 包括材质证明及检测和试验报告、质检评定结果报告、铸锻件探伤检验报告、零部件热处理试验报告及原始记录、重大质量缺陷处理记录和有关会议纪要等，关键进口件必须保证原装进口并提供相关证明。附录一 泵站明细表序号代号名称数量备注1 2800L 油箱 不锈钢1 MECC 2 Q11F-16P DN25 低压球阀2 北京3 D7A1X5N-16 ...
