液压缸习题四

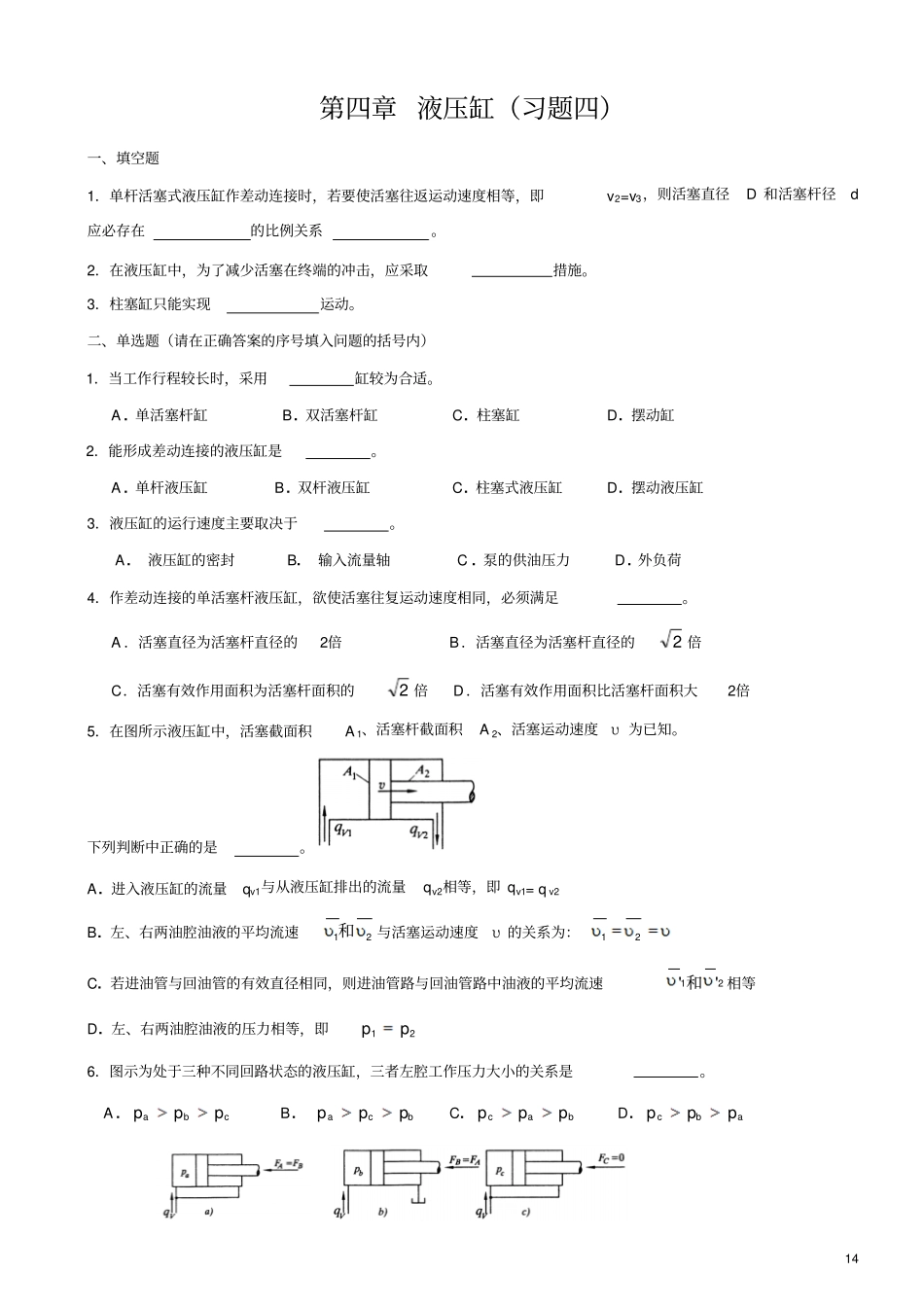

14 第四章 液压缸（习题四）一、填空题1．单杆活塞式液压缸作差动连接时，若要使活塞往返运动速度相等，即v2=v3，则活塞直径D 和活塞杆径d应必存在的比例关系。2．在液压缸中，为了减少活塞在终端的冲击，应采取措施。3．柱塞缸只能实现运动。二、单选题（请在正确答案的序号填入问题的括号内）1．当工作行程较长时，采用缸较为合适。A . 单活塞杆缸B. 双活塞杆缸C. 柱塞缸D. 摆动缸2．能形成差动连接的液压缸是。A . 单杆液压缸B. 双杆液压缸C. 柱塞式液压缸D. 摆动液压缸3．液压缸的运行速度主要取决于。A. 液压缸的密封B. 输入流量轴C . 泵的供油压力D. 外负荷4．作差动连接的单活塞杆液压缸，欲使活塞往复运动速度相同，必须满足。A ．活塞直径为活塞杆直径的2倍B．活塞直径为活塞杆直径的2 倍C．活塞有效作用面积为活塞杆面积的2 倍D．活塞有效作用面积比活塞杆面积大2倍5．在图所示液压缸中，活塞截面积A 1、活塞杆截面积A 2、活塞运动速度υ 为已知。下列判断中正确的是。A. 进入液压缸的流量qv1与从液压缸排出的流量qv2相等，即 qv1= q v2B. 左、右两油腔油液的平均流速21和与活塞运动速度υ 的关系为：21C. 若进油管与回油管的有效直径相同，则进油管路与回油管路中油液的平均流速21'' 和相等D. 左、右两油腔油液的压力相等，即21pp6．图示为处于三种不同回路状态的液压缸，三者左腔工作压力大小的关系是。A . cbapppB. bcapppC. bacpppD. abcppp15 7．双作用式单活塞杆液压缸。A．活塞两个方向的作用力相等B．往复运动的范围约为有效行程的3倍C．活塞有效作用面积为活塞杆面积的2倍时，工作台往复运动速度相等D．常用于实现机床的工作进给和快速退回四、多选题1．已知单活塞杆液压缸两腔有效面积A1=2A2，液压泵供油流量为q，如果将液压缸差动连接，活塞实现差动快进，那么进入大腔的流量是，如果不差动连接，则小腔的排油流量。A ．0.5qB．1.5 qC．1.75 qD．2 q2．液压缸的种类繁多，可作双作用液压缸，而只能作单作用液压缸。A ．柱塞缸B．活塞缸C．摆动缸五、判断题：（对的打√，错的打×）1．双活塞杆液压缸又称为双作用液压缸，单活塞杆液压缸又称为单作用液压缸。（）2．液压缸差动连接时，缸产生的推力比非差动连接时的推力大。（）3．双活塞杆液压缸的活塞杆是固定不动的，其工作台往复运动的范围约为有效行程的3倍。（）4．双作用式单活塞杆液压缸的活塞，两个方向所获得的推力不...
