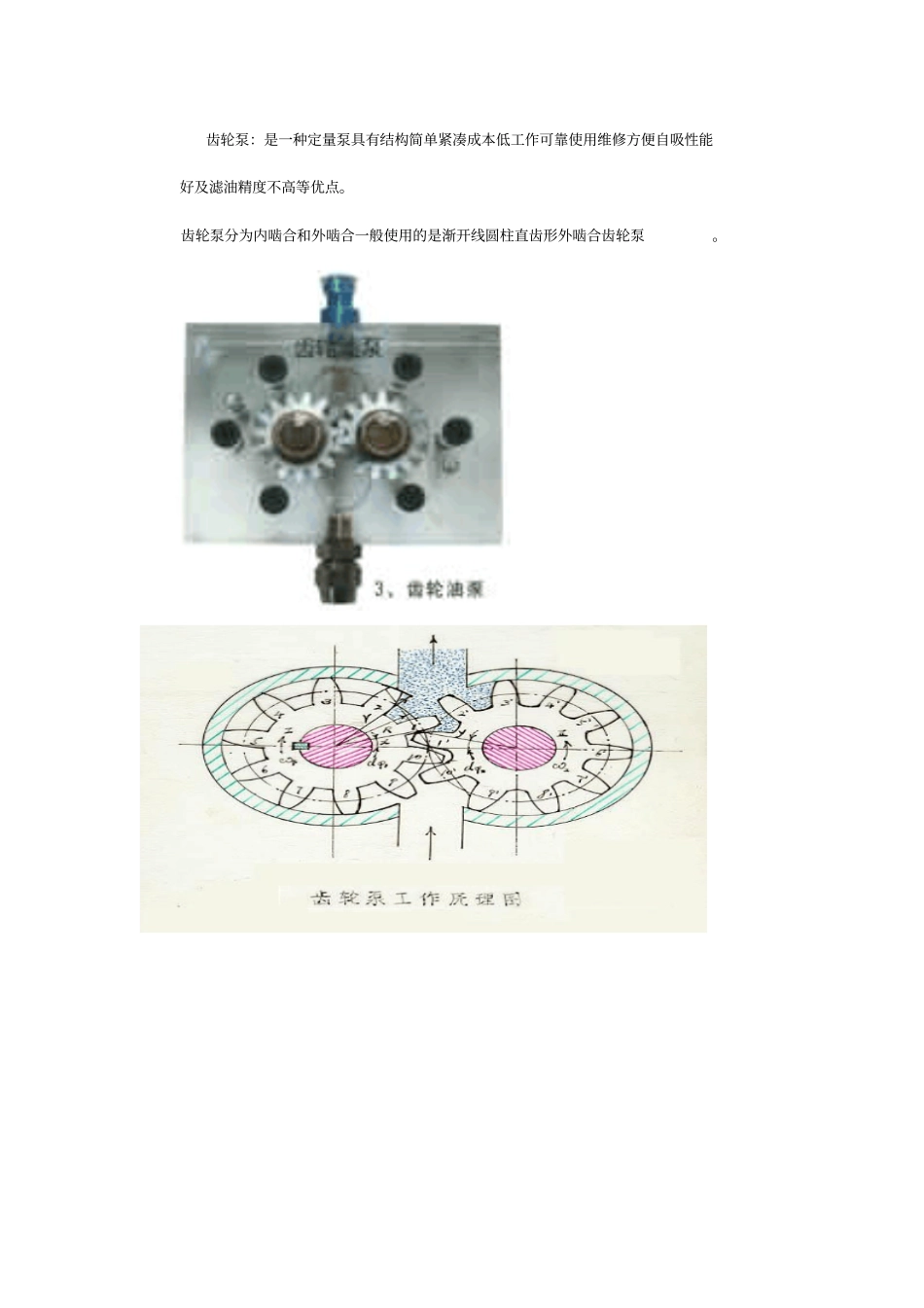

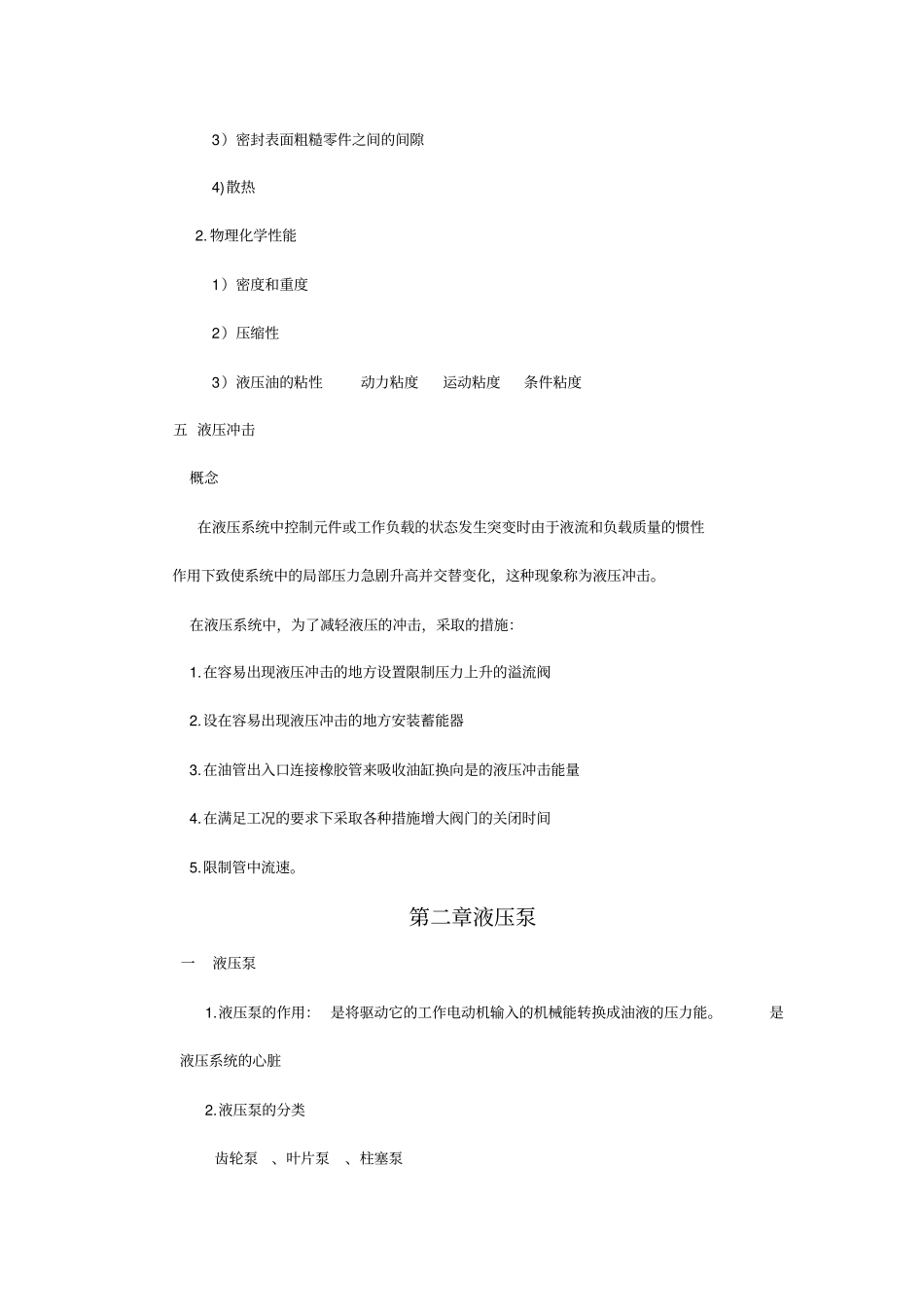

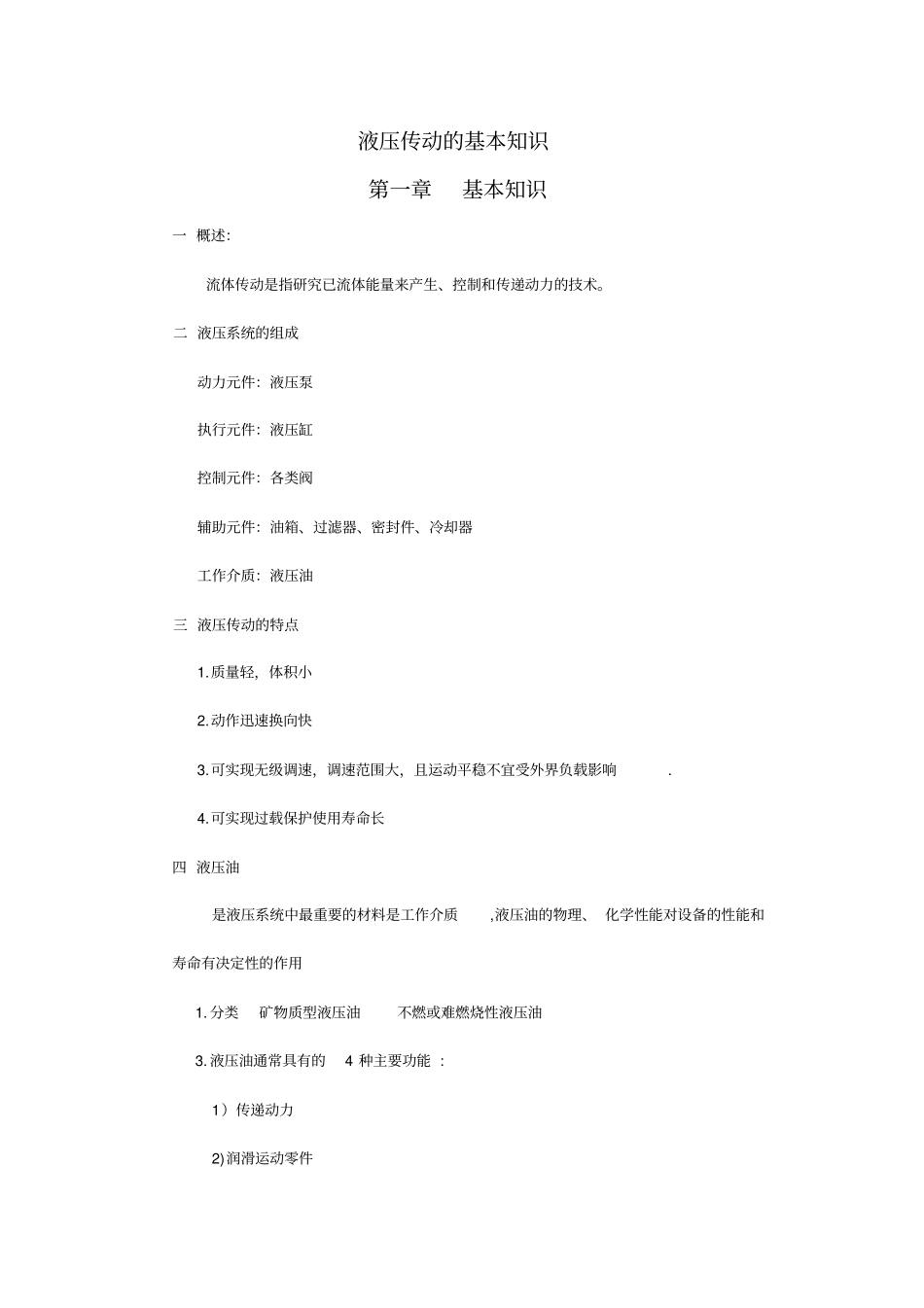

液压传动的基本知识第一章基本知识一 概述：流体传动是指研究已流体能量来产生、控制和传递动力的技术。二 液压系统的组成动力元件：液压泵执行元件：液压缸控制元件：各类阀辅助元件：油箱、过滤器、密封件、冷却器工作介质：液压油三 液压传动的特点1.质量轻，体积小2.动作迅速换向快3.可实现无级调速，调速范围大，且运动平稳不宜受外界负载影响. 4.可实现过载保护使用寿命长四 液压油是液压系统中最重要的材料是工作介质,液压油的物理、 化学性能对设备的性能和寿命有决定性的作用1. 分类矿物质型液压油不燃或难燃烧性液压油3. 液压油通常具有的4 种主要功能 : 1）传递动力2)润滑运动零件3）密封表面粗糙零件之间的间隙4)散热2. 物理化学性能1）密度和重度2）压缩性3）液压油的粘性动力粘度运动粘度条件粘度五 液压冲击概念在液压系统中控制元件或工作负载的状态发生突变时由于液流和负载质量的惯性作用下致使系统中的局部压力急剧升高并交替变化，这种现象称为液压冲击。在液压系统中，为了减轻液压的冲击，采取的措施：1.在容易出现液压冲击的地方设置限制压力上升的溢流阀2.设在容易出现液压冲击的地方安装蓄能器3.在油管出入口连接橡胶管来吸收油缸换向是的液压冲击能量4.在满足工况的要求下采取各种措施增大阀门的关闭时间5.限制管中流速。第二章液压泵一液压泵1.液压泵的作用： 是将驱动它的工作电动机输入的机械能转换成油液的压力能。是液压系统的心脏2.液压泵的分类齿轮泵、叶片泵、柱塞泵齿轮泵：是一种定量泵具有结构简单紧凑成本低工作可靠使用维修方便自吸性能好及滤油精度不高等优点。齿轮泵分为内啮合和外啮合一般使用的是渐开线圆柱直齿形外啮合齿轮泵。为了保证齿轮泵的正常工作,使吸油腔与压油腔被齿与齿的啮合接触线隔开而不连,通,要求齿轮的重叠系数大于1,由于重叠系数大于1,当一对齿轮尚未脱开啮合前.后一对齿轮就开始进入啮合.在这段时间内 ,同时有两对齿轮进入啮合,在它们之间形成一个封闭的容腔 ,称为闭死容积 .由于闭死容积在两对齿轮啮合过程中其大小是变化的,当容积减小时 ,会造成液体压力的急剧升高而产生瞬时压力冲击,而容积增大时 ,会形成局部真空这种现象称为困油现象.会产生噪声 ,容积效率降低并影响泵的工作平稳和寿命.一般采取在侧板或轴套开泄荷沟槽. 第三章液压缸一 液压缸的特点 : 1. 结构简单 , 制造容易 ,维修方便 ,工作可靠2. 重量轻 ,传力大 ,寿命长3. 运动惯性小...
