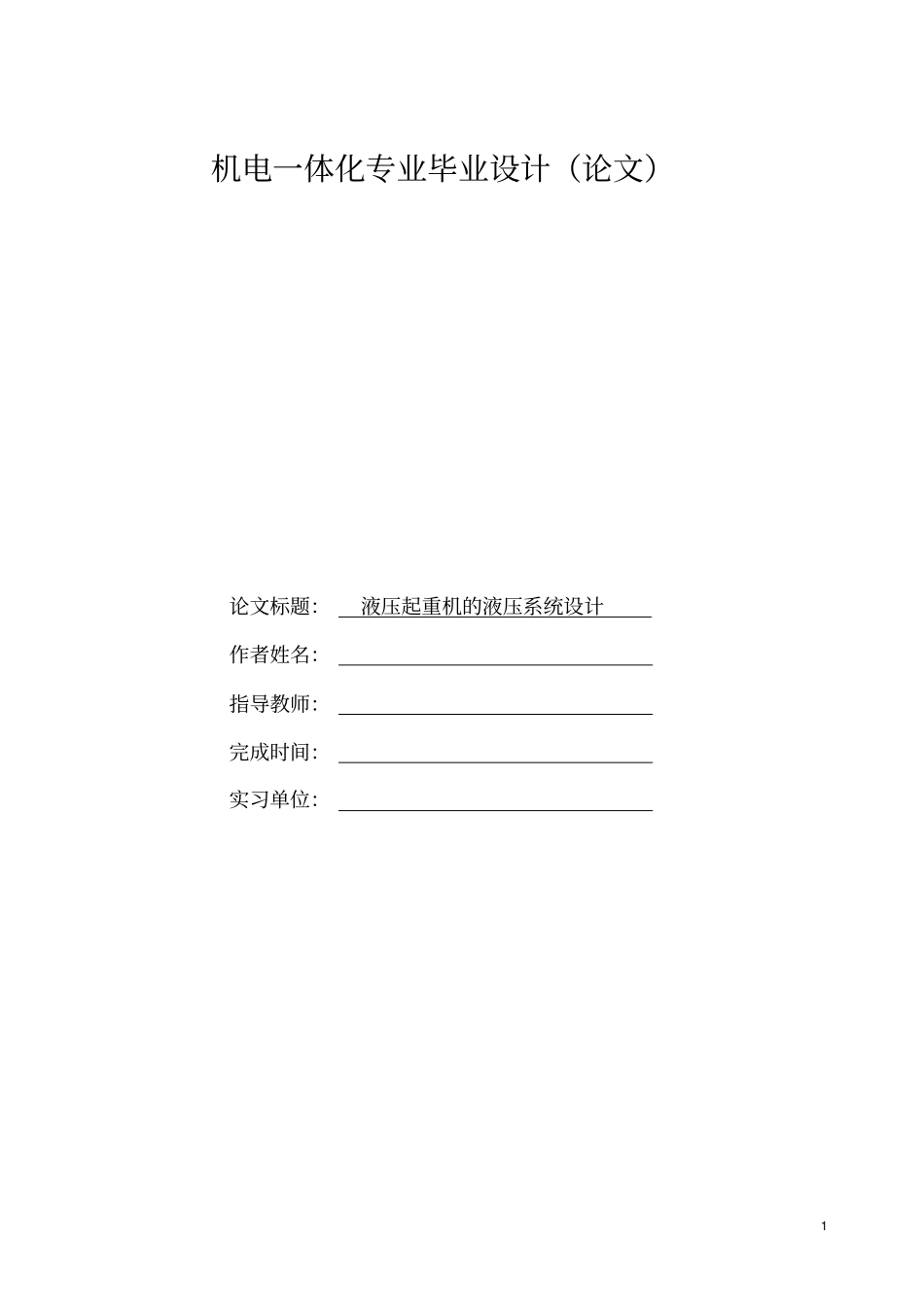

1 机电一体化专业毕业设计（论文）论文标题：液压起重机的液压系统设计作者姓名：指导教师：完成时间：实习单位：2 目 录摘要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 一、概述 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 （一）关于起重机⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 （二）液压起重机传动的优缺点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 （三）液压传动的工作原理及组成⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 （四）起重机液压系统的应用现状和发展趋势⋯⋯⋯⋯⋯⋯⋯5 二、起重机液压系统的特点分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 （一）起升机构液压回路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 （二）伸缩臂机构液压回路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 （三）变幅机构液压回路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 三、液压传动系统的故障分析及排除⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 （一）液压系统的主要故障⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 （二）故障检查⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 （三）液压系统的故障预防⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 （四）液压系统的故障分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 （五）液压系统的故障排除⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 四、起重机重量的确定及机构件参数性能的确定⋯⋯⋯⋯⋯⋯⋯12 五、参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19 六、结论⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20 3 液压起重机的液压系统设计内容摘要： 本文对液压起重机的设计进行了研究，分章、节逐一论述了设计过程。在设计过程部分，首先对装载起重机的汽车的底盘进行选择，确定起重机的技术参数，重点就车载起重机的液压系统进行论述和设计，以及对起重机的主要机构如起升机构、回转机构的型式和计算方法做出论述，对回转机构机械装配部分也进行了设计，最后对影响起重机起重能力的支腿型式及其跨距的确定进行了简要说明。关键词： 液压起重机，液压系统，回转机构液压缸一 、概述（一）关于起重机汽车起重机是装在普通汽车底盘或特制汽车底盘上的一种起重机，其行驶驾驶室与起重操纵室分开设置。 这种起重机的优点是机动性好，转移迅速。缺点是工作时须支腿， 不能负荷行驶，也不适合在松软或泥泞的场地上工作。汽车起重机的底盘性能等同于同样整车总重的载重汽车，符合公路车辆的技术要求，因而可在各类公路...
