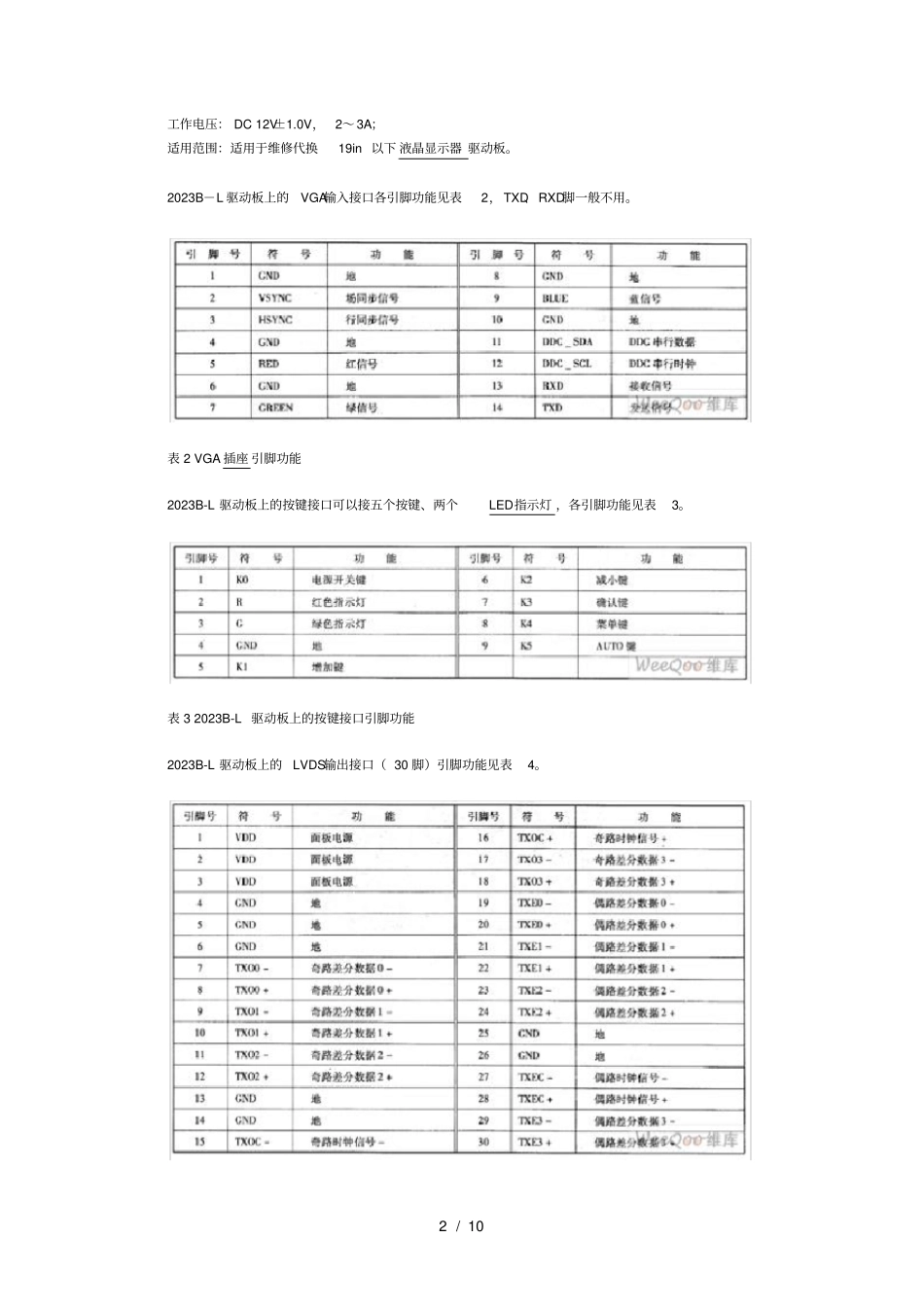

1 / 10 液晶显示器常用 “通用驱动板 ”介绍1．常用“通用 驱动板 ”介绍广告插播信息维库最新热卖芯片：AT89C2051-24SU RHRG30120Z84C0006VEC MX7575JN EPF6016ATC100-2 CEM9956ASN74AHC74DBRMAX799ESEC8051F120 STS4DNFS30L目前，市场上常见的驱动板主要有乐华、鼎科、凯旋、华升等品牌。驱动板配上不同的程序，就驱动不同的 液晶面板 ，维修代换十分方便。常见的驱动板主要有以下几种类型：（1） 2023 B-L 驱动板2023B－L 驱动板的主控 芯片 为 RTD2023B，主要针对LVDS接口 设计，实物如图1 所示。图 1 2023B-L 驱动板实物该驱动板的主要特点是：支持LVDS接口液晶面板，体积较小，价格便宜。主要参数如下：输入接口类型： VGA模拟 RGB输入；输出接口类型： LVDS；显示模式： 640×350／ 70Hz～1600× 1200／75Hz；即插即用：符合VESA DDC1／ 2B 规范；2 / 10 工作电压： DC 12V±1.0V，2～ 3A；适用范围：适用于维修代换19in 以下 液晶显示器 驱动板。2023B－L 驱动板上的VGA输入接口各引脚功能见表2， TXD、 RXD脚一般不用。表 2 VGA 插座 引脚功能2023B-L 驱动板上的按键接口可以接五个按键、两个LED指示灯 ，各引脚功能见表3。表 3 2023B-L 驱动板上的按键接口引脚功能2023B-L 驱动板上的LVDS输出接口（ 30 脚）引脚功能见表4。3 / 10 表 4 2023B-L 驱动板 LVDS输出接口各引脚功能2023B-L 驱动板上的 高压板 接口引脚功能见表5。表 5 2023B-L 驱动板上的高压板接口引脚功能（2）203B-L 驱动板2023B-L 主要针对 TTL接口设计，其上的LVDS接口为 插孔 ，需要重新接上 插针 后才能插 LVDS插头 。2023B-T 驱动板实物如图6 所示。图 6 2023B-T 驱动板实物图2023B-T 驱动板体积比2023B-L 稍大，价格也相对高一些，其主要参数如下：输入接口类型： VGA模拟 RGB输入；输出接口类型： TTL；显示模式： 640×350／ 70Hz～1280× 1024／75 Hz ：即插即用：符合VESA DDC1／ 2B 规范；工作电压： DC 12V±1.0V，2～ 3A；适用范围：适用于维修代换20in 以下液晶 显示器 的驱动板。4 / 10 2023B-T 驱动板的 VCA输入接口、按键接口、LVDS输出接口、高压板接口引脚功能与前面介绍的2023B-L驱动板基本一致。2023B-T 驱动板的 TTL插针 CN1（40 脚）、 CN2（30 脚）用于驱动40＋ 30 屏线接口的液晶面板，CN1（40 脚）、 CN2（30 脚）...
