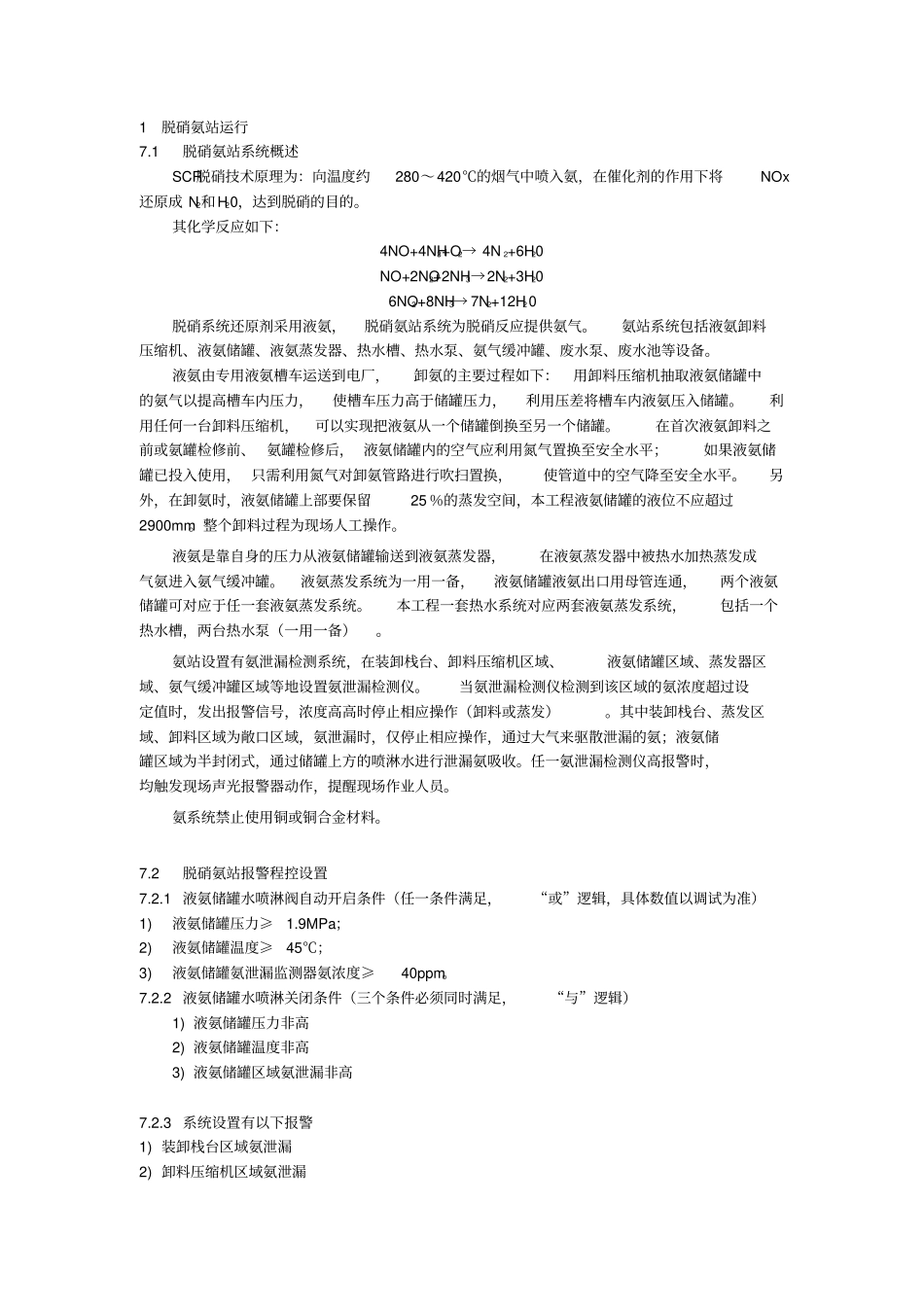

1脱硝氨站运行7.1脱硝氨站系统概述SCR脱硝技术原理为:向温度约280~420℃的烟气中喷入氨,在催化剂的作用下将NOx还原成 N2和H20,达到脱硝的目的。其化学反应如下:4NO+4NH3+O2→ 4N 2+6H20 NO+2NO2+2NH3→2N2+3H20 6NO2+8NH3→ 7N2+12H20 脱硝系统还原剂采用液氨,脱硝氨站系统为脱硝反应提供氨气。氨站系统包括液氨卸料压缩机、液氨储罐、液氨蒸发器、热水槽、热水泵、氨气缓冲罐、废水泵、废水池等设备。液氨由专用液氨槽车运送到电厂,卸氨的主要过程如下:用卸料压缩机抽取液氨储罐中的氨气以提高槽车内压力,使槽车压力高于储罐压力,利用压差将槽车内液氨压入储罐。利用任何一台卸料压缩机,可以实现把液氨从一个储罐倒换至另一个储罐。在首次液氨卸料之前或氨罐检修前、 氨罐检修后, 液氨储罐内的空气应利用氮气置换至安全水平;如果液氨储罐已投入使用, 只需利用氮气对卸氨管路进行吹扫置换,使管道中的空气降至安全水平。另外,在卸氨时,液氨储罐上部要保留25 %的蒸发空间,本工程液氨储罐的液位不应超过2900mm。整个卸料过程为现场人工操作。液氨是靠自身的压力从液氨储罐输送到液氨蒸发器,在液氨蒸发器中被热水加热蒸发成气氨进入氨气缓冲罐。液氨蒸发系统为一用一备,液氨储罐液氨出口用母管连通,两个液氨储罐可对应于任一套液氨蒸发系统。本工程一套热水系统对应两套液氨蒸发系统,包括一个热水槽,两台热水泵(一用一备)。氨站设置有氨泄漏检测系统,在装卸栈台、卸料压缩机区域、液氨储罐区域、蒸发器区域、氨气缓冲罐区域等地设置氨泄漏检测仪。当氨泄漏检测仪检测到该区域的氨浓度超过设定值时,发出报警信号,浓度高高时停止相应操作(卸料或蒸发)。其中装卸栈台、蒸发区域、卸料区域为敞口区域,氨泄漏时,仅停止相应操作,通过大气来驱散泄漏的氨;液氨储罐区域为半封闭式,通过储罐上方的喷淋水进行泄漏氨吸收。任一氨泄漏检测仪高报警时,均触发现场声光报警器动作,提醒现场作业人员。氨系统禁止使用铜或铜合金材料。7.2脱硝氨站报警程控设置7.2.1 液氨储罐水喷淋阀自动开启条件(任一条件满足,“或”逻辑,具体数值以调试为准)1)液氨储罐压力≥1.9MPa;2)液氨储罐温度≥45℃;3)液氨储罐氨泄漏监测器氨浓度≥40ppm。7.2.2 液氨储罐水喷淋关闭条件(三个条件必须同时满足,“与”逻辑)1) 液氨储罐压力非高2) 液氨储罐温度非高3) 液氨储罐区域氨泄漏非高7.2.3 系统设置有以下报警1) 装卸栈台...
