混凝土支撑轴力计算方法

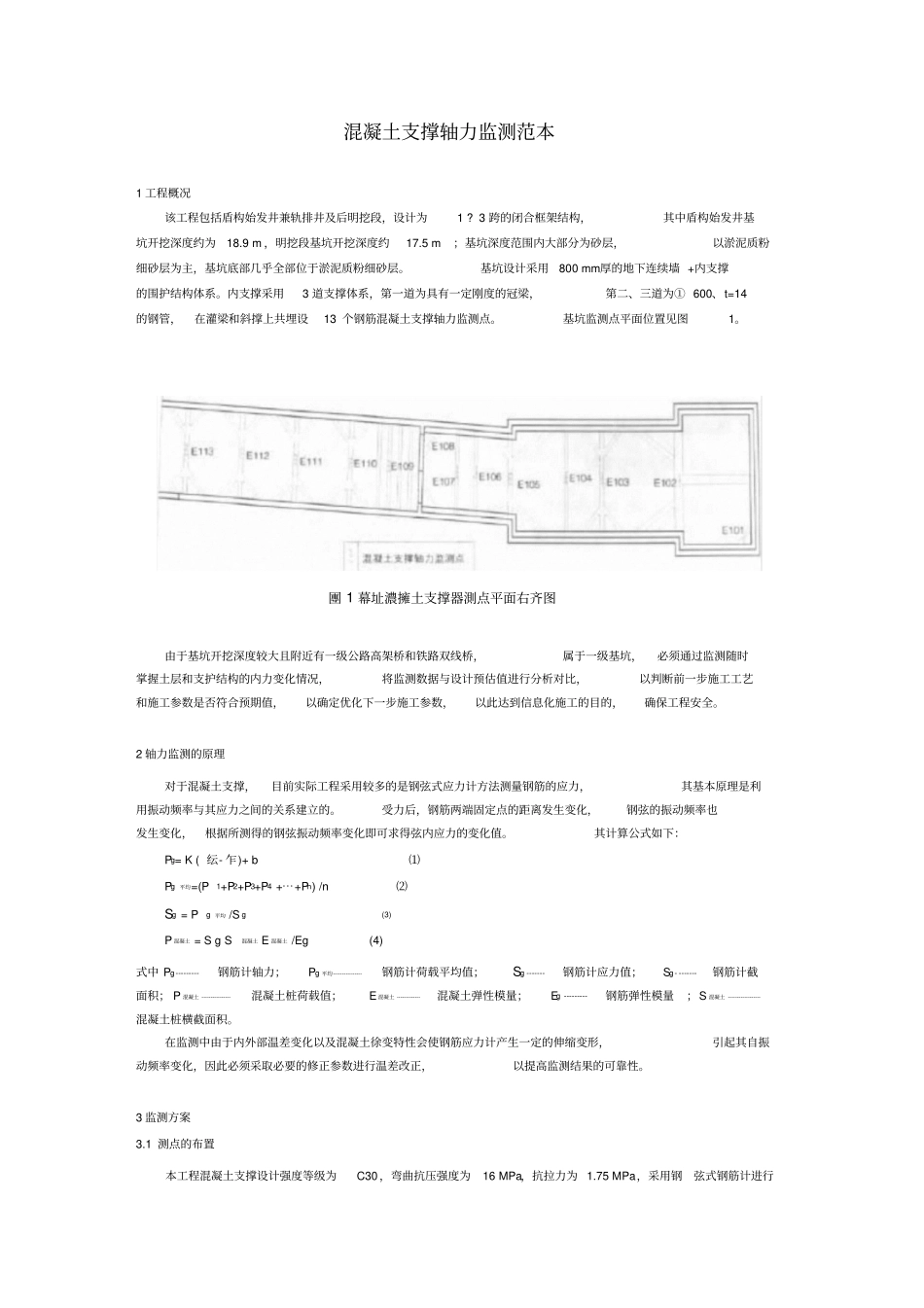

混凝土支撑轴力监测范本1 工程概况该工程包括盾构始发井兼轨排井及后明挖段，设计为 1 ? 3 跨的闭合框架结构，其中盾构始发井基坑开挖深度约为18.9 m ，明挖段基坑开挖深度约 17.5 m ；基坑深度范围内大部分为砂层，以淤泥质粉细砂层为主，基坑底部几乎全部位于淤泥质粉细砂层。基坑设计采用800 mm厚的地下连续墙 +内支撑的围护结构体系。内支撑采用3 道支撑体系，第一道为具有一定刚度的冠梁，第二、三道为① 600、t=14 的钢管，在灌梁和斜撑上共埋设 13 个钢筋混凝土支撑轴力监测点。基坑监测点平面位置见图1。團 1 幕址濃擁土支撑器測点平面右齐图由于基坑开挖深度较大且附近有一级公路高架桥和铁路双线桥，属于一级基坑，必须通过监测随时掌握土层和支护结构的内力变化情况，将监测数据与设计预估值进行分析对比，以判断前一步施工工艺和施工参数是否符合预期值，以确定优化下一步施工参数，以此达到信息化施工的目的，确保工程安全。2 轴力监测的原理对于混凝土支撑，目前实际工程采用较多的是钢弦式应力计方法测量钢筋的应力，其基本原理是利用振动频率与其应力之间的关系建立的。受力后，钢筋两端固定点的距离发生变化，钢弦的振动频率也发生变化，根据所测得的钢弦振动频率变化即可求得弦内应力的变化值。其计算公式如下：Pg= K ( 纭- 乍)+ b ⑴Pg 平均=(P 1+P2+P3+P4 +⋯+Pn) /n ⑵Sg = P g 平均 /S g (3) P 混凝土 = S g S混凝土 E 混凝土 /Eg (4) 式中 Pg --------- 钢筋计轴力；Pg 平均---------------- 钢筋计荷载平均值；Sg ------- 钢筋计应力值；Sg - ------- 钢筋计截面积； P 混凝土 ---------------- 混凝土桩荷载值；E 混凝土 ------------- 混凝土弹性模量；Eg --------- 钢筋弹性模量；S 混凝土 ------------------ 混凝土桩横截面积。在监测中由于内外部温差变化以及混凝土徐变特性会使钢筋应力计产生一定的伸缩变形，引起其自振动频率变化，因此必须采取必要的修正参数进行温差改正，以提高监测结果的可靠性。3 监测方案3.1 测点的布置本工程混凝土支撑设计强度等级为 C30 ，弯曲抗压强度为16 MPa，抗拉力为 1.75 MPa，采用钢弦式钢筋计进行轴力监测。监测点位埋设在混凝土支撑中部位置，应力计安装位置如图 2 所示，分别对应所在的支撑编号后加编 1 、 2 、 3 、 4 予以区分。3.2 监测方法和要求由于混凝土初期浇筑会产生水化...
