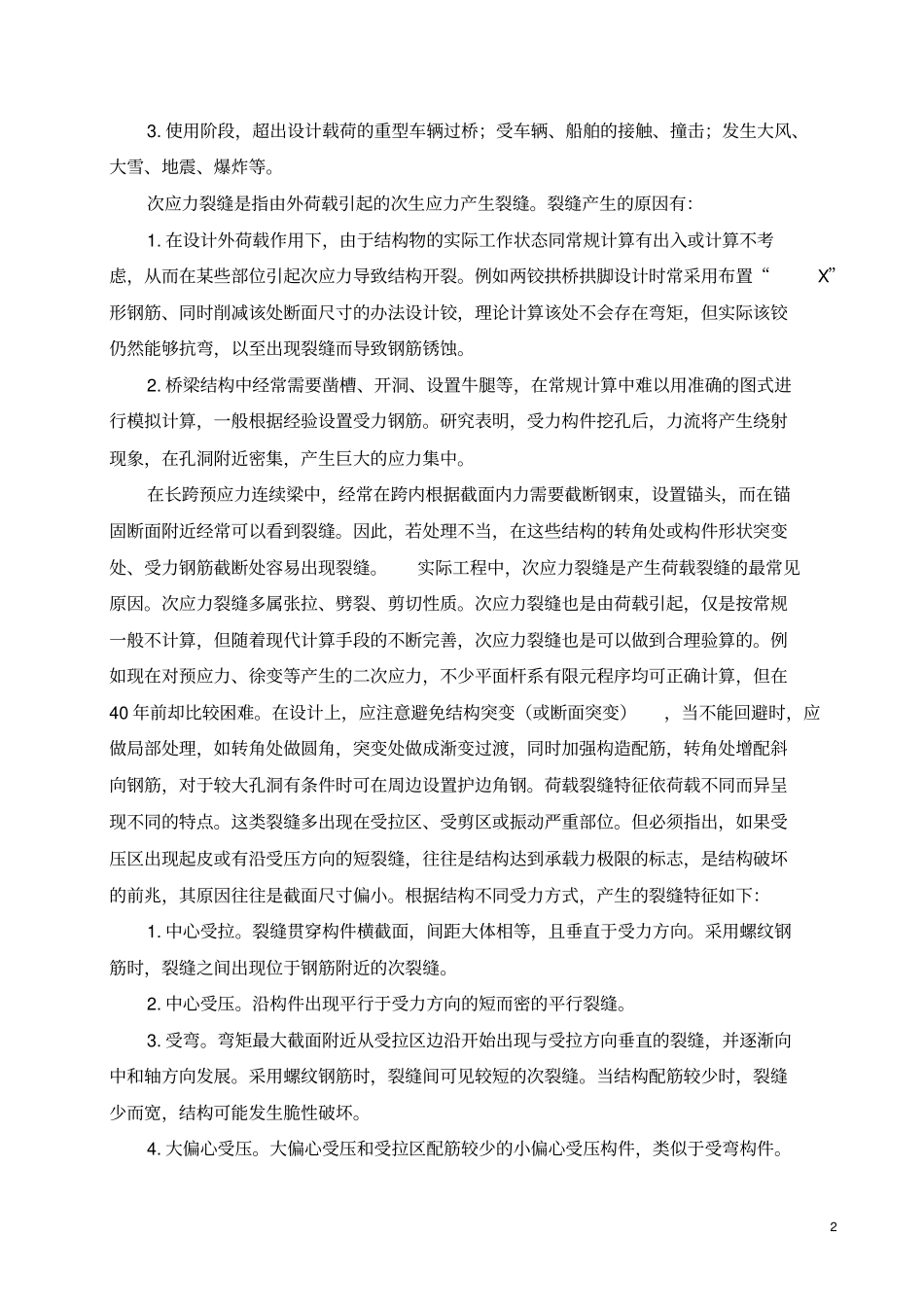

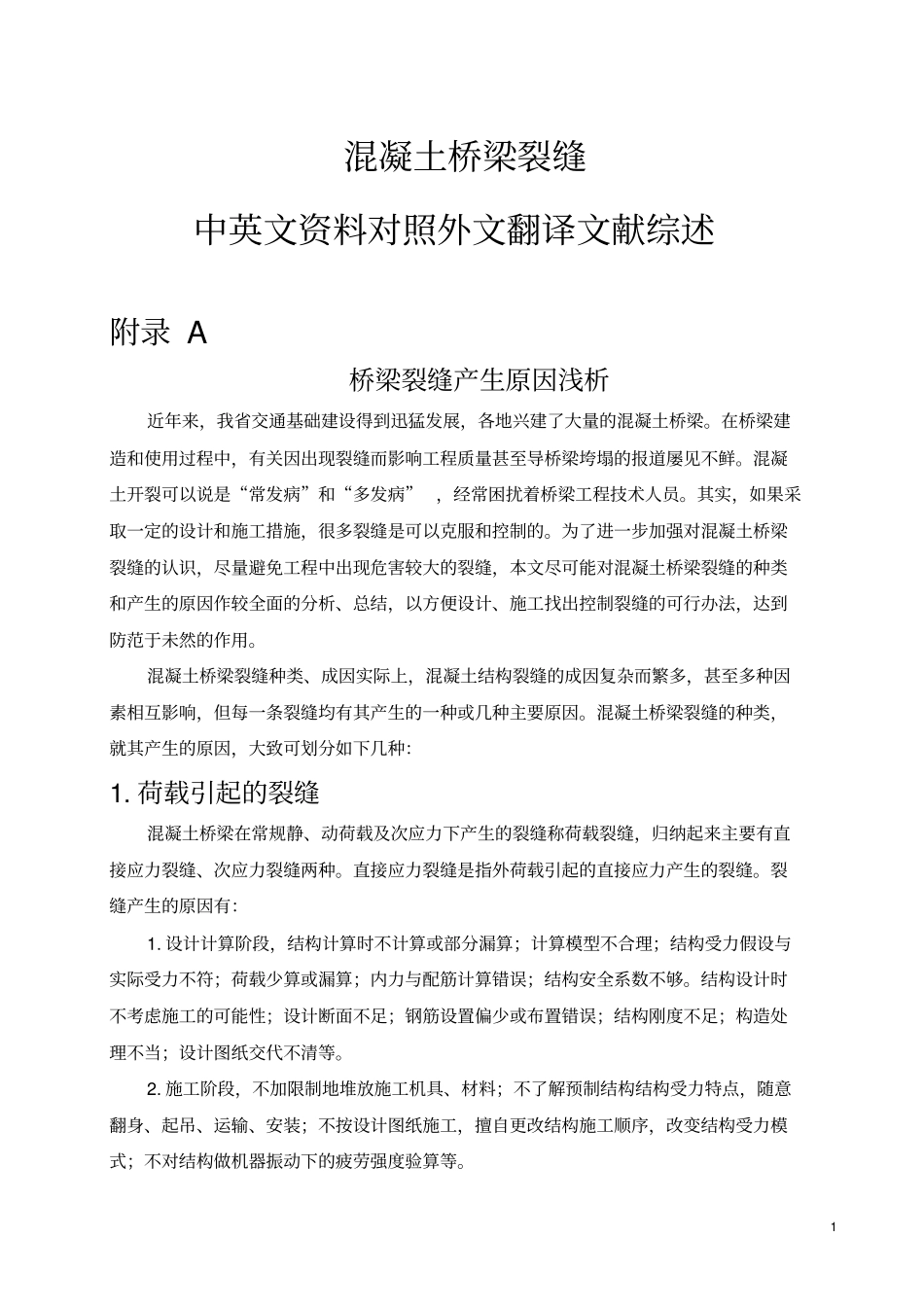

1 混凝土桥梁裂缝中英文资料对照外文翻译文献综述附录 A 桥梁裂缝产生原因浅析近年来，我省交通基础建设得到迅猛发展，各地兴建了大量的混凝土桥梁。在桥梁建造和使用过程中，有关因出现裂缝而影响工程质量甚至导桥梁垮塌的报道屡见不鲜。混凝土开裂可以说是“常发病”和“多发病” ，经常困扰着桥梁工程技术人员。其实，如果采取一定的设计和施工措施，很多裂缝是可以克服和控制的。为了进一步加强对混凝土桥梁裂缝的认识，尽量避免工程中出现危害较大的裂缝，本文尽可能对混凝土桥梁裂缝的种类和产生的原因作较全面的分析、总结，以方便设计、施工找出控制裂缝的可行办法，达到防范于未然的作用。混凝土桥梁裂缝种类、成因实际上，混凝土结构裂缝的成因复杂而繁多，甚至多种因素相互影响，但每一条裂缝均有其产生的一种或几种主要原因。混凝土桥梁裂缝的种类，就其产生的原因，大致可划分如下几种：1. 荷载引起的裂缝混凝土桥梁在常规静、动荷载及次应力下产生的裂缝称荷载裂缝，归纳起来主要有直接应力裂缝、次应力裂缝两种。直接应力裂缝是指外荷载引起的直接应力产生的裂缝。裂缝产生的原因有：1. 设计计算阶段，结构计算时不计算或部分漏算；计算模型不合理；结构受力假设与实际受力不符；荷载少算或漏算；内力与配筋计算错误；结构安全系数不够。结构设计时不考虑施工的可能性；设计断面不足；钢筋设置偏少或布置错误；结构刚度不足；构造处理不当；设计图纸交代不清等。2. 施工阶段，不加限制地堆放施工机具、材料；不了解预制结构结构受力特点，随意翻身、起吊、运输、安装；不按设计图纸施工，擅自更改结构施工顺序，改变结构受力模式；不对结构做机器振动下的疲劳强度验算等。2 3. 使用阶段，超出设计载荷的重型车辆过桥；受车辆、船舶的接触、撞击；发生大风、大雪、地震、爆炸等。次应力裂缝是指由外荷载引起的次生应力产生裂缝。裂缝产生的原因有：1. 在设计外荷载作用下，由于结构物的实际工作状态同常规计算有出入或计算不考虑，从而在某些部位引起次应力导致结构开裂。例如两铰拱桥拱脚设计时常采用布置“X”形钢筋、同时削减该处断面尺寸的办法设计铰，理论计算该处不会存在弯矩，但实际该铰仍然能够抗弯，以至出现裂缝而导致钢筋锈蚀。2. 桥梁结构中经常需要凿槽、开洞、设置牛腿等，在常规计算中难以用准确的图式进行模拟计算，一般根据经验设置受力钢筋。研究表明，受力构件挖孔后，力流将产生绕射现象，在孔洞附...
