混凝土灌注桩技术交底x

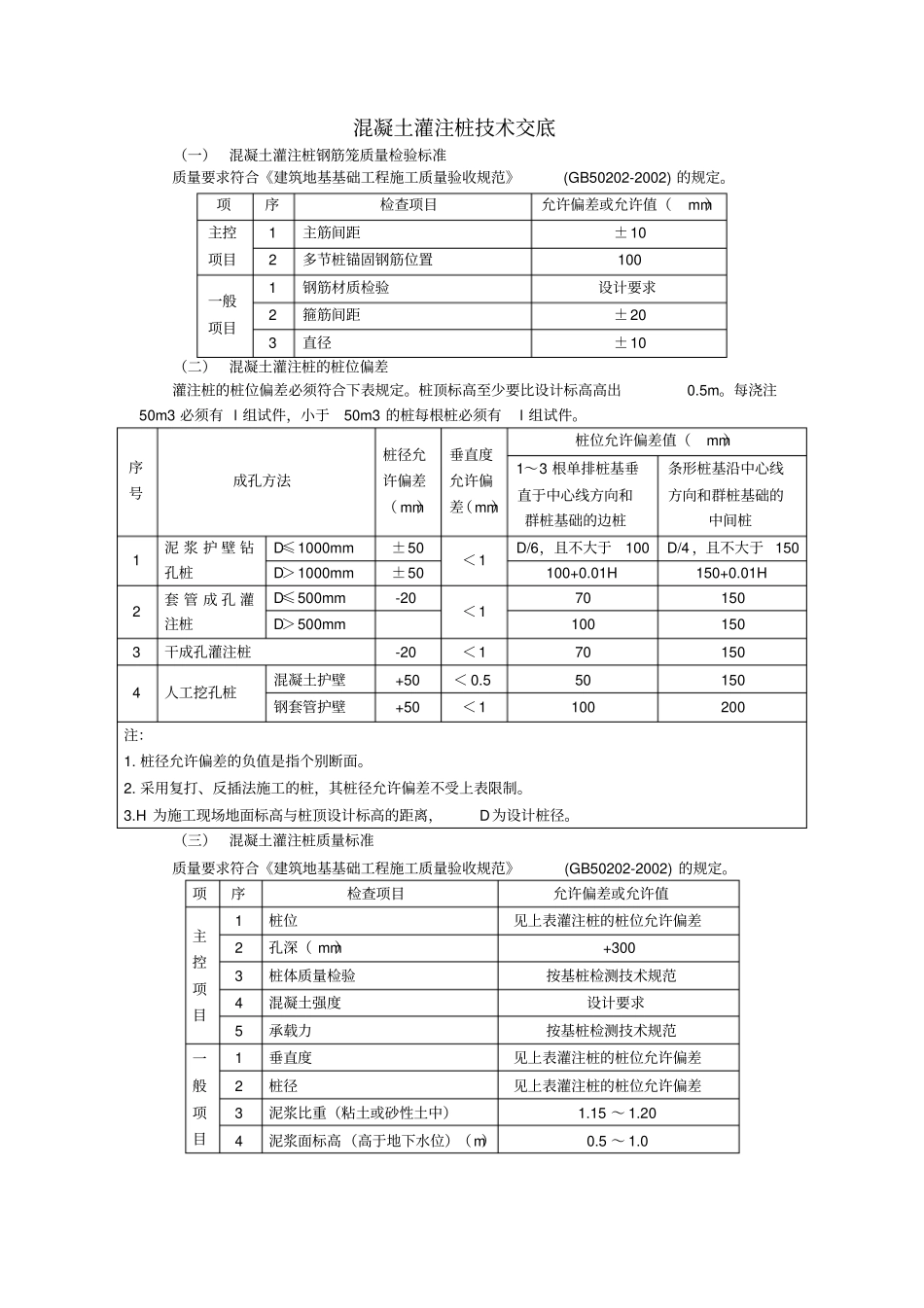

混凝土灌注桩技术交底（一）混凝土灌注桩钢筋笼质量检验标准质量要求符合《建筑地基基础工程施工质量验收规范》(GB50202-2002) 的规定。项序检查项目允许偏差或允许值（mm）主控项目1 主筋间距±10 2 多节桩锚固钢筋位置100 一般项目1 钢筋材质检验设计要求2 箍筋间距±20 3 直径±10 （二）混凝土灌注桩的桩位偏差灌注桩的桩位偏差必须符合下表规定。桩顶标高至少要比设计标高高出0.5m。每浇注50m3 必须有 l 组试件，小于50m3 的桩每根桩必须有l 组试件。序号成孔方法桩径允许偏差（ mm）垂直度允许偏差（mm）桩位允许偏差值（mm）1～3 根单排桩基垂直于中心线方向和群桩基础的边桩条形桩基沿中心线方向和群桩基础的中间桩1 泥 浆 护 壁 钻孔桩D≤1000mm ±50 ＜1 D/6，且不大于100 D/4 ，且不大于 150 D＞1000mm ±50 100+0.01H 150+0.01H 2 套 管 成 孔 灌注桩D≤500mm -20 ＜1 70 150 D＞500mm 100 150 3 干成孔灌注桩-20 ＜1 70 150 4 人工挖孔桩混凝土护壁+50 ＜ 0.5 50 150 钢套管护壁+50 ＜1 100 200 注：1. 桩径允许偏差的负值是指个别断面。2. 采用复打、反插法施工的桩，其桩径允许偏差不受上表限制。3.H 为施工现场地面标高与桩顶设计标高的距离，D为设计桩径。（三）混凝土灌注桩质量标准质量要求符合《建筑地基基础工程施工质量验收规范》(GB50202-2002) 的规定。项序检查项目允许偏差或允许值主控项目1 桩位见上表灌注桩的桩位允许偏差2 孔深（ mm）+300 3 桩体质量检验按基桩检测技术规范4 混凝土强度设计要求5 承载力按基桩检测技术规范一般项目1 垂直度见上表灌注桩的桩位允许偏差2 桩径见上表灌注桩的桩位允许偏差3 泥浆比重（粘土或砂性土中）1.15 ～ 1.20 4 泥浆面标高（高于地下水位）（m）0.5 ～ 1.0 5 沉渣厚度：端承桩（mm）摩擦桩（ mm）≤50 ≤150 6 混凝土坍落度：水下灌注（mm）干施工（ mm）160～ 220 70～100 7 钢筋笼安装深度（mm）±100 8 混凝土充盈系数＞1 9 桩顶标高（ mm）+30,-50 二、工艺流程钻孔机就位→钻孔→注泥浆→下套管→继续钻孔→排渣→清孔→吊放钢筋笼→射水清底→浇筑混凝土→拔出导管→插桩顶钢筋。三、操作工艺（一）泥浆的制备和处理1、 除能自行造浆的土层外，泥浆制备要选用高塑性粘土或膨润土。拌制泥浆要根据施工机械、工艺及穿越土层进行配合比设计。2、 泥浆护壁要符合下列规...
