混凝土结构实体检测专项技术方案

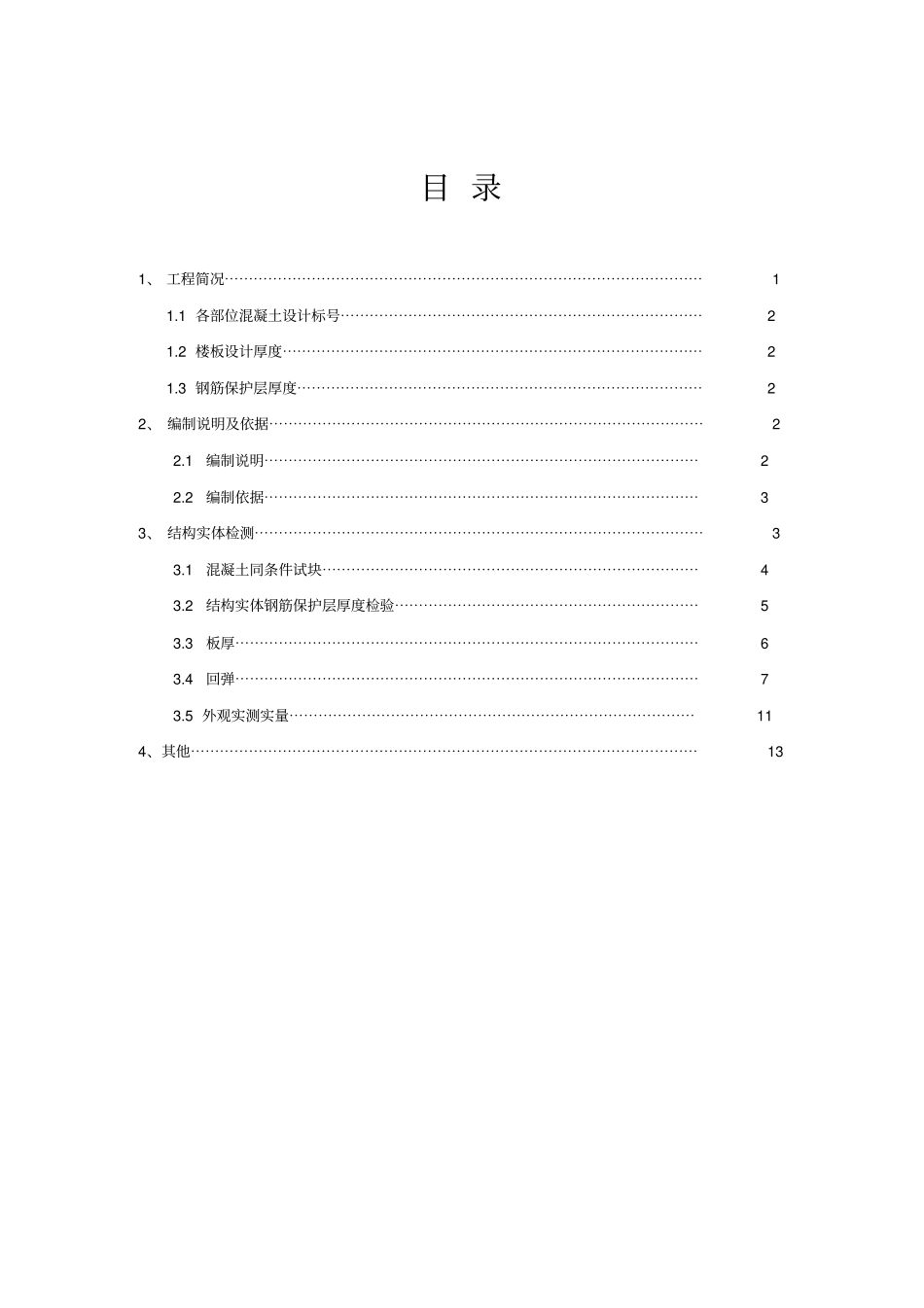

目 录1、 工程简况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 1.1 各部位混凝土设计标号⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 1.2 楼板设计厚度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 1.3 钢筋保护层厚度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 2、 编制说明及依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 2.1 编制说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 2.2 编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 3、 结构实体检测⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 3.1 混凝土同条件试块⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 3.2 结构实体钢筋保护层厚度检验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 3.3 板厚⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 3.4 回弹⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 3.5 外观实测实量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 4、其他⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13 1、工程简况工程名称：外海实验小学工程建设单位：江门市江海区人民政府外海街道办事处监理单位：广州穗科建设管理有限公司设计单位：江门市江海规划建筑设计院有限公司勘察单位：江门地质工程勘察院施工单位：广东联谊建设工程有限公司建设地点：广东省江门市江海区外海街道中华大道实验学校建筑面积：基底面积 964.0m2, 建筑面积 4971.3m2。结构类型：框架剪力墙结构建筑层数：地上 5层1.1 各部位混凝土设计标号部位基础（水池）柱梁板首层二层三及层以上首层二层及以上砼等级C35 C35 C20 C25 C30 C25 1.2 楼板设计厚度部位标准层屋面设计厚度（ mm）100100 1.3 钢筋保护层厚度部位基础基础梁柱梁板、梁保护层厚度（mm）50 35 30、3530、35 20、25 2、编制说明及依据2.1 编制说明“百年大计，质量第一”，为确保工程质量，须在施工过程中做好结构实体。检测工作，特编写此方案。2.2、编制依据编制依据主要有但不限以下合同，规范及标准等；工程承包合同，及施工用图纸等；【建筑工程施工质量验收统一标准】（GB5020300-2013）；【混凝土结构...
