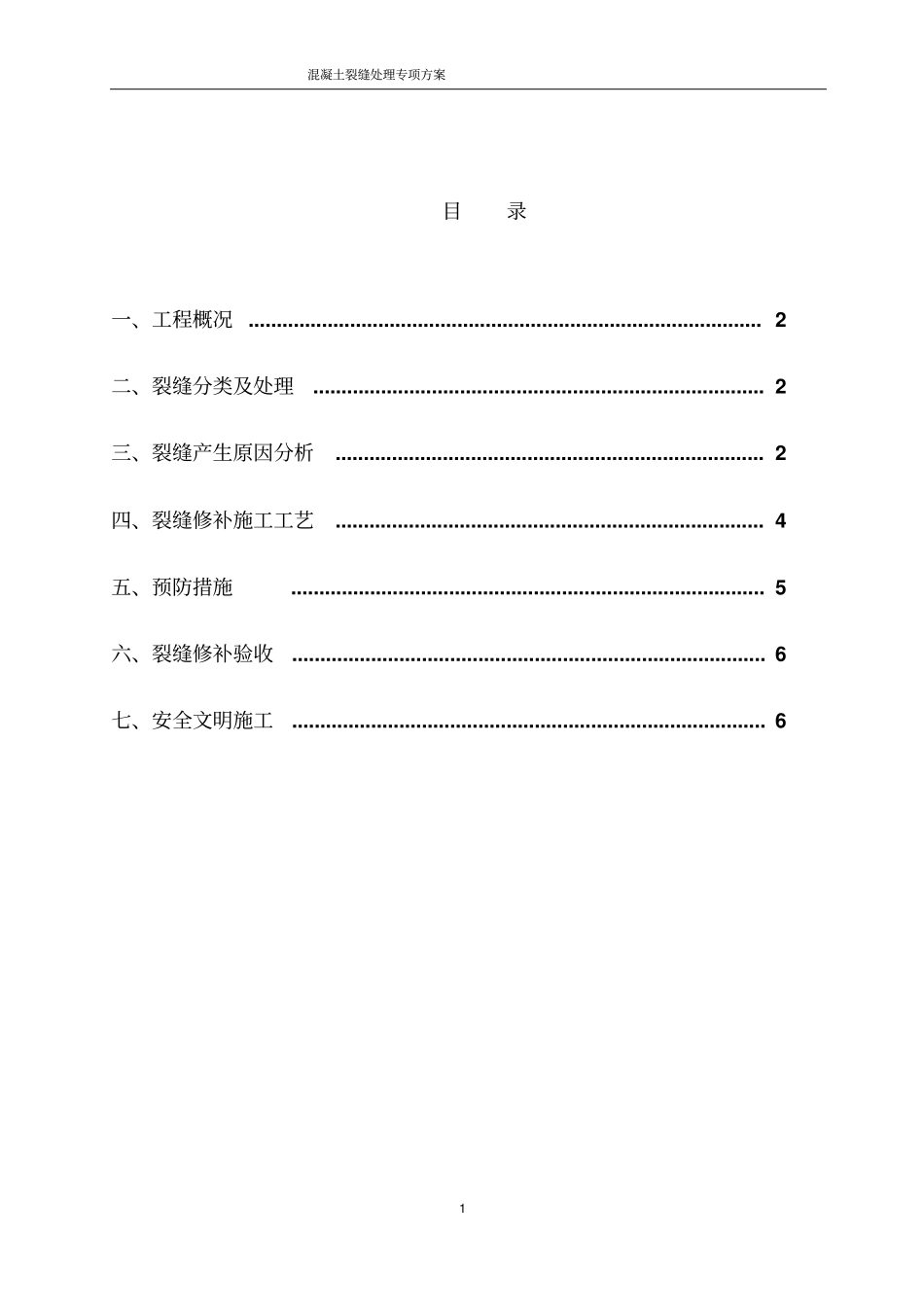

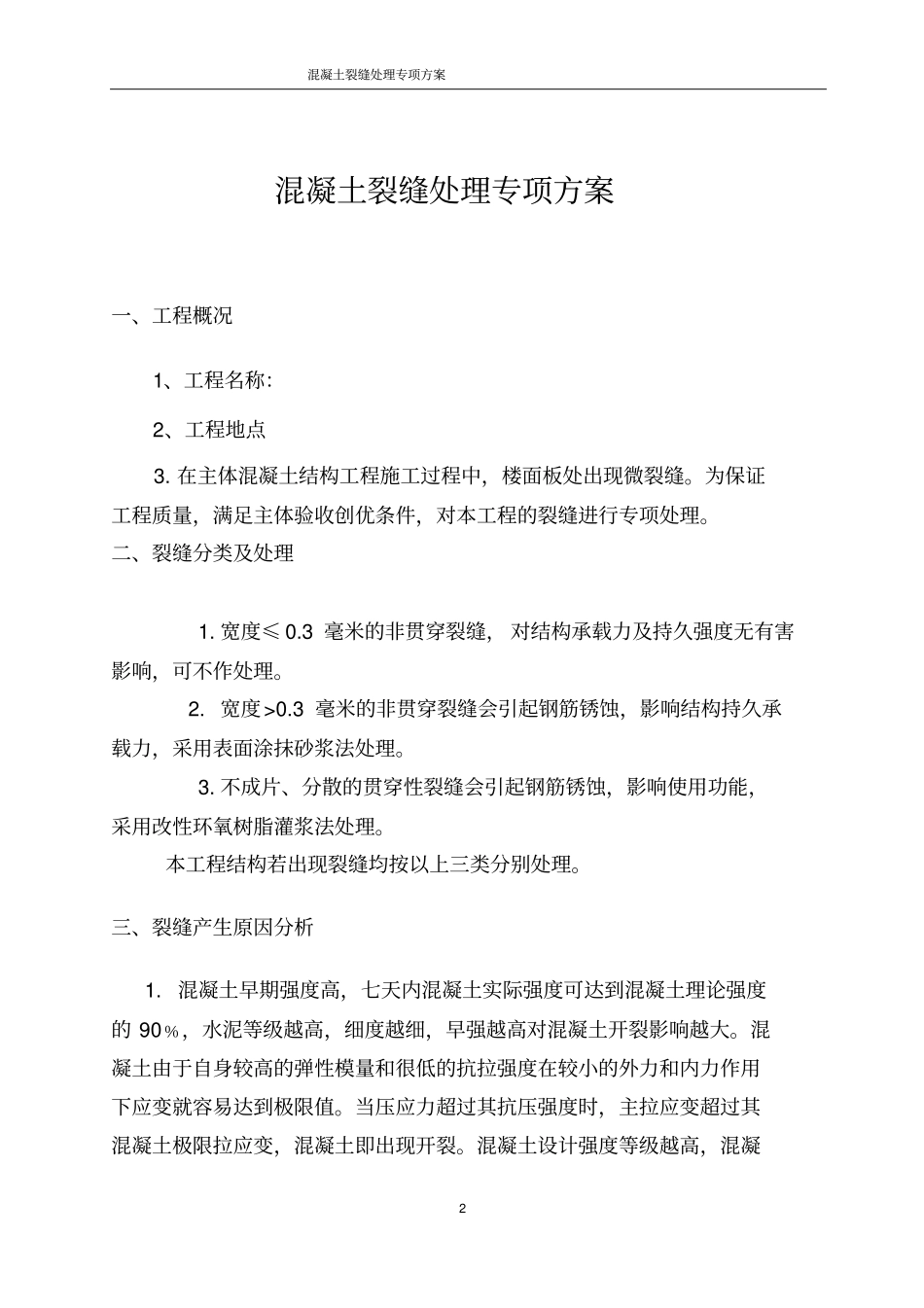

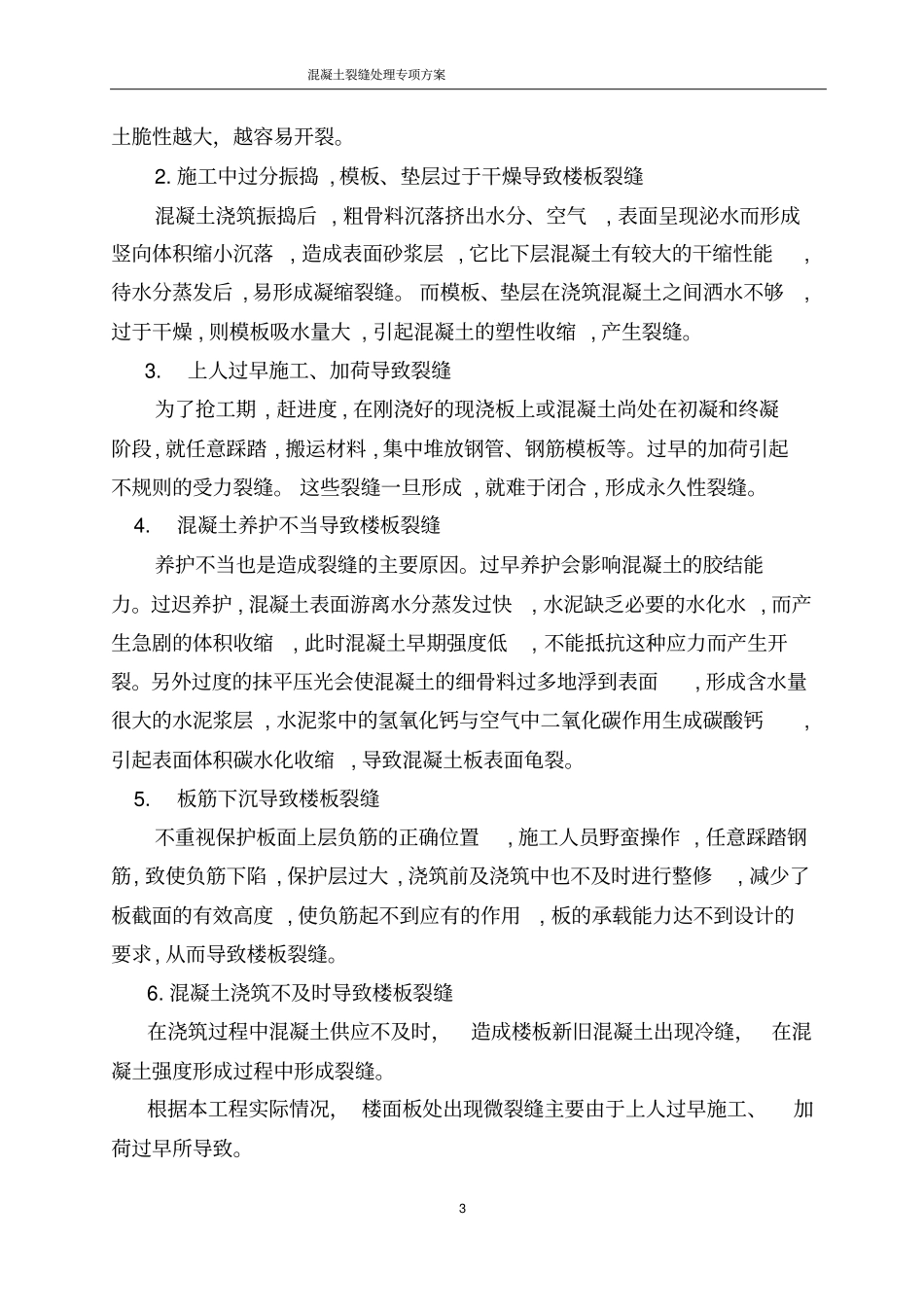

混凝土裂缝处理专项方案1 目录一、工程概况 ........................................................................................... 2二、裂缝分类及处理 ................................................................................ 2三、裂缝产生原因分析 ............................................................................ 2四、裂缝修补施工工艺 ............................................................................ 4五、预防措施 .................................................................................... 5六、裂缝修补验收 .................................................................................... 6七、安全文明施工 .................................................................................... 6混凝土裂缝处理专项方案2 混凝土裂缝处理专项方案一、工程概况1、工程名称：2、工程地点3. 在主体混凝土结构工程施工过程中，楼面板处出现微裂缝。为保证工程质量，满足主体验收创优条件，对本工程的裂缝进行专项处理。二、裂缝分类及处理1. 宽度≤ 0.3 毫米的非贯穿裂缝， 对结构承载力及持久强度无有害影响，可不作处理。 2. 宽度>0.3 毫米的非贯穿裂缝会引起钢筋锈蚀，影响结构持久承载力，采用表面涂抹砂浆法处理。3. 不成片、分散的贯穿性裂缝会引起钢筋锈蚀，影响使用功能，采用改性环氧树脂灌浆法处理。本工程结构若出现裂缝均按以上三类分别处理。三、裂缝产生原因分析 1.混凝土早期强度高，七天内混凝土实际强度可达到混凝土理论强度的 90﹪，水泥等级越高，细度越细，早强越高对混凝土开裂影响越大。混凝土由于自身较高的弹性模量和很低的抗拉强度在较小的外力和内力作用下应变就容易达到极限值。当压应力超过其抗压强度时，主拉应变超过其混凝土极限拉应变，混凝土即出现开裂。混凝土设计强度等级越高，混凝混凝土裂缝处理专项方案3 土脆性越大，越容易开裂。2. 施工中过分振捣 , 模板、垫层过于干燥导致楼板裂缝混凝土浇筑振捣后 , 粗骨料沉落挤出水分、空气, 表面呈现泌水而形成竖向体积缩小沉落, 造成表面砂浆层 , 它比下层混凝土有较大的干缩性能,待水分蒸发后 , 易形成凝缩裂缝。 而模板、垫层在浇筑混凝土之间洒水不够,过于干燥 , 则模板吸水量大 , 引起混凝土的塑性收缩 , 产生裂缝。 ...
