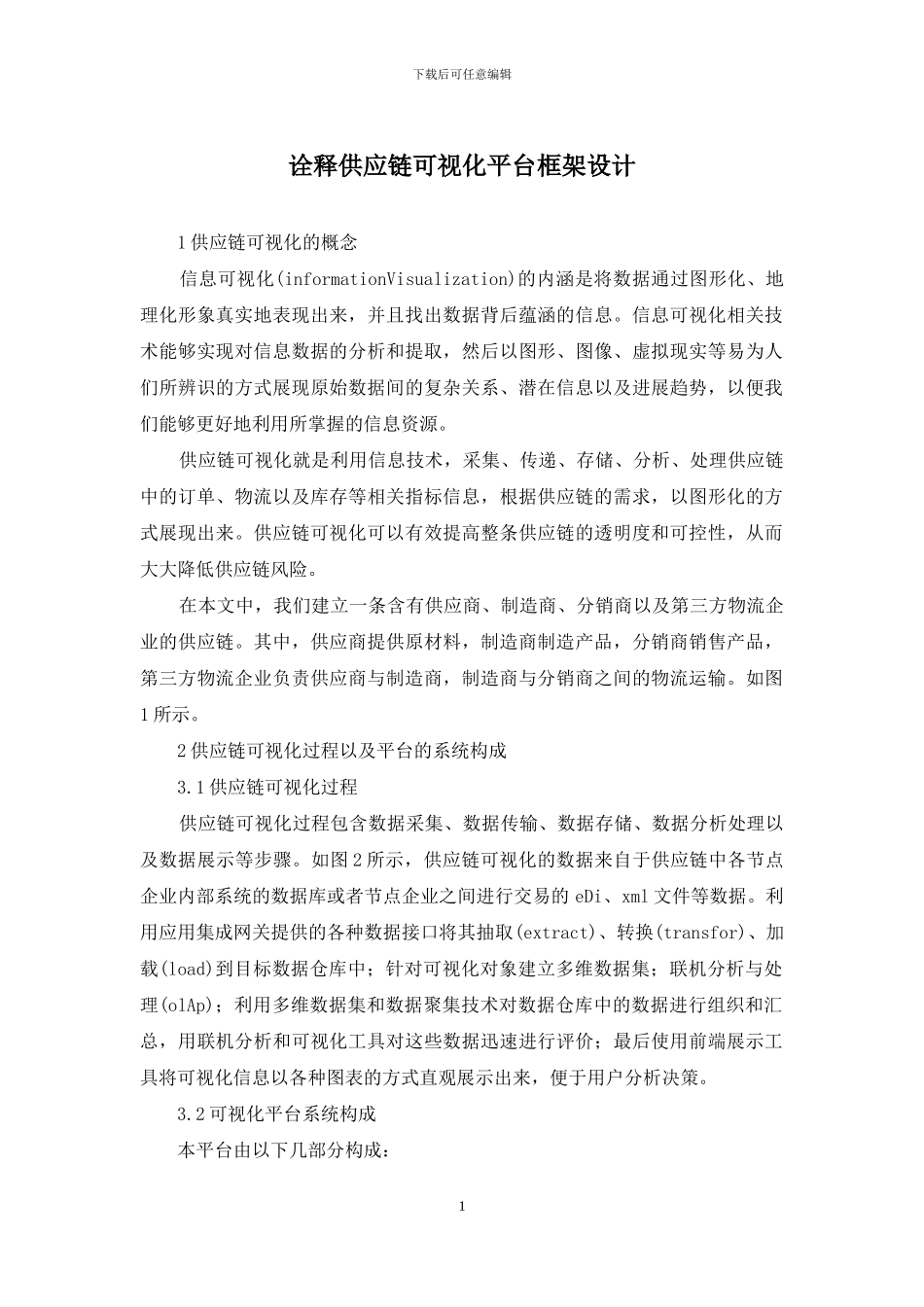

下载后可任意编辑诠释供应链可视化平台框架设计 1 供应链可视化的概念 信息可视化(informationVisualization)的内涵是将数据通过图形化、地理化形象真实地表现出来，并且找出数据背后蕴涵的信息。信息可视化相关技术能够实现对信息数据的分析和提取，然后以图形、图像、虚拟现实等易为人们所辨识的方式展现原始数据间的复杂关系、潜在信息以及进展趋势，以便我们能够更好地利用所掌握的信息资源。 供应链可视化就是利用信息技术，采集、传递、存储、分析、处理供应链中的订单、物流以及库存等相关指标信息，根据供应链的需求，以图形化的方式展现出来。供应链可视化可以有效提高整条供应链的透明度和可控性，从而大大降低供应链风险。 在本文中，我们建立一条含有供应商、制造商、分销商以及第三方物流企业的供应链。其中，供应商提供原材料，制造商制造产品，分销商销售产品，第三方物流企业负责供应商与制造商，制造商与分销商之间的物流运输。如图1 所示。 2 供应链可视化过程以及平台的系统构成 3.1 供应链可视化过程 供应链可视化过程包含数据采集、数据传输、数据存储、数据分析处理以及数据展示等步骤。如图 2 所示，供应链可视化的数据来自于供应链中各节点企业内部系统的数据库或者节点企业之间进行交易的 eDi、xml 文件等数据。利用应用集成网关提供的各种数据接口将其抽取(extract)、转换(transfor)、加载(load)到目标数据仓库中；针对可视化对象建立多维数据集；联机分析与处理(olAp)；利用多维数据集和数据聚集技术对数据仓库中的数据进行组织和汇总，用联机分析和可视化工具对这些数据迅速进行评价；最后使用前端展示工具将可视化信息以各种图表的方式直观展示出来，便于用户分析决策。 3.2 可视化平台系统构成 本平台由以下几部分构成： 1下载后可任意编辑 (1)数据源。本系统的数据都来自于供应链节点企业的操作型数据库以及节点企业间进行电子商务时产生的 eDi 或者 xml 数据文件。 (2)应用集成网关。由于供应链中节点企业众多，各个节点企业所使用的应用系统不一样，通过拥有多种接口的应用集成网关将各节点企业连接起来，便于数据的提取和传输。 (3)数据仓库。使用数据仓库存储提取来的供应链各节点企业的相关数据，便于后来建立多维数据集进行的联机分析处理操作。 (4)前端展示工具。以多种多样的形式展示可视化指标。 4 供应链可视化关键技术 4.1 数据采集 (1)条码。条码是将线条与空白根据一...
