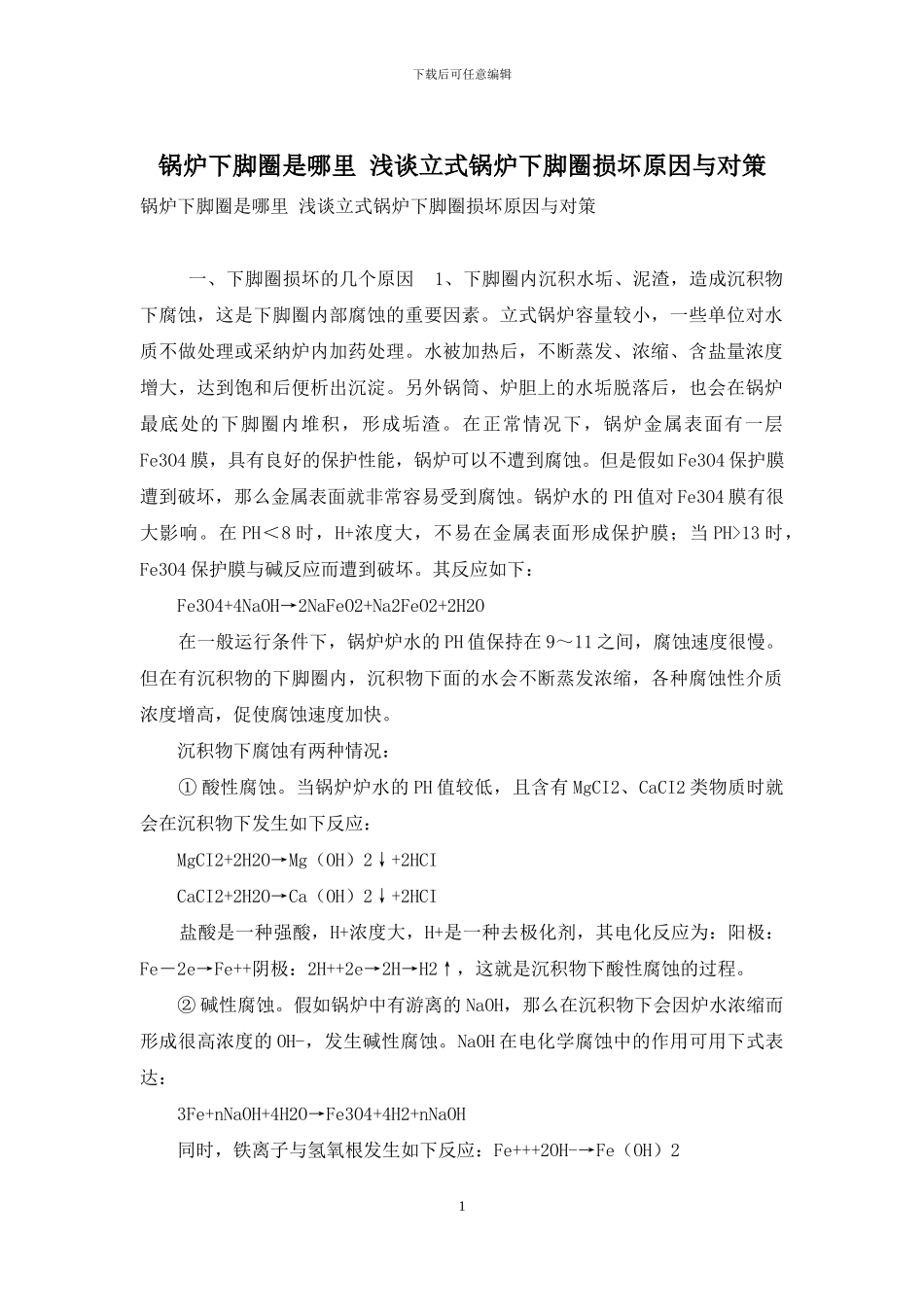

下载后可任意编辑锅炉下脚圈是哪里 浅谈立式锅炉下脚圈损坏原因与对策锅炉下脚圈是哪里 浅谈立式锅炉下脚圈损坏原因与对策 一、下脚圈损坏的几个原因 1、下脚圈内沉积水垢、泥渣,造成沉积物下腐蚀,这是下脚圈内部腐蚀的重要因素。立式锅炉容量较小,一些单位对水质不做处理或采纳炉内加药处理。水被加热后,不断蒸发、浓缩、含盐量浓度增大,达到饱和后便析出沉淀。另外锅筒、炉胆上的水垢脱落后,也会在锅炉最底处的下脚圈内堆积,形成垢渣。在正常情况下,锅炉金属表面有一层Fe3O4 膜,具有良好的保护性能,锅炉可以不遭到腐蚀。但是假如 Fe3O4 保护膜遭到破坏,那么金属表面就非常容易受到腐蚀。锅炉水的 PH 值对 Fe3O4 膜有很大影响。在 PH<8 时,H+浓度大,不易在金属表面形成保护膜;当 PH>13 时,Fe3O4 保护膜与碱反应而遭到破坏。其反应如下: Fe3O4+4NaOH→2NaFeO2+Na2FeO2+2H2O 在一般运行条件下,锅炉炉水的 PH 值保持在 9~11 之间,腐蚀速度很慢。但在有沉积物的下脚圈内,沉积物下面的水会不断蒸发浓缩,各种腐蚀性介质浓度增高,促使腐蚀速度加快。 沉积物下腐蚀有两种情况: ① 酸性腐蚀。当锅炉炉水的 PH 值较低,且含有 MgCI2、CaCI2 类物质时就会在沉积物下发生如下反应: MgCI2+2H2O→Mg(OH)2↓+2HCI CaCI2+2H2O→Ca(OH)2↓+2HCI 盐酸是一种强酸,H+浓度大,H+是一种去极化剂,其电化反应为:阳极:Fe―2e→Fe++阴极:2H++2e→2H→H2↑,这就是沉积物下酸性腐蚀的过程。 ② 碱性腐蚀。假如锅炉中有游离的 NaOH,那么在沉积物下会因炉水浓缩而形成很高浓度的 OH-,发生碱性腐蚀。NaOH 在电化学腐蚀中的作用可用下式表达: 3Fe+nNaOH+4H2O→Fe3O4+4H2+nNaOH 同时,铁离子与氢氧根发生如下反应:Fe+++2OH-→Fe(OH)2 1下载后可任意编辑 由于上述原因,加之下脚处的应力集中,金属更易遭到腐蚀,使疲劳破坏加剧。 2、排污管结构设计不合理或排污操作不当。有些锅炉排污管不在最低位置或管端伸入过长,排污时,不能将下脚圈内垢渣排净;有的司炉工排污盲目操作,排污效果很差,甚至有的锅炉长期不排污,致使下脚圈内堆积大量垢渣,并生成二次水垢产生垢下腐蚀。有的单位,汽炉改成水炉后,将排污管改为回水管,使锅炉无法排污。 3、下脚圈外侧腐蚀。有些锅炉安装在潮湿的锅炉房内,有些锅炉下脚圈直接放在锅炉基础上,有的在锅炉灰坑内加水,使下脚圈外侧发生腐蚀。下脚圈一般...
