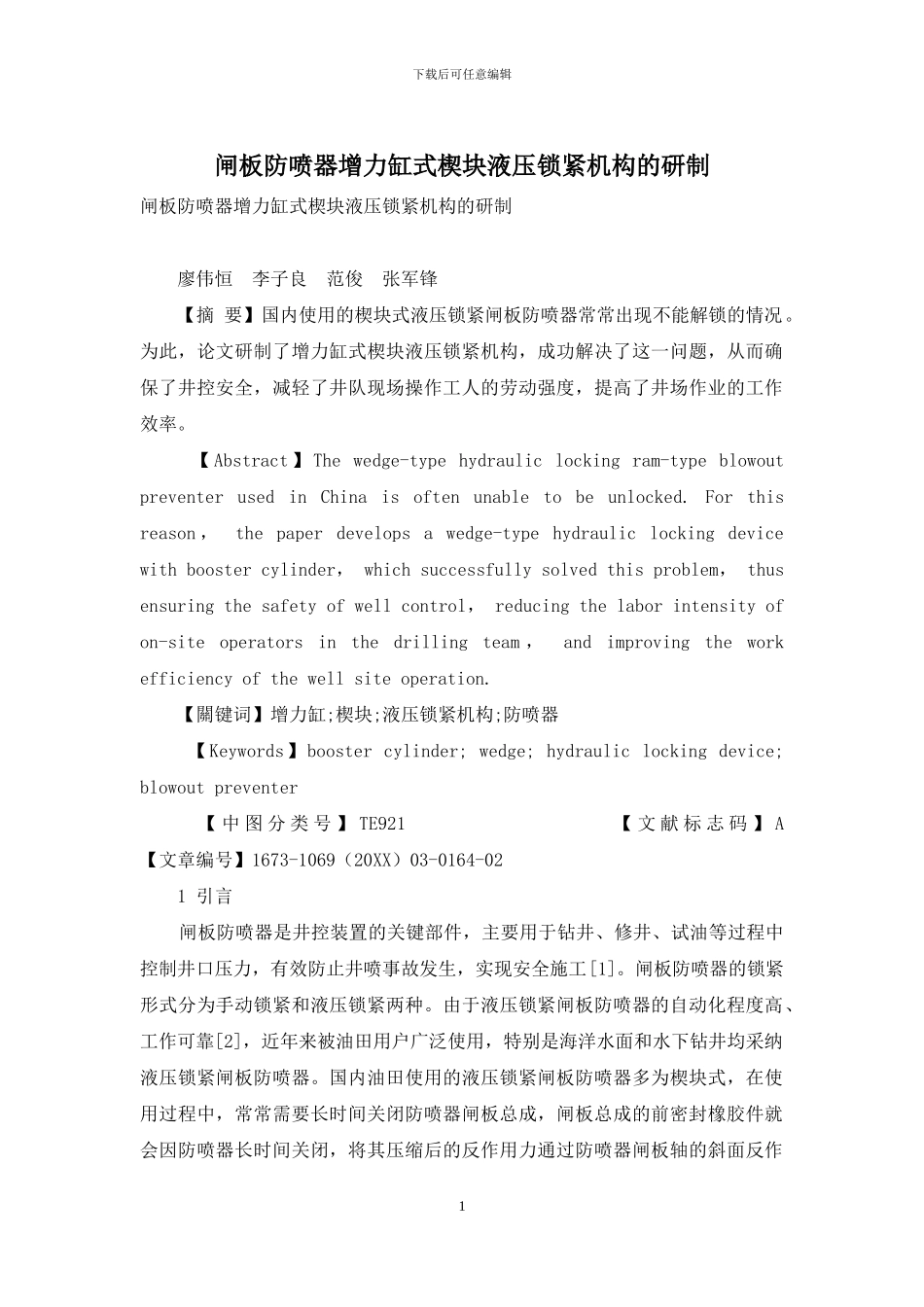

闸板防喷器增力缸式楔块液压锁紧机构的研制

下载后可任意编辑闸板防喷器增力缸式楔块液压锁紧机构的研制闸板防喷器增力缸式楔块液压锁紧机构的研制 廖伟恒 李子良 范俊 张军锋 【摘 要】国内使用的楔块式液压锁紧闸板防喷器常常出现不能解锁的情况。为此，论文研制了增力缸式楔块液压锁紧机构，成功解决了这一问题，从而确保了井控安全，减轻了井队现场操作工人的劳动强度，提高了井场作业的工作效率。 【 Abstract 】 The wedge-type hydraulic locking ram-type blowout preventer used in China is often unable to be unlocked. For this reason ， the paper develops a wedge-type hydraulic locking device with booster cylinder， which successfully solved this problem， thus ensuring the safety of well control， reducing the labor intensity of on-site operators in the drilling team ， and improving the work efficiency of the well site operation. 【關键词】增力缸;楔块;液压锁紧机构;防喷器 【Keywords】booster cylinder; wedge; hydraulic locking device; blowout preventer 【 中 图 分 类 号 】 TE921 【 文 献 标 志 码 】 A 【文章编号】1673-1069（20XX）03-0164-02 1 引言 闸板防喷器是井控装置的关键部件，主要用于钻井、修井、试油等过程中控制井口压力，有效防止井喷事故发生，实现安全施工[1]。闸板防喷器的锁紧形式分为手动锁紧和液压锁紧两种。由于液压锁紧闸板防喷器的自动化程度高、工作可靠[2]，近年来被油田用户广泛使用，特别是海洋水面和水下钻井均采纳液压锁紧闸板防喷器。国内油田使用的液压锁紧闸板防喷器多为楔块式，在使用过程中，常常需要长时间关闭防喷器闸板总成，闸板总成的前密封橡胶件就会因防喷器长时间关闭，将其压缩后的反作用力通过防喷器闸板轴的斜面反作1下载后可任意编辑用在楔形活塞的斜面上，井压越高，井压对闸板总成的作用力越大，使得两斜面间的正压力越大，两斜面相对运动时摩擦力也越大，最终可能会出现楔形活塞难以解锁，闸板总成无法打开的情况。为解决此类问题，满足现场使用要求，保障井控安全，经过多次讨论探究，研制了增力缸式楔块液压锁紧机构。 2 闸板防喷器楔块式液压锁紧机构的讨论现状 2.1 国外现状 美国 xxxx 公司是全世界最知名的防喷器制造商，该公司的液压锁紧闸板防喷器采纳...
