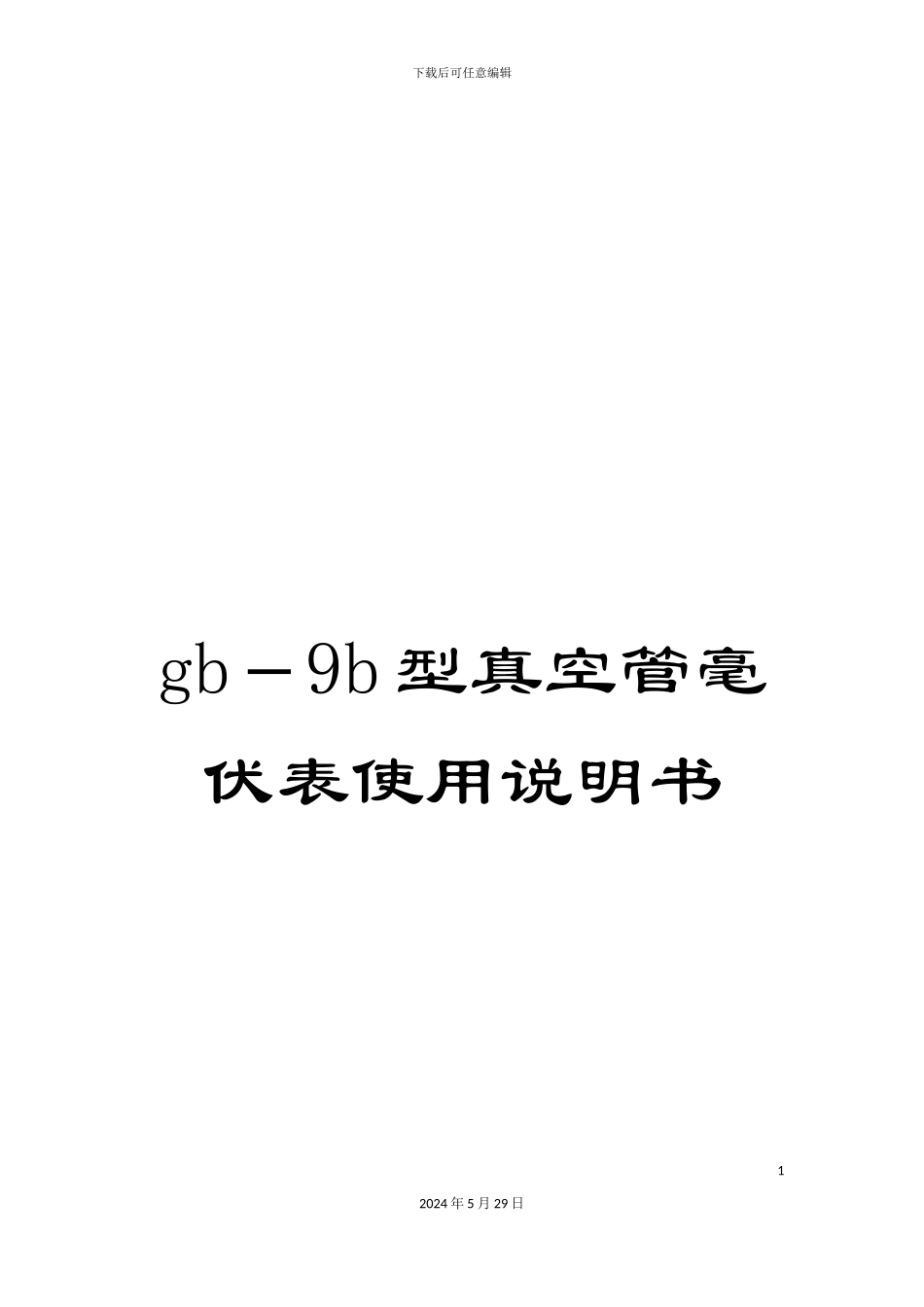

gb-9b型真空管毫伏表使用说明书

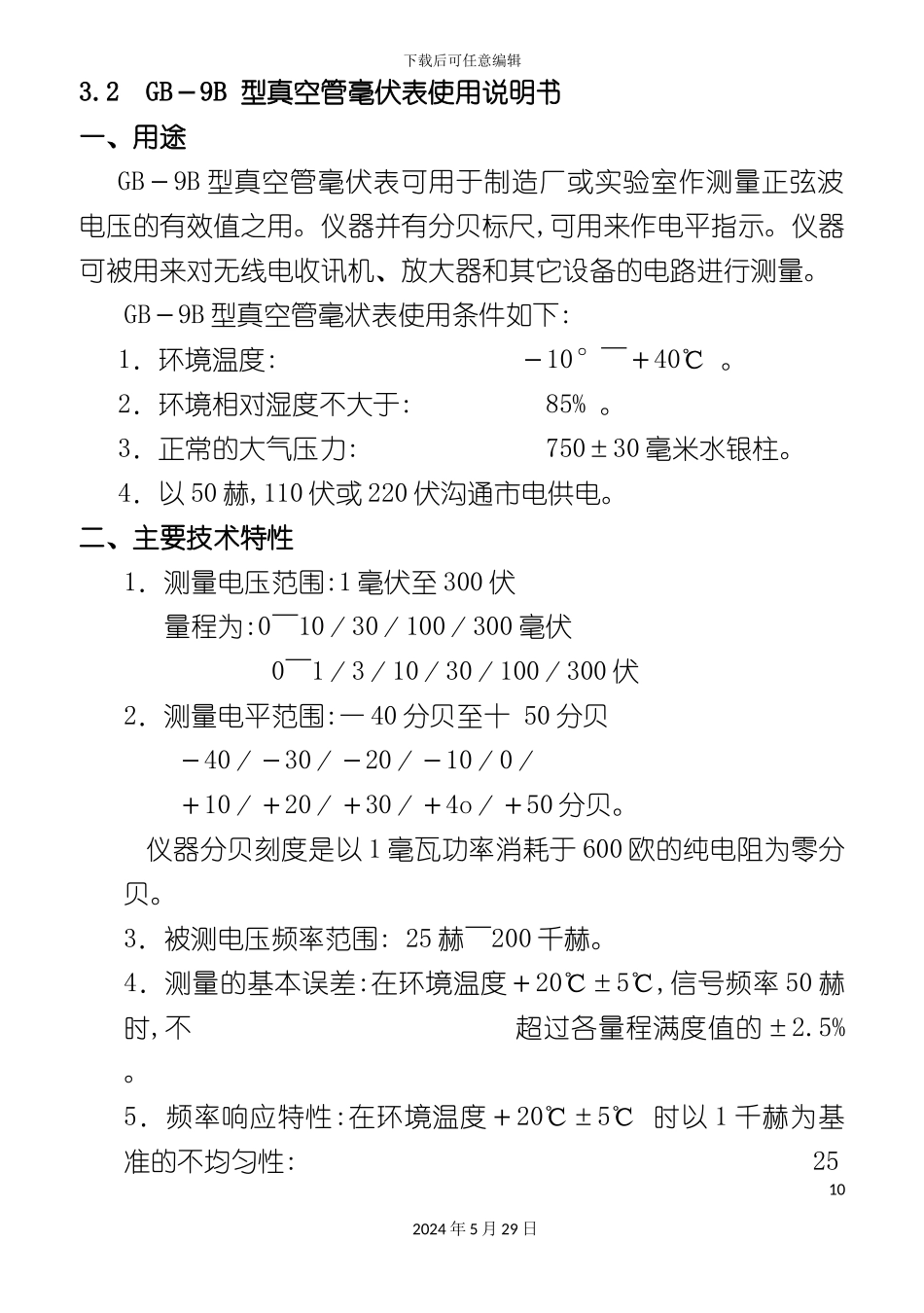

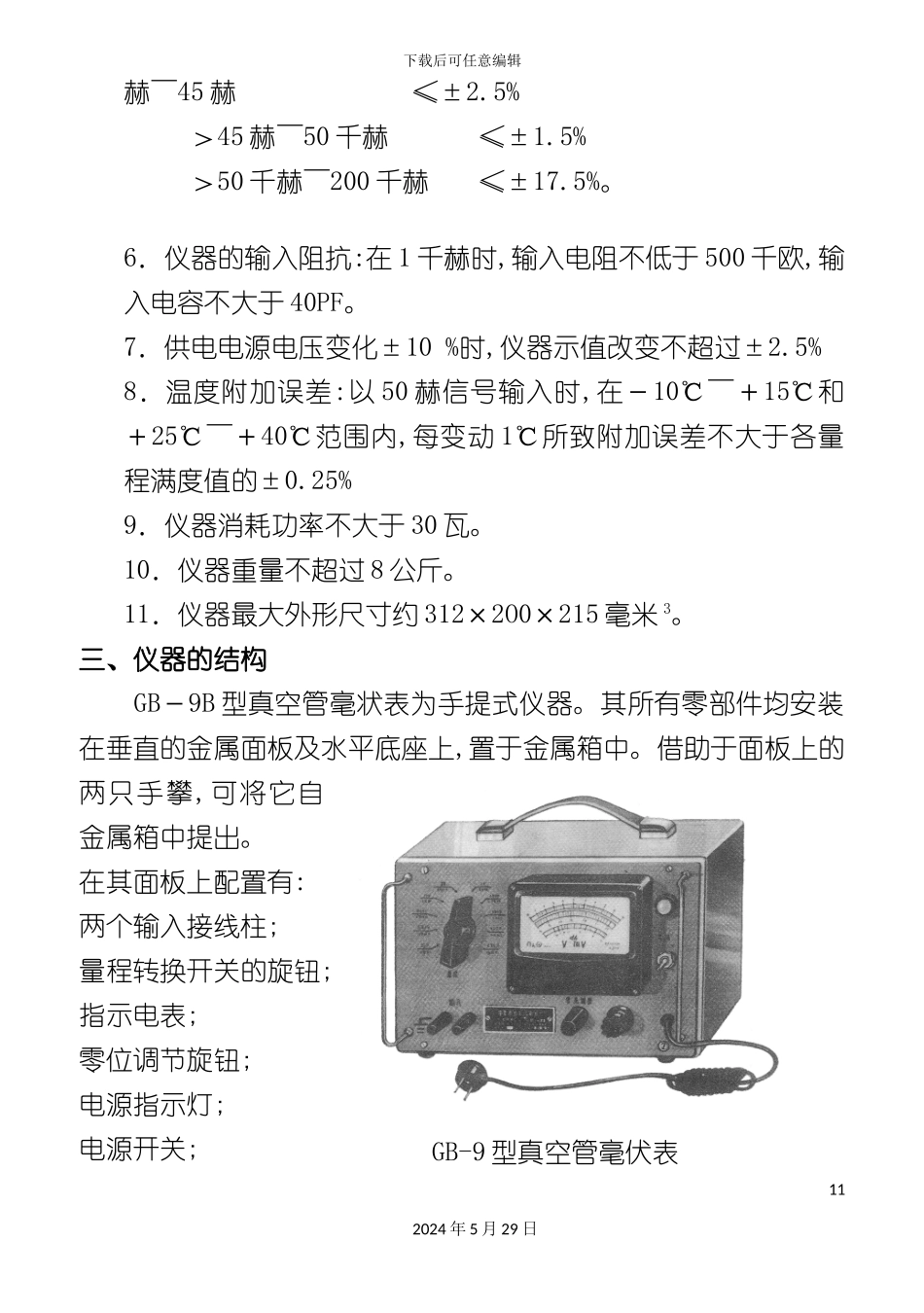

下载后可任意编辑gb－9b 型真空管毫伏表使用说明书12024 年 5 月 29 日下载后可任意编辑3.2 GB－9B 型真空管毫伏表使用说明书一、用途GB－9B 型真空管毫伏表可用于制造厂或实验室作测量正弦波电压的有效值之用。仪器并有分贝标尺,可用来作电平指示。仪器可被用来对无线电收讯机、放大器和其它设备的电路进行测量。 GB－9B 型真空管毫状表使用条件如下:1．环境温度: －10°～＋40℃ 。2．环境相对湿度不大于:85% 。3．正常的大气压力:750±30 毫米水银柱。4．以 50 赫,110 伏或 220 伏沟通市电供电。二、主要技术特性1．测量电压范围:1 毫伏至 300 伏 量程为:0～10／30／100／300 毫伏 0～1／3／10／30／100／300 伏2．测量电平范围:一 40 分贝至十 50 分贝 －40／－30／－20／－10／0／ ＋10／＋20／＋30／＋4o／＋50 分贝。 仪器分贝刻度是以 1 毫瓦功率消耗于 600 欧的纯电阻为零分贝。3．被测电压频率范围: 25 赫～200 千赫。4．测量的基本误差:在环境温度＋20℃±5℃,信号频率 50 赫时,不 超过各量程满度值的±2.5% 。5．频率响应特性:在环境温度＋20℃±5℃ 时以 1 千赫为基准的不均匀性: 25102024 年 5 月 29 日下载后可任意编辑赫～45 赫≤±2.5%＞45 赫～50 千赫≤±1.5%＞50 千赫～200 千赫≤±17.5%。6．仪器的输入阻抗:在 1 千赫时,输入电阻不低于 500 千欧,输入电容不大于 40PF。7．供电电源电压变化±10 %时,仪器示值改变不超过±2.5%8．温度附加误差:以 50 赫信号输入时,在－10℃～＋15℃和＋25℃～＋40℃范围内,每变动 1℃所致附加误差不大于各量程满度值的±0.25%9．仪器消耗功率不大于 30 瓦。10．仪器重量不超过 8 公斤。11．仪器最大外形尺寸约 312×2O0×215 毫米 3。三、仪器的结构 GB－9B 型真空管毫状表为手提式仪器。其所有零部件均安装在垂直的金属面板及水平底座上,置于金属箱中。借助于面板上的两只手攀,可将它自金属箱中提出。在其面板上配置有:两个输入接线柱;量程转换开关的旋钮;指示电表;零位调节旋钮;电源指示灯;电源开关;112024 年 5 月 29 日GB-9 型真空管毫伏表下载后可任意编辑保险丝插座(注意:有些型号兼有 110/220V 选择功能,严禁转至110V 位置);电源输入线。四、使用说明:将两个接线柱短路。在核对仪器电源正确后,接通电源,待 2－3 分钟,此时电表指针将略微偏转,着它是否回到零点,若指针不返回零点,则调节面板...
